Способ определения открытой пористости газотермических покрытий

Способ определения открытой пористости газотермических покрытий

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению . Цель;изобретения - повышение точности измерений путем учета всех пор. Для осуществления способа выбирают тонкую подложку из того же материала, что н напыляемое изделие, и определяют ее массу m,. Накладьгеают подложку на изделие, после чего напыляют на него покрытие. Отслаивают покрытие от изделия вместе с подложкой и определяют массу тп покрытия с подложкой. После этого пропитывают покрытие с подложкой в жидкой среде в течение 3 ч и определяют массу т у подложки с покрытием после пропитки в воздухе, после чего рассчитывают открытую пористость покрытия . а S (Л

СО1ОЗ СОВЕТСНИХ

СОЩИАЛИСТИЧЕСНИХ

РЕСПУ БЛИН (19) (1!) А1 (ц 4 С О1 N 15/08

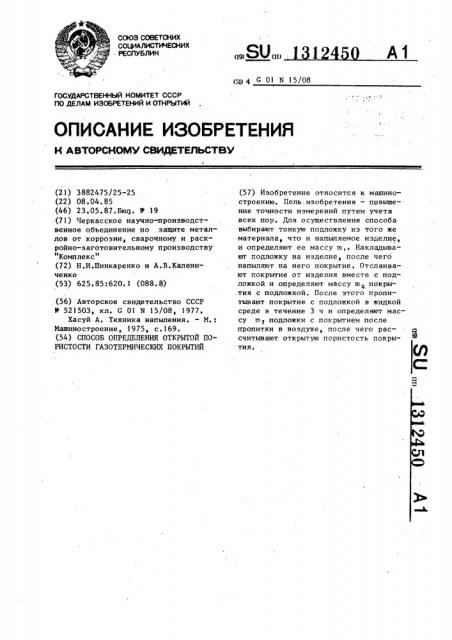

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А STOPCKOMV СОИДЕТЕПЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3882475/25-25 (22) 08.04.85 (46) 23.05.87.Бюл. У 19 (7.!) Черкасское научно-производственное объединение по защите металлов от коррозии, сварочному и раскройно-заготовительному производству

"Комплекс" (72) Н.И.Шинкаренко и А.В.Калениченко (53) 625.85:620.1 (088.8) (56) Авторское свидетельство СССР

У 521503, кл. G 01 N 1$/08, 1977.

Хасуй А. Техника напыления. — М.:

Машиностроение, 1975,.с.169. (54) СПОСОБ ОПРЕДЕЛЕНИЯ ОТКРЫТОЙ ПОРИСТОСТИ ГАЗОТЕРМИЧЕСКИХ ПОКРЫТИЙ (57) Изобретение относится к машиностроению. Цель:изобретения — повышение точности измерений путем учета всех пор. Для осуществления способа выбирают тонкую подложку из того же материала, что и напыляемое изделие, и определяют ее массу m<. Накладывают подложку на иэделие, после чего напыляют на него покрытие. Отслаивают покрытие от иэделия вместе с подложкой и определяют массу m покрытия с подложкой. После этого пропитывают покрытие с подложкой в жидкой среде в течение 3 ч и определяют массу m 9 подложки с покрытием после пропитки в воздухе, после чего рассчитывают открытую пористость покрытия.

1312450

m -шт

0 о р

m m - m

4 Ъ Pä где рщ — плотность пропиточной жидкости;

p„ — плотность материала подложки, Редактор Г. Волкова

Техред А.Кравчук Корректор И.Эрдейи

Заказ 1965/41 Тираж 777 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, r.Ужгород, ул.!1роектная, 4

Изобретение относится к машиностроению, к способам испытания изделий, а именно к измерению суммарного объема открытых нор.

Цель изобретения " повышение точности измерений путем учета всех открытых пор.

Способ осуществляют следующим образом.

Выбирают тонкие подложку из того 10 же материала, что и напыляемое иэделие. Подвергают ее обеэжириванию,пескоструйной обработке и определяют ее массу т,. Накладывают подложку на изделие, йосле чего напыпяют на него покрытие. Отслаивают покрытие от иэделий вместе с подложкой и определяют массу m покрытия с подложкой,После чего пропитывают покрытие с подложкой в жидкой среде в течение 3 ч и определяют массу m> подложки с покрытием в жидкости, Затем определяют массу m подложки с покрытием после пропитки в воздухе. А открытую порис25 тость покрытия определяют по формуле

Формула и з о б р е т е н и я

Способ определения открытой пористости гаэотермических покрытий, включающий напыление вещества на изделие, отделение образца покрытия, воздействие на образец покрытия жидкой средой и измерение изменения веса образца покрытия до и после воздействия на него жидкостью, о т л ич а ю щ и и е я тем, что, с целью повышения точности измерений путем учета всех открытых пор, перед напылением вещества на иэделие размеща- ют промежуточную, выполненную из материала изделия, подложку, толщина которой сравнима с толщиной напыленного покрытия, а образец покрытия отслаивают от основы вместе с промежуточной подложкой.
