Реферат



Изобретение относится к техническим средствам информационных систем и может быть использовано Вк./ 10чени& для учета изделий, перемещаемых в методических нагревательных печах толкательного типа прокатных ста- ,нов. Устройство обеспечивает высокую точность учета перемещаемых изделий. Устройство содержит датчики 1 и 2 положения изделия, датчик 3 пе-- ремещения изделия, триггер 5, счетчики 6-8, регистры 9 и 10, сумматоры 11, 12, элемент сравнения 13, элемент И 14, коммутаторы 15-18 и блок 19 памяти. Введение новых элементов обеспечивает дублирование функции определения факта поступления изделий на транспортную линию и функции формирования информации о ширине поступившего на транспортную линию изделия . 2 ил. с (Л со Oi ю ФигЛ

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (И) GD 4 G 06 М 7 00

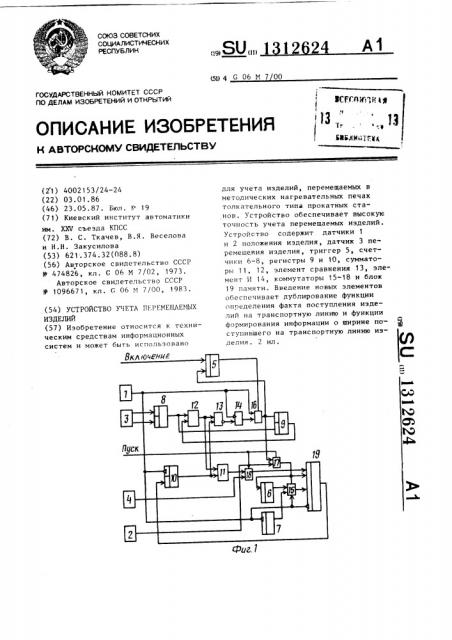

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4002153/24-24 (22) 03. 01. 86 (46) 23.05.87. Бюл. 1." 19 (71) Киевский институт автоматики им. XXV съезда КПСС (72) В. С. Ткачев, В.Я. Веселова и Н.H. Закусилова (53) 621 .374.32(088.8) (56) Авторское свидетельство СССР

Ф 474826, кл. G 06 M 7/02, 1973.

Авторское свидетельство СССР

У 1096671, кл. О 06 М 7/00, 1983. (54) УСТРОЙСТВО УЧЕТА ПЕРЕМЕ!! АЕМЫХ

ИЗДЕЛИЙ (57) Изобретение относится к техническим средствам информационных систем и может быть использована для учета изделий, перемещаемых в методических нагревательных печах толкательного типа прокатных станов. Устройство обеспечивает высокую точность учета перемещаемых изделий.

Устройство содержит датчики 1 и 2 положения иэделия, датчик 3 пе» ремещения изделия, триггер 5, счетчики 6-8, регистры 9 и 10, сумматоры 11, 12, элемент сравнения 13, элемен г И 14, коммутаторы 15-18 и блок

19 памяти. Введение новых элементов обеспечивает дублирование функции определения факта поступления изделий на транспортную линию и функции формирования информации о ширине по- Ж ступившего на транспортную линию иэделия. 2 ил.

131 2624

Изобретение относится к области технических средств информационных систем и может быть использовано для учета изделий, перемещаемых в методических нагревательных печах толкательного типа прокатных станов.

Целью изобретения является повышение точности учета перемещаемых изделий на транспортной линии за счет дублирования функции определения факта поступления изделий на транспортную линию и функции формирования информации о ширине поступившего на транспортную линию изделия.

На фиг. 1 представлена функциональная схема устройства; на фиг.2 схема, поясняющая технологический процесс транспортирования изделий на участке печи толкательного типа..

Устройство содержит первый и второй датчики 1 и 2 положения изделий, датчик 3 перемещения изделия, датчик

4 параметров изделия, триггер 5, третий, второй и первьй счетчики 68, первьй и второй регистры 9 и 10, второй и первый сумматоры l1 и 12, элемент 13 сравнения, элемент И 14, с первого по четвертый коммутаторы

15-18, блок 19 памяти.

H;". фиг. 2 обозначены печь 20, толкагель 21, загрузочные столы 22 и

23, 24-30 и экстрактор 31.

Устройство работает следующим обра-зn r., По сигналу Включение, поступающему в виде импульса на 8-вход триггера 5, например,при включении питания, триггер 5 перебрасывается в единичное сос-ояние, разрешая тем самым прохождение сигнала от датчика 1 через коммутатор 16. Далее при поступлении садки иэделий в зону визирования датчика 1 сигнал с последнего через коммутатор 16 поступает на стробирующий вход регистра 9, разрешая тем самым запись в регистр

9 по D-входу информации о координате (l.j -1) толкателя, сформированной на выходе счетчика 8. Одновременно сигнал с выхода коммутатора 16 устанавливает триггер 5 в нулевое состояние, разрешая прохождение сигнала о факте поступления изделия в печь, формируемого на выходе элемента И 14, через коммутатор 16 на стробирующий вход регистра 9.

Реализация функции определения факта поступления изделий в печь и дующим образом.

Текущее перемещение толкателя по сигналам датчика 3 перемещения фиксируется счетчиком 8, с выхода которого код текущего перемещения поступает на один вход сумматора 12. На

55 ширины загружаемых изделий в печь осуществляется при условии наличия в блоке 19 памяти информации о ширине всех загруженных в печь изделий. Эта

5 информация в блок 19 памяти записывается следующим образом.

При поступлении изделия в зону визирования датчика 2, устанавливаемого со стороны загрузки печи, сигнал с последнего через открытый нулевым потенциалом сигнала "Пуск" коммутатор 17 в виде импульса чтения поступает на вход блока 19 памяти, в который по адресу, соответст15 вующему состоянию счетчика 6 и проходящему через открытый коммутатор

15 записывается информация о ширине изделия, подаваемая от датчика 4. Затем состояние счетчика 6 увеличивается на единицу, подготавливая адрес блока 19 памяти, по которому записывается информация о ширине по следующему изделию.

После выгрузки иэ печи изделия

ЗО экстрактором 31 сигнал заднего фронта от датчика 1 поступает на вход "Чтение" блока 19 памяти и на вход коммутатора 15, разрешая чтение

I иэ блока 19 памяти информации о ширине последнего выгруженного изделия по адресу, поступающему через коммутатор 15 со счетчика 7. Кроме того, сигнал заднего фронта от датчика 1 поступает на стробирующий вход ре35 гистра 10, разрешая тем самым записать в регистр 10 информации о ширине последнего выгруженного изделия, поступающей с выхода блока 19 памяти, и затем состояние счетчика 7 увеличивается на единицу, подготавливая ад-рес блока 19 памяти, по которому хранится информация о ширине последующего изделия.

После того, как изделие 30 выгружено, на загрузочный стол 23 поступает изделие 24, которое толкателем 21 загружается и печь 20, перемещая всю садку на ширину выгруженного из50 делия. При появлении переднего торца изделия 29 в зоне визирования датчика 1 определяется факт посадки изделия 24 в печь 20 и его ширина сле3 131 другой вход сумматора 12 поступает код предыдущего перемещения с выхода регистра 9. Результат вычисления алгебраической разности кодов текущего и предыдущего перемещений толкателя поступает на вход элемента 13 сравнения, на другой вход которого поступает из регистра 10 код ширины последнего выгруженного изделия. При неравенстве сраннинаемых величин на первый вход элемента И 14 поступает сигнал, который в момент прихода на вход элемента И 14 сигнала переднего фронта от датчика 1 на выходе элемента 14 И формирует сигнал, определяющий факт поступления изделия н печь. Этот сигнал поступает через коммутатор 16 на стробирующий вход регистра 9, разрешающий запись кода перемещения толкателя со счетчика 8 в регистр 9.

Кроме того, с ныхода сумматора 12 результат вычисления разности кодов перемещений толкателя поступает на один вход сумматора 11, а на другой вход поступает с регистра 10 код ширины последнего выгруженного изделия. В результате вычисления алгебраической суммы этих величин на выходе сумматора 11 нырыбатывается код ширины, который поступает на вход коммутатора 18.

При отказе одного из датчиков 2 либо 4 параметров оператором или от устройств диагностики датчиков

2 и 4 формируется потенциальный сигнал "Пуск", с помощью которого производится переключение коммутаторов

17 и 18 на подачу сигнала записи и кода ширины в блок 19 памяти соответственно с выхода коммутатора 16 и сумматора 11, Сигнал "Пуск" может быть подан и до момента отказа,но и после того, как в блок 19 памяти будет занесена информация о ширине всех посаженных н печь изделий.

Ф о р м у л а и з о б р е т е н и я

Устройство учета перемещаемых изделий, содержащее датчик перемещения изделия, первый выход которого соединен с первым входом первого счетчика, датчик параметров изделия, первый и второй датчики положения изделия, выход первого из которых

2624 подключен к первым входам первого коммутатора и блока памяти и к входу в-орого счетчика, выход которого соединен с вторым входом первого коммутатора, выход которого подключен к второму входу блока памяти, третий счетчик, выход которого соединен с третьим входом первого коммутатора, элемент сравнения, выход

10 которого подключен к первому входу элемента И, и триггер, первый нход которого является первым управляющим входом устройства, о т л и ч аю щ е е с я тем, что, с целью поны15 шения точности устройства, в него введены регистры, сумматоры и коммутаторы, второй выход датчика перемещения изделия соединен с вторым входом первого счетчика, выход кото20 рого соединен с первыми входами первого регистра и первого сумматора, выход которого соединен с первыми входами второго сумматора и элемента сравнения, выход элемента И подключен к первому входу второго коммутатора, выход которого соединен с вторым входом первого регистра, с первым входом третьего коммутатора и с вторым входом триггера, выход кс торого подключен к второму входу второго коммутатора, выход первого регистра соединен с вторым входом первого сумматора, выход первого датчика положения изделий подключен к

35 второму входу элемента И, к третьему входу второго коммутатора и к перному входу второго регистра, выход которого соединен с вторыми входами элемента сравнения и второго сумма40 тора, выход которого подключен к первому входу четвертого коммутатора, t выход которого соединен с третьим входом блока памяти, выход которого подключен к второму входу второго ре45 гистра, объединенные вторые входы третьего и четвертого коммутаторон являются вторым управляющим входом устройства, выход второго датчика положения изделия соединен с третьим входом третьего коммутатора, выход которого подключен к входу третьего счетчика и к четвертью входам первого коммутатора и блока памяти, выход датчика параметров изделия соединен с третьим входом четвертого коммутатора.

1312624
