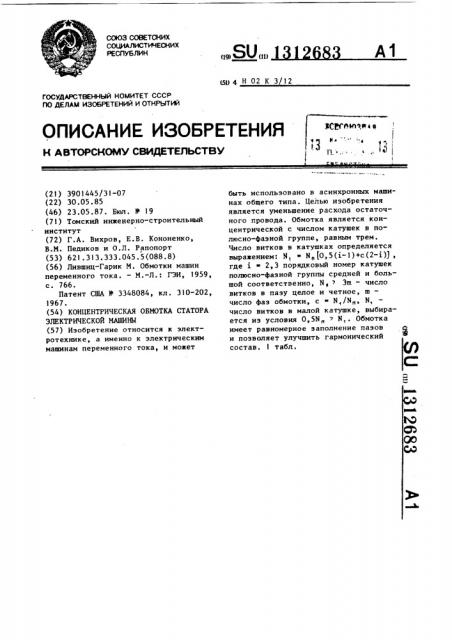

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1 (51) 4 Н 02 К 3/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ!

Iqj (1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2I) 3901445/31-07 (22) 30.05.85 (46) 23.05.87. Бюл. В 19 (71) Томский ин)кенерно-строительный институт (72) Г.А. Вихров, Е.В. Кононенко, В.M. Педиков и О.Л. Рапопорт (53) 621 313.333.045.5(088.8) (56) Лившиц-Гарик М. Обмотки машин переменного тока. — М.-Л.: ГЭИ, 1959, с. 766.

Патент США У 3348084, кл. 310-202, 1967. (54) КОНЦЕНТРИЧЕСКАЯ ОБМОТКА СТАТОРА

ЭЛЕКТРИЧЕСКОЙ МАШИНЫ (57) Изобретение относится к электротехнике, а именно к электрическим машинам переменного тока, и мошет быть использовано в асинхронных машинах общего типа. Целью изобретения является уменьшение расхода остаточного провода. Обмотка является концентрической с числом катушек в полюсно-фазной группе, равным трем.

Число витков в катушках определяется выражением . N> N„(0, 5(i- I)+c(2-i)), где i 2,3 порядковый номер катушек полюсно-фазной группы средней и большой соответственно, N „ 1 3m — число витков в пазу целое и четное, ш— число фаэ обмотки, с N,/N„, N, число витков в малой катушке, выбирается иэ условия 0,5N„ > N,. Обмотка имеет равномерное заполнение пазов и позволяет улучшить гармонический состав. 1 табл, 1 i3l

Изобретение относится к электротехнике, а более конкретно к электрическим машинам переменного тока, и может быть использовано в асинхронных машинах общего применения.

Целью изобретения является уменьшение расхода обмоточного провода.

Обмотка является концентрической с неравным числом витков в катушках и с числом катушек в полюсно-фаэной группе равным трем.

Рассмотрим распределение чисел витков в катушках статорной обмотки двигателя с параметрами: q - 3 — число пазов (катушек) на полюс и фазу; у 4 у 6 и у 8 — шаги кату1 1 2 3 шек полюсно-фаэной группы (п.ф.r.) соответственно малой, средней и большой N 26 — число витков (пров

Z водников) в пазу Т = -- 9 — полю2р сное деление (диаметральный шаг);

m+3 —;Z,=36 число пазов статора; 2р 4 — число полюсов; т 20 — пазовый угол.

По формуле

N; N„ t0,5(i — l)+c(2-i)J, где i 2,3 — порядковый номер соответственно средней и большой катушек

Пеф.г.

Ю„1 Зш — число витков в пазу; е Ы,/11„ — конструктивный коэффициент;

N, — число витков в малой катушке, находим числа витков в катушках, которые приведены в таблице. Для известных М, N> и N3 в таблице даны значения коэффициентов: укорочения

К, распределения К и обмоточного

Кц,которые необходимы для расчета гармонических амплитуд и ЭДС.

В таблице приведены все возможные варианты распределения конкретной обмотки с числом витков в пазу N„

26. Число витков в пазу М может быть получено из электромагнитного расчета асинхронного двигателя. Однако в проектных расчетах асинхронных двигателей и в других случаях при конструировании обмотки число витков в пазу должно быть известно заранее.

Это число надо правильно рассчитать особенно при неравномерном распределении чисел витков в катушках п.ф.г., так как традиционный подход к его определению к данной обмотке неприемлем. Поэтому иэ условия выбора числа N„ mq, где m — число фаз ста2683 2 торной обмотки, q — число пазов (катушек) на полюс и фазу, рассчитываются числа витков в катушках N ç N2 и

N для q 3. Для выполнения равномерного заполнения паза обмотки необходимо задавать целые и четные значения N» хотя оно может быть и нечетным. Тогда в средней катушке число витков М нецелое. Округление мо10 жет быть как в большую, так и в меньшую сторону и нарушается условие равномерного заполнения пазов витками обмотки. При условии И . 0,5N распределение соответствует обычной тра

15 диционной двухслойной обмотке.

При выборе чисел витков в катушках п.ф.г. исходят иэ лучшего распределения, которое обеспечивает лучшие электрические и магнитные свойства обмотки. Например, при тех же числах

N = 26 задаем число витков в малой катушке N 5.

Условие 0,5N„ > N, выполняется, так как 0,5 х 26 13 и 13 > 5. Числа витков в средней и большой катушках определяются из основного соотношения при i = 2 N 13; при i 3

N> 21. Если указанное соотношение витков неудовлетворительное по требованию к гармоническому составу, то выбирается другое N и соответственно рассчитываются Я и Ну °

Формула и э о б р е т е н и я

Концентрическая обмотка статора электрической машины с числом кату40 шек в полюсно-фаэной группе равным трем и неодинаковым числом витков в катушках, отличающаяся тем, что, с целью уменьшения расхода обмоточного провода, распределение

45 чисел витков в катушках полюсно-фаэной группы определено соотношением

N< N„(0,5(i-l) + c(2-i)) В где i 2,3 — порядковый номер катушек полюсно-фазной

50 группы средней и большой соответственно;

Nл 7 Зш — число витков в пазу целое и четное; ш — число фаэ обмотки, е

Nò, 1 1л1

N, — число витков в малой катушке, выбирается иэ условия 0,5N„

l" 1
