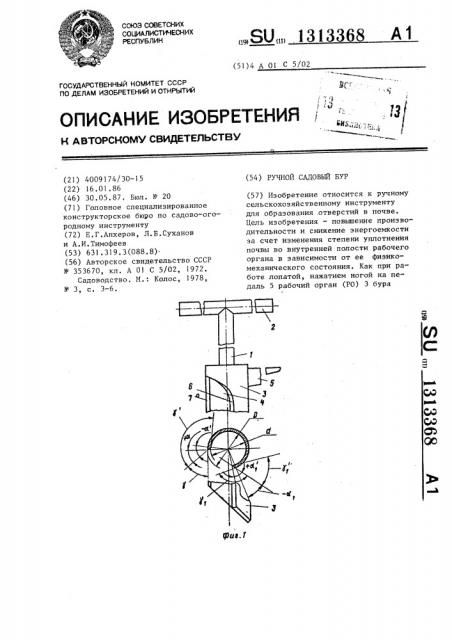

Изобретение относится к ручному сельскохозяйственному инструменту для образования .отверстий в почве. Цель изобретения - повьшение производительности и снижение энергоемкости за счет изменения степени уплотнения почвы во внутренней полости рабочего органа в зависимости от ее физикомеханического состояния. Как при работе лопатой, нажатием ногой на педаль 5 рабочий орган (РО) 3 бура (Л со со со Ot 00 фи9.1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA описания изоьгкт ния „К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (54) РУЧНОЙ САДОВЫЙ БУР (21) 4009174/30 — 15 (22) 16.01.86 (46) 30.05.87. Бюл. У 20 (71) Головное специализированное конструкторское бюро по садово-огородному инструменту (72) Е.Г.Анхеров, Л.Б.Суханов и А.И.Тимофеев (53) 631.319.3(088.8) (56) Авторское свидетельство СССР

Ф 353670, кл. А 0) С 5/02, 1972.

Садоводство. М.: Колос, 1978, У 3, с. 3-6.

„„SU,» 1313368 А 1 (51)4 А О1 С 5/02 (57) Изобретение относится к ручному сельскохозяйственному инструменту для образования .отверстий в почве.

Цель изобретения — повышение производительности и снижение энергоемкости за счет изменения степени уплотнения почвы во внутренней полости рабочего органа в зависимости от ее физикомеханического состояния. Как при работе лопатой, нажатием ногой на педаль 5 рабочий орган (РО) 3 бура

13133б8 внедряется в почву, вызывая ее уплотнение как во внутренней полости инструмента, так и в стенках получаемого отверстия, Затем при момощи рукоятки

2 бур поворачивается вокруг вертикальной оси. При вращении инструмента против часовой стрелки почва срезается со стенок получаемого отверстия и уплотняется во внутренней полости

РО 3. При вращении инструмента по часовой стрелке производится срезание почвы из внутренней полости РО 3 и

Изобретение относится к ручному сельскохозяйственному инструменту для образования отверстий в почве, преимущественно под очаговое введение удобрений непосредственно к корням плодовых деревьев и кустарников, 5 и может быть использовано для внутри-почвенного их полива, взятия пробы почвы на анализ, уничтожения сорняков с длинными корневищами, установки столбов под изгородь, и т.п. в

10 условиях индивидуального и коллективного хозяйства.

Цель изобретения — повышение производительности и снижение энергоемкости за счет изменения степени уплотнения почвы во внутренней полости рабочего органа в зависимости от ее физико-механического состояния.

На фиг.1 изображен ручной садовый бур, общий вид; на фиг.2 — схема про20 цесса уменьшения и увеличения степени уплотнения почвы в стенках получаемого отверстия и внутренней полости рабочего органа при вращении последнего против часовой .стрелки; на фиг.3 — то же, при вращении бура по часовой стрелке.

Бур содержит штангу 1 с рукояткой

2, рабочий орган 3, выполненный в виде трубы с продольным пазом, педаль

5. Боковые стороны 6 и 7 продольного паза 4 выполнены несимметричными и образуют с наружным D и внутренним d

1 диаметрами трубы разные по величине углы резания, соответственно г ф у, 35 у у,, с взаимно противоположными по знаку передними углами относительно уплотнение ее в стенках получаемого отверстия ° Методом опробования устанавливается такой угол поворота инструмента в ту или другую сторону, при котором степень уплотнения почвы во внутренней полости РО 3 оптимальна, т.е. достаточна для предотвращения ее самовыпадания при извлечении бура иэ получаемого отверстия и не препятствует его внедрению в грунт при последующем нажатии ногой на педаль

5. 3 ил. поверхности их резания, соответственно +el и -, — d. и + 4 .

Для предотвращения прилипания и улучшения скольжения различных по физико-механическому состоянию почв, а также иэ технологических соображений значение передних углов по модулю равно 45-50

Ручной садовый бур работает следующим образом.

Как при работе лопатой, нажатием ногой на педаль 5 рабочий орган 3 бура внедряется в почву, вызывая ее уплотнение как во внутренней полости инсТрумента, так и в стенках получаемого отверстия. Затем при помощи рукоятки 2 бур поворачивается вокруг своей оси, При вращении инструмента против часовой стрелки благодаря наличию передних углов +d.и - с почва срезается со стенок получаемого отверстия и уплотняется во внутренней полости рабочего органа 3.

При вращении инструмента по часовой стрелке благодаря наличию передI них углов +oL„ и - „ производится срезание почвы из внутренней полости рабочего органа 3 и уплотнение ее в стенках получаемого отверстия. Методом опробования, в зависимости от физико-механического состояния почвы, устанавливается такой угол поворота инструмента в ту или другую сторону, при котором степень уплотнения почвы во внутренней полости рабочего органа 3 оптимальна, т.е. дбстаточна для

131 предотвращения ее самовыпадания при извлечении бура из получаемого отверстия и не препятствует внедрению его в грунт при последующем нажатии ногой на педаль 5, QLI8, 2

Составитель А. Сидорин

Редактор И. Рыбченко Техред Л.Олейник

Корректор Л.Патай

Тираж 630 ° Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наф., д. 4/5

Заказ 2151/1

Производственно-полиграфическое предприятие, r.Óæãoðîä, ул.Проектная, 4

Формула изобретения

Ручной садовый бур, содержащий штангу с рукояткой, рабочий орган, выполненный в виде трубы с продольным пазом, боковые стороны которого с наружным и внутренним диаметрами образуют углы резания, педаль, о т—
