Реферат



Изобретение относится к области пожаротушения , может быть применено как быстродействующее средство для тушения пожаров, например, в установках для выстреливания контейнерами с огнетушашим вешеством и позволяет упростить конструкцию затвора. Затвор содержит продольно скользящий по направляющей и взаимодействующий со стволом остов 3 с отверстием 4, в котором размещен боек 5, взаимодейст вующий с механизмом его перемещения , и средство фиксации выстрела 6. Средство фиксации выполнено в виде усеченного конуса 7 на торцовой части остова, взаимодействующего с конической выемкой 8 хвостовика 9 выстрела 6. Ствол 2 имеет копирный паз 10, выполненный со стороны остова 3, а механизм перемещения бойка выполнен в виде связанных между собой импульсной трубкой 11, размещенных в остове и заполненных жидкостью рабочего сильфона 12 и управляющего сильфона 13. Рабочий сильфон установлен соосно с бойком и прикреплен к нему через ударный поршень 14 своей свободной торцовой поверхностью . Управляющий сильфон 13 установлен перпендикулярно остову и взаимодействует свободной торцовой поверхностью 16 с копирным пазом 10. Остов снабжен выступом для перемещения по направляющей . 4 ил. $S (Л i со со ел со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1313453 А 1 (51)4 А62С39 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1З

Б

1г

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н A ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (21) 4004650/40-12 (22) 07.01.86 (46) 30.05.87. Бюл. № 20 (75) Г. Н. Захарьев (53) 614.843(088.8) (56) Зарубежное военное обозрение, М.:

Красная звезда, 1983, № 6, с. 42. (54) ЗАТВОР (57) Изобретение относится к области по.жаротушения, может быть применено как быстродействующее средство для тушения пожаров, например, в установках для выстреливания контейнерами с огнетушащим веществом и позволяет упростить конструкцию затвора. Затвор содержит продольно скользящий по направляющей и взаимодействующий со стволом остов 3 с отверстием 4, в котором размещен боек 5, взаимодействующий с механизмом его перемещения, и средство фиксации выстрела 6.

Средство фиксации выполнено в виде усеченного конуса 7 на торцовой части остова, взаимодействующего с конической выемкой

8 хвостовика 9 выстрела 6. Ствол 2 имеет копирный паз 10, выполненный со стороны остова 3, а механизм перемещения бойка выполнен в виде связанных между собой импульсной трубкой 11, размещенных в остове и заполненных жидкостью рабочего сильфона 12 и управляющего сильфона 13.

Рабочий сильфон установлен соосно с бойком и прикреплен к нему через ударный поршень 14 своей свободной торцовой поверхностью. Управляющий сильфон 13 установлен перпендикулярно остову и взаимодействует свободной торцовой поверхностью 16 с копирным пазом 10. Остов снабжен выступом для перемещения по направляющей. 4 ил.

1313453

Формула изобретения

Изобретение относится к пожаротушению и может быть применено как быстродействующее средство для тушения пожаров, например, в установках для выстреливания контейнерами.

Цель изобретения — упрощение конструкции.

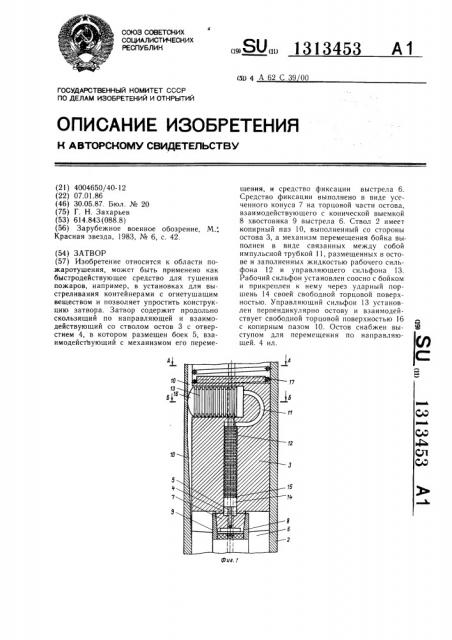

На фиг. 1 изображен затвор, разрез; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1; на фиг. 4 — разрез  — В на фиг. 3.

Затвор содержит продольно скользящий по направляющей 1 и взаимодействующий со стволом 2 остов 3 с отверстием 4, в котором размещен боек 5, взаимодействующий с механизмом его перемещения, и средство фиксации выстрела 6 относительно торцовой части остова. Средство фиксации выстрела 6 представляет собой усеченный конус 7, взаимодействующий с конической выемкой 8 хвостовика 9 выстрела 6. Ствол 2 имеет копирный паз 10, выполненный со стороны остова 3, а механизм перемещения бойка выполнен в виде связанных между собой посредством импульсной трубки 11, размещенных в остове 3 и заполненных жидкостью рабочего сильфона 12 и управляющего сильфона 13. Рабочий сильфон 12 установлен соосно с бойком 5 и прикреплен к нему через ударный поршень 14 своей свободной торцовой поверхностью 15.

Управляющий сильфон 13 установлен перпендикулярно остову 3 и взаимодействует свободной торцовой поверхностью 16 с копирным пазом 10. Остов снабжен возвратнобоевой пружиной 17 и выступом 18 для перемещения по направляющей 1 в стволе 2.

Затвор работает следующим образом.

Возвратно-боевая пружина 17 толкает остов 3 к выстрелу 6 и коническая выемка 8 вклинивается в усеченный конус 7.

Далее остов 3 уже вместе с выстрелом 6 под действием пружины 17 продолжают перемещаться в стволе 2. Выступ 18, перемещаясь в направляющей 1, не позволяет остову и выстрелу вращаться в стволе. Одновременно по копирному пазу 10 скользит своей свободной торцовой поверхностью 16 управляющий сильфон 13. Пройдя некоторое расстояние и достигнув максимальной скорости, остов и выстрел входят в зону действия копирного паза 10. Под действием этого паза управляющий сильфон убирается внутрь остова. Жидкость, находящаяся внутри сильфонов, перемещается в полость рабочего сильфона 2 по импульсной трубке

ll. Рабочий сильфон, распрямляясь, толкает ударный поршень 14 с бойком 5 и перемещает последние к капсюлю выстрела 6.

Боек ударяет по капсюлю, и топливо выстрела 6 воспламеняется. В момент воспламенения создается давление форсирования, которое расклинивает усеченный конус и коническую выемку 8. Создаваемое после этого давление в полости ствола останавливает ударный поршень и возвращает его в исходное положение, а выстрел выталкивает из ствола. При движении остова в обратном направлении управляющий сильфон 13 освобождается от копирного паза и под действием пружинящих свойств сильфонов

12 и 13 возвращается в исходное положение. Ударный поршень 14 с бойком 5 убирается внутрь остова 3. Возвратно-боевая пружина 17 сжимается. При поступлении в ствол нового выстрела процесс повторяется.

Устройство имеет простую конструкцию. а благодаря заклиниванию усеченного конуса 7 и конической выемки 8 позволяет использовать более эффективно активную часть в активно-реактивном выстреле.

Затвор, содержащий продольно скользящий по направляющей и взаимодействующий со стволом остов с отв рстием, размещенный в отверстии боек, взаимодействующий с механизмом его перемещения, и средство фиксации выстрела относительно торцовой части остова, отличающийся тем, что, с целью упрощения конструкции, ствол имеет копирный паз, выполненный со стороны остова, а механизм перемещения бойка выполнен в виде связанных между собой посредством импульсной трубки, размещенных в остове и заполненных жидкостью рабочего и управляющего сильфонов, причем рабочий сильфон установлен соосно с бойком и прикреплен к нему свободной торцовой поверхностью, а управляющий сильфон установлен перпендикулярно остову и взаимодействует свободной торцовой поверхностью с копирным пазом ствола.

1313453

Диг. 2

Ч8

77

20 фиг.Ф
