Способ разделения азеотропных смесей

Способ разделения азеотропных смесей

Иллюстрации

Показать все

Реферат



Изобретение относится к технологии разделения различнЕлх азеотропных смесей на индивидуальные компоненты и может быть использовано в химической, нефтехимической, фармацевтической промышленности для получения веществ повышенной чистоты. Целью изобретения является интенсификация процесса разделения при одновременном снижении энергетических затрат за счет уменьшения объема выпариваемой с солевьм агентом разделяемой смеси. Сущность способа заключается в том, что раствор солевого агента выводят вьше места ввода сьфьевой смеси. 1 ил. i (Л со со 4 сл

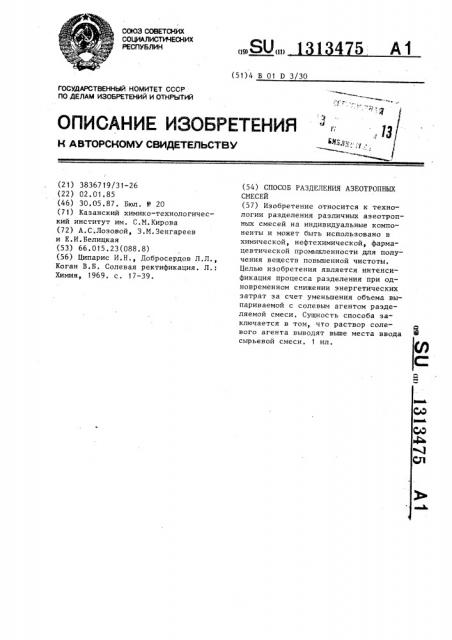

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

45 А1 и9г «г> (51) 4 В 01 D 3/30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н A BT0PCHOMV СВИДЕТЕЛЬСТВУ (21) 3836719/31-26 (22) 02,01,85 (46) 30,05.87. Бюл. N - 20 (71) Казанский химико-технологический институт им. С.M.Êèðoâà (72) А.С.Лозовой, З.M.Çåíãàðååâ и Е.И.Белицкая (53) 66.015.23(088.8) (56) Ципарис И.Н °, Добросердов Л.Л., Коган В.Б. Солевая ректификация. Л.:

Химия, 1969. с. 17-39. (54) СПОСОБ РАЗДЕЛЕНИЯ АЗЕОТРОПНЫХ

СМЕСЕЙ (57) Изобретение относится к технологии разделения различных аэеотропных смесей на индивидуальные компоненты и может быть использовано в химической, нефтехимической, фармацевтической промышленности для получения веществ повышенной чистоты.

Целью изобретения является интенсификация процесса разделения при одновременном снижении энергетических затрат эа счет уменьшения объема выпариваемой с солевым агентом разделяемой смеси. Сущность способа заключается в том, что раствор солевого агента выводят вьппе места ввода сырьевой смеси. 1 ил.

13134

Изобретение относится к технологии разделения различных азеотропных смесей на индивидуальные компоненты и может быть использовано в химической, нефтехимической, фармацевтической промьш ленности для по-. лучения веществ повышенной чистоты.

Целью изобретения является интенсификация процесса разделения и снижение энергетических затрат за счет 10 уменьшения объема выпариваемой с солевым агентом разделяемой смеси.

Сущность способа состоит в том, что растворенный солевой агент в колонне разделения циркулирует только 1э в ее верхней части, при этом возрастает интенсивность процесса по фактору съема готового продукта с единицы объема аппарата, так как из процесса исключена половина балласт- 20 ного растворителя, а регенерация солевого агента для многократной повторной циркуляции происходит с меньшими энергетическим затратами.

На чертеже изображена технологическая схема для разделения азеотропных смесей.

Схема для разделения азеотропных смесей содержит ректификационную колонну 1, подогреватель 2 кубовой 30 жидкости, дефлегматор 3, выпарной аппарат 4, смеситель 5.

Процесс осуществляется при поступлении исходной азеотропной смеси на тарелку питания в колонну 1 разделения. Из колонны 1 разделения пары легколетучего компонента поступают в дефлегматор 3, где конденсируются и в виде жидкости отбираются дистиллятом Д и флегмой, направляемой 10 на растворение солевого агента в смесителе 5, из которого флегма с растворенной солью непрерывно дозируется в верхнюю часть колонны 1 разделения. Из укрепляющей части колонны разделения, выше места ввода исходной смеси, отбирается раствор солевого агента, направляемый на выпаривание в выпарной аппарат 4. Из нижней части выпарного аппарата 4 сконцентрированный солевой агент направляется в смеситель 5, откуда поступает с флегмой в верхнюю часть колонны 1 разделения. Пары из верхней части выпарного аппарата 4 направляются в среднюю часть колонны раз75 2 деления на уровень ввода исходной смеси.

Приведенная технологическая схема позволяет вести процесс в режиме циркуляции солевого агента в укрепляющей части колонны разделения, исключая разбавление его до малых концентраций, и тем самым позволяет повысить интенсивность процесса и сберечь энергию при выпаривании солевого агента.

Пример. Проведение процесса разделения системы изопропиловый спирт — вода с использованием солевого агента (солевой агент проходит через все тарелки сверху вниз и попадает в куб).

Необходимый расход тепла на регенерацию солевого агента иэ кубовой жидкости без учета потерь равен

Q„ = 961021,8 ккал/ч. При проведении процесса разделения по предлагаемому способу Q< = 375708,4 ккал/ч.

При этом экономия тепловой энергии составляет Q-=Q„-Q =584493,4 ккал/ч, Если затраты энергии привести к единице массы разделяемой исходной смеси, то экономия тепловой энергии для регенерации солевого агента по предлагаемому способу составит 4q,=

385,4-150,6=234,8 ккал/кг или 60,97 от расхода тепла по известному способу.

Формула изобретения

Способ разделения азеотропных смесей с использованием солевого агента путем противоточного взаимодействия его с разделяемой смесью, вводимой в среднюю часть колонны разделения, с отбором целевого компонента в верхней ее части, выведения кубового остатка в нижней части колонны и раствора солевого агента на укрепление в выпарной аппарат с последующим возвратом его в верхнюю часть колонны разделения, о т л ич а ю шийся тем, что, с целью интенсификации процесса разделения при одновременном снижении энергетических затрат за счет уменьшения объема выпариваемой с солевым агентом разделяемой смеси, раствор солевого агента выводят выше места ввода сырьевой смеси.
