Массообменный аппарат

Массообменный аппарат

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для осуществления процесса массообмена в системе жидкость - жидкость и может быть использовано в 77 15 процессах жидкострюй экстракции. В данном аппарате к дискам 11 снизу и сверху крепятся конические контактные элементы 12, 13. При этом наружная поверхность верхнего конического контактного элемента и внутренняя поверхность нижнего конического контактного элемента снабжены стержнями или наклонными лопастями. Такая конструкция позволяет в каждой контактной ступени образовывать турбулизированный двухфазньй поток, который приобретает струйно-пленочный режим , формируемый стержнями или лопастями , В результате турбулизации, диспергирования и увеличения поверхности контакта фаз достигается интенсификация процесса. 2 з.п. ф-лы, 3 ил. (g (О СО со NU 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 В 01 D 11 04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

2С г..:,.

:" Щд

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A ВТОРСНОМУ СВИДЕТЕЛЬСТВУ и

il (21) 4007779/31-26 (22) 14.01.86 (46) 30.05.87..Бюл. 11 - 20 (71) Рубежанский филиал Ворошилов градского машиностроительного института (72) В.А.Носач, А.В.Рукин, А,Н.Семикопный, Н.П.Кононова, В.Н.Попов и А.Н.Троценко (53) 66.061.5(088.8) (56) Авторское свидетельство СССР

В 806051, кл. В 01 D 3/30, 1976.

Заявка ФРГ !1 2846225, кл. В 01 0 11/04, 1980. (54) МАССООБИЕННЫЙ АППАРАТ (57). Изобретение относится к устройствам для осуществления процесса массообмена в системе жидкость — жидкость и может быть использовано в

„„SU 1313481 А 1 процессах жидкостной экстракции. В данном аппарате к дискам 11 снизу и сверху крепятся конические контактные элементы 12, 13. При этом наружная поверхность верхнего конического контактного элемента и внутренняя поверхность нижнего конического контактного элемента снабжены стержнями или наклонными лопастями. Такая конструкция позволяет в каждой контактной ступени образовывать турбулизированный двухфазный поток, который приобретает струйно-пленочный режим, формируемый стержнями или лопастями. В результате турбулизации, диспергирования и увеличения поверхности контакта фаз достигается интенсификация процесса. 2 з.п. ф-лы, 3 ил.

1 13

Изобретение относится к устройствам для осуществления процесса массообмена в системе жидкость — жидкость и может быть использовано, например, в процессах жидкостной экстракции.

Целью изобретения является интенсификация процесса массообмена за счет турбулиэации фаз.

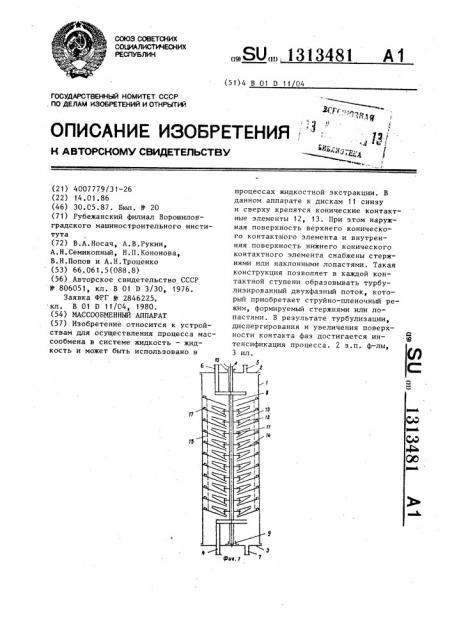

На фиг. 1 изображен аппарат, продольный разрез; на фиг. 2 — крепление контактных конических элементов к диску и между собой; на фиг. 3 вид А на фиг. 2.

Массообменный аппарат включает вертикальный цилиндрический корпус 1 с верхней и нижней крышками 2 и 3 соответственно, на которых закреплены штуцеры 4 и 5 для подвода и отвода легкой фазы, штуцеры 6 и 7 соответственно для подвода и отвода тяжелой фазы. Вращающийся вал 8 установлен в нижней 9 и верхней 10 опорах

На валу закреплены горизонтальные диски 11. К последним снизу и сверху прикреплены конические контактные элементы 12 и 13, которые располагаются в зазоре между меньшими основаниями неподвижных конусов 14, закрепленных большими основаниями на внутренней поверхности корпуса 1.

Кроме того, к внутренней поверхности корпуса прикреплены отбойные перегородки 15, установленные радиально по всей высоте аппарата. На наружной поверхности верхнего контактного элемента 12 расположены стержни или лопасти 16, посредством которых контактные элементы соединены между собой и с диском 11. По периферии у больших оснований конусов имеются отверстия, снабженные бобышками 17.

Аппарат работает следующим образом, Тяжелая фаза непрерывно поступает в аппарат сверху через штуцер 6, а легкая фаза — снизу через штуцер 4.

При вращении вала 8 с закрепленными на нем горизонтальными дисками 11, к которым снизу и сверху прикреплены контактные конические элементы 12 и

13, в каждой контактной ступени образуется турбулизированный двухфазный поток, который под действием центробежных сил отбрасывается на неподвижные конусы 14 и по ним поступает на нижележащую ступень, где

13481 2 происходит аналогичный процесс. Частично двухфазный поток переходит на нижележащую ступень через отверстия, которые расположены по периферии у больших оснований конусов и снабжены бобышками 17. Зона наиболее интенсивного контакта фаз находится в объеме между коническими контактными элементами 12 и 13, где в результате изменения скорости при изменении траектории движения фаз в массе потока образуются микровихри и торможение потока, увеличивая тем самым поверхность контакта фаз и удерживаю15 щую способность, что способствует интенсификации процесса переноса массы.

После прохождения всех контактных ступеней взаимодействующие фазы выводятся из аппарата.

Предлагаемая конструкция аппарата обеспечивает турбулиэацию двухфазного потока в каждой контактной ступени, уменьшение продольного перемешивания, увеличение удерживающей спо25 собности, что приводит к интенсификации процесса массообмена.

Ф о р м у л а и з обре т е н и я

Зр 1. Массообменный аппарат, включающий корпус, вал с закрепленными на нем горизонтальными дисками, установленными между неподвижными конусами, закрепленными большими основаниями на внутренней поверхности корпуса, отличающийся тем, что, с целью интенсификации процесса мас-. сообмена за счет турбулизации фаз, он снабжен установленными между не о подвижными конусами контактными элементами, выполненными в виде конусов с разной конусностью, отличной от конусности непоцвижных конусов, и соединенными попарно между собой и 5 дисками посредством стержней или наклонных лопастей.

2. Аппарат по и. 1, о т л и ч а ю шийся тем„ что стержни расположены между коническими кон50 тактными элементами концентричными рядами со смещением в смежных рядах.

3. Аппарат па и. 1, о т л ич а ю шийся тем, что наклонные лопасти расположены между коническиMH контактными элементами концентричными рядами со смещением и противоположным наклоном в смежных рядах.

1313481

11 Q

Фиг 2 1Z

ВидА
