Устройство автоматического контроля толщины слоя пены и уровня пульпы в камере флотомашины

Устройство автоматического контроля толщины слоя пены и уровня пульпы в камере флотомашины

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматизации технологических процессов флотации и позволяет повысить точность и оперативность контроля толщины слоя пены 2 и уровня пульпы 3 в камере флотомашины 1. Для этого устройство снабжено измерительными преобразователями (И) 9 емкости и угловых перемещений 11, выходы которых подключены соответственно к индикаторам 10 и 12 толщины слоя пены 2 и уровня пульпы 3. Чувствительньй элемент выполнен в виде гибкой нерастяжимой нити 4 с поплавком 5 и соединен с механизмом 6 его перемещения. Нить 4 выполнена из электропроводящего гидрофобизированного материала и электрически соединена с П 9. Вход П 11 подключен к механизму 6 перемещения нити 4. При изменении уровня пульпы 3 поплавок 5, опускаясь или поднимаясь, сматьшает нить 4 с барабана 7 механизма 6 или наматывает ее. Вращение барабана передается П 11, который вырабатывает сигнал, воспринимаемьй индикатором 12, Положение уровня пены 2 определяется нитью 4. Она одновременно является емкостным чувствительным П 9. Величина емкости между нитью 4 и стенками флотомашины 1 определяет собой уровень пены 2 во флотомашине 1. Индикатор 10 фиксирует толщину слоя пены 2 над пульпой 3. 1 ил. о «в (Л С гг

СО)ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1 2 А1 (19) (11) (51)4 В 03 д 1 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСХОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3967113/22-03 (22) 16 ° 10.85 (46) 30.05.87. Бюл. Ф 20 (71) Щекинский филиал Опытно-конструкторского бюро автоматики Научноfl, производственного объединения Химавтоматика" (72) Б.Е, Бурдов (53) 622.725(088.8) (56) Персиц В.З. Измерейие и контроль технологических параметров на обогатительных фабриках. M. Недра, 1982, с. 131-132.

Авторское свидетельство СССР

У 967577, кл. В 03 D 1/00, 1980. (54) УСТРОЙСТВО АВТОМАТИЧЕСКОГО

КОНТРОЛЯ ТОЛЩИНЫ СЛОЯ ПЕНЫ И УРОВНЯ

ПУЛЬПЫ В КАМЕРЕ ФЛОТОМАШИНЫ (57) Изобретение относится к автоматизации технологических процессов флотации и позволяет повысить точность и оперативность контроля толщины слоя пены 2 и уровня пульпы 3 в камере флотомашины 1. Для этого устройство снабжено измерительными преобразователями (П) 9 емкости и yrловых перемещений 11, выходы которых подключены соответственно к индикаторам 10 и 12 толщины слоя пены 2 и уровня пульпы 3. Чувствительный элемент выполнен в виде гибкой нерастяжимой нити 4 с поплавком 5 и соединен с механизмом 6 его перемещения.

t!

Нить 4 выполнена из электропроводящего гидрофобизированного материала и электрически соединена с П 9. Вход П

11 подключен к механизму 6 перемещения нити 4. При изменении уровня пульпы 3 поплавок 5, опускаясь или поднимаясь, сматывает нить 4 с барабана 7 механизма 6 или наматывает ее.

Вращение барабана передается П 11, который вырабатывает сигнал, воспринимаемый индикатором 12. Положение уровня пены 2 определяется нитью 4.

Она одновременно является емкостным чувствительным П 9. Величина емкости между нитью 4 и стенками флотомашины 1 определяет собой уровень пены 2 во флотомашине 1 ° Индикатор 10 фиксирует толщину слоя пены 2 над пульпой

3. 1 ил.

1313 12

Изобретение относится к автоматизации технологических процессов и может найти применение при автоматизации процессов флотации.

Целью изобретения является повышение точности и оперативности контроля.

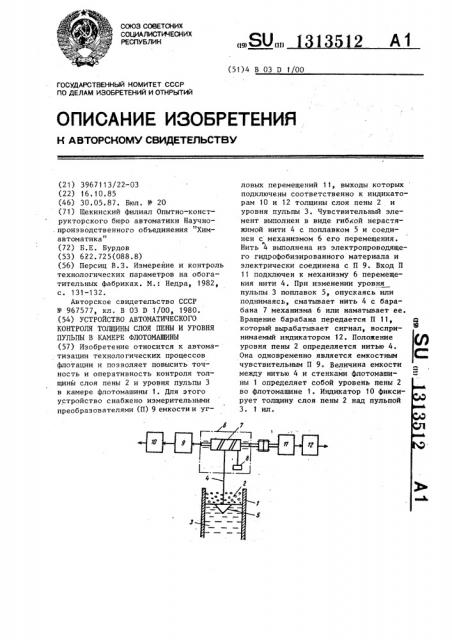

На чертеже представлена блок-схема устройства автоматического контро ля толщины слоя пены и уровня пульпы 10 в камере флотомашины.

Над уровнем флотомашины 1,,в которой находится пена 2 и пульпа 3, установлено данное устройство, содержащее чувствительный элемент, выпол- 15 ненный в виде гибкой нерастяжимой нити 4 из электропроводящего гидрофобизированного материала с поплавком 5.

Чувствительный элемент соединен с механизмом 6 его перемещения, состоящим 20 из барабана 7 и противовеса 8.

Устройство также содержит измерительный преобразователь 9, выход которого соединен с входом индикатора

10 толщины слоя пены, а вход — с чув- 25 ствительным элементом, измерительный преобразователь 11 угловых перемещений, выход которого соединен с входом индикатора 12 уровня пульпы, а вход — с механизмом 6 перемещения 30 чувствительного элемента.

Устройство работает следующим образом.

При уменьшении уровня пульпы 3 поплавок 5 опускается вместе с пульпой 3, увлекая гибкую нерастяжимую нить 4; которая сматывается с барабана 7, поворачивая его по часовой стрелке. Вращение барабана 7 передается измерительному преобразователю щ

11 угловых перемещений, который вырабатывает электрический сигнал, воспринимаемый индикатором 12, регистрирующим уровень пульпы 3 во флотомашине 1. При увеличении уровня пуль- 45 пы 3 во флотомашине 1 ослабевает натяжение гибкой нерастяжимой нити 4, что приводит к ее наматыванию на барабан 7 под действием противовеса 8, перемещение нити 4 приводит к вра- gp щению барабана 7 против часовой стрелки. Вращение барабана 7 передается преобразователю 11, который вырабатывает соответствующий электрический сигнал, воспринимаемый индикатором 12, регистрирующим измерение уровня пульпы 3 во флотомашине 1.

Положение уровня пены 2 во флотомашине 1 определяется гибкой нерастяжимой нитью 4, которая одновременно является емкостным чувствительным элементом измерительного преобразователя 9 емкости, так как выполнена из электропроводящего гидрофобизированного материала.

Величина емкости между гибкой нерастяжимой нитью 4 и стенками флотомашины 1 определяет собой уровень пены 2 во флотомашине 1.

Емкость между нитью и флотомашиной вычисляется по формуле

С = С + К

u oU H 3 где С вЂ” начальная емкость измерили тельнои части устройства;

К вЂ” коэффициент пропорциональности, характеризующий конструкцию чувствительного элемента (нити) и параметра контролируемой среды;

h — текущее значение уровня;

Н вЂ” диапазон измерения.

При отсутствии пены 2 (h=0) С„=

=С „, при этом сигналы на измерительном преобразователе 9 емкости и индикаторе 10 равны О. С увеличением уровня пены 2 увеличивается емкость между гибкой нерастяжимой нитью 4 и флотомашиной 1, что вызывает изменение сигналов на измерительном преобразователе 9 емкости и индикаторе 10.

При уменьшении уровня пены 2 емкость уменьшается, что фиксируется преобразователем 9, сигнал которого прямо пропорционален толщине слоя пены 2 над пульпой 3, и фиксируется индикатором 10.

Формула и з о б р е т е н и я

Устройство автоматического контроля толщины слоя пены и уровня пульпы в камере флотомашины, содержащее чувствительный элемент, выполненный в виде гибкой нерастяжимой нити с поплавком, соединенный с механизмом его перемещения, индикаторы уровня пульпы и толщины слоя пены, о т л и ч аю щ е е с я тем,что, с целью повышения точности и оперативности контроля, оно снабжено измерительными преобразователями емкости и угловых перемещений, выходы которых подключены соответственно к индикаторам толщины слоя пены и уровня пульпы, а гибкая нерастяжимая нить выполнена из электропроводящего гидрофобизированного

Составитель И..Назаркина

Редактор Н. Горват Техред- А.Кравчук Корректор Л. Патай

Заказ 2156/8

Тираж 512 Подпи с но е

БНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., p. 4/5

Производственно-полиграфическое предприятие, r. Уж1 ород, ул. Проектная, 4

3 1313512 4 материала и электрически соединена преобразователя угловых перемещений с измерительным преобразователем ем- подключен к механизму перемещения кости, при этом вход измерительного чувствительного элемента.
