Устройство для удаления газовых выделений

Устройство для удаления газовых выделений

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для удаления газовых выделений и позволяет повысить эффективность работы. Отсасывающая панель 2 установлена вдоль образующей подвижного воздуховода 1, а ее противолежащие грани направлены по касательным воздуховода 1, одна - перпендикулярно диаметру, а другая - под углом . Нротиволежащие грани имеют щелевидные отверстия 3 с подвижными заслонками 4. Подвижный воздуховод 1 связан с приводом и телескопически соединен с неподвижным воздуховодом и вентилятором. 2 ил. ш (Л со со ел 4 ьо фиг.;

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1313542 А 1 (s1) 4 В 08 В 1500

OllHCAHHE ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4009946/22-12 (22) 13.01.86 (46) 30.05.87. Бюл. № 20 (71) Восточно-Казахстанский м ашиностроительный завод им. 50-летия СССР (72) Н. 10. Радько и Э. В. Датчиков (53) 628.314.2 (088.8) (56) Типовые конструкции и детали зданий и сооружений. Сер. 4.904 — 34, вып. 1, М., 1967, с; 11, лист. 6. (54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ГАЗОВЫХ ВЫДЕЛЕНИЙ (57) Изобретение относится к устройствам для удаления газовых выделений и позволяет повысить эффективность работы. Отсасывающая панель 2 установлена вдоль образующей подвижного воздуховода 1, а ее противолежащие грани направлены по касательным воздуховода 1, одна — перпендикулярно диаметру, а другая — под углом. Противолежащие грани имеют щелевидные отверстия 3 с подвижными заслонками 4. Подвижный воздуховод 1 связан с приводом и телескопически соединен с неподвижным воздуховодом и вентилятором.

2 ил.

1313542

Формула изобретения

5 7 иВА

Риа. 2

Составитель О. Гордеева

Редактор Н. Горват Техред И. Верес Корректор А. Зимокосов

Заказ 2158/9 Тираж 542 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Г1роектная, 4

Изобретение относится к устройствам для удаления газовых выделений.

Целью изобретения является повышение эффективности работы.

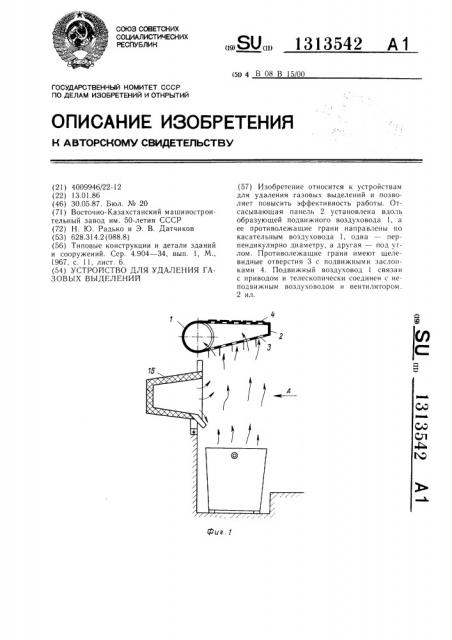

На фиг. 1 показано устройство, общий вид; на фиг. 2 — вид Л на фиг. 1.

Устройство для удаления газовых выделений содержит поворотный цилиндрический воздуховод 1, связанный с отсасываюгцей панелью 2, имеющей на противолежащих гранях щелевидные отверстия 3 с подвижными заслонками 4. Панель 2 установлена вдоль образующей воздуховода 1, ее противолежащие грани направлены по касательным воздуховода, одна — перпендикулярно диаметру, а другая — под углом. Днище 5 воздуховода 1 связано с валом 6, установленным в подшипнике 7, который закреплен на опорной плите 8 стойки 9. Свободный конец поворотного воздуховода 1 снабжен зубчатым венцом IO, связанным через шестерни l l с приводом 2. Воздуховод 1 телескопически соединен с неподвижным воздуховодом 13 и вентилятором 14.

Устройство расположено над источником выделений вредностей 15.

Устройство работает следу ющим образом.

В горизонтальном положении панели 2 заслонки 4 под действием собственного веса занимают вертикальное положение и открывают шелевидные отверстия 3. Газовые выделения через отверстия 3 поступают в панель 2, подвижный воздуховод 1 и далее через неподвижный воздуховод 13 удаляются за пределы рабочего помещения. При этом подвижные заслонки, расположенные на противоположной стороне панели, закрыты.

В зависимости от режима работы источника выделений вредностей отсасывающая панель 2 может занимать вертикальное или горизонтальное положение. При этом за счет скоса одной из граней отсасывающей панели 2 подвижные заслонки 4 полностью не закрывают отверстия 3, что обеспечивает

15 отсос вредностеи при вертикальном расположении отсасывающей панели 2.

2ц Устройство для удаления газовых выделений, содержащее поворотный цилиндрический воздуховод, связанный с отсасывающей панелью, имеющей на противолежащих гранях шелевидные отверстия с подвижными заслонками, отличающееся тем, что, с целью повышения эффективности работы, отсасываюгцая панель установлена вдоль образующей воздуховода, при этом противолежащие грани направлены по его касательным, одна перпендикулярно диаметру, а другая — под углом.
