Станок для сверления отверстий в железобетоне

Станок для сверления отверстий в железобетоне

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке строительных материалов, а именно к оборудованию для сверления железобетонных или других ко.мпозиционных материалов, и позволяет повысить нроизводительность процесса сверления глубоких отверстий за счет сокращения времени отведения сверлильного агрегата от устья скважины и возвращения его в исходное положение, а также быстрой фиксации его при вертикальном перемещении. Основание станка 1 устанавливается на поверхность железобетонной плиты и фиксируется регулировочными винтами . Алмазное кольцевое сверло 5 вместе с удлинительной Ц1тангой 4 и сверлильным агрегатом 3 устанавливается над местом сверления. Производится сверление. После этого сверлильный агрегат 3 путем радиального поворота вокруг стойки 2 отводится от устья скважины и из нее извлекается керн. 3 ил. (Л со со o 4:

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51)4 В 28 D 1 14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMV СВИДЕТЕЛЬСТВУ

Щиг. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3692589/29-33 (22) 28.11.83 (46) 30.05.87. Бюл. № 20 (72) В. И. Алехин и E. А. Кузнецов (53) 679.8.053 (088.8) (56) Механизация строительства, 1974, № 10, с. 21 — 22. (54) СТАНОК ДЛЯ СВЕРЛЕНИЯ ОТВЕРСТИЙ В ЖЕЛЕЗОБЕТОНЕ (57) Изобретение относится к обработке строительных материалов, а именно к оборудованию для сверления железобетонных или других композиционных материалов, и позволяет повысить производительность процесса сверления глубоких отверстий за счет сокрашения времени отведения сверлильного агрегата от устья скважины и возвращения его в исходное положение, а также быстрой фиксации его при вертикальном перемещении. Основание станка 1 устанавливается на поверхность железобетонной плиты и фиксируется регулировочными винтами. Алмазное кольцевое сверло 5 вместе с удлинительной штангой 4 и сверлильным агрегатом 3 устанавливается íàj местом сверления. Производится сверление. После этого сверлильный агрегат 3 путем радиального поворота вокруг стойки 2 отводится от устья скважины и из нее извлекается керн. 3 ил.

1313724

10

Формула изобретения

Изобретение относится к оборудованию для сверления железобетонных и других композитных материалов, а именно к станкам для сверления глубоких отверстий путем последовательного отбора кернов.

Цель изобретения — повышение производительности процесса сверления глубоких отверстий за счет сокращения времени отведения сверлильного агрегата от устья скважины и возвращения его в исходное положение, а также быстрой фиксации его при вертикальном перемещении.

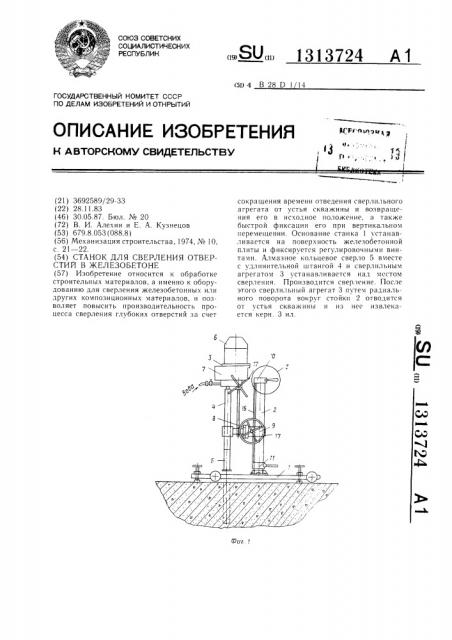

На фиг. 1 изображен станок, общий вид; на фиг. 2 — узел 1 на фиг. 1; на фиг. 3 — разрез А — А на фиг. 2.

Станок для сверления состоит из основания 1 с вертикальной направляющей стойкой 2, на которой установлен сверлильный агрегат 3 с удлинительной штангой 4 и алмазным кольцевым сверлом 5. Сверлильный агрегат 3 имеет электродвигатель 6, суппорт

7, приспособление для его перевода в горизонтальное положение 8, кондуктор 9 для вертикального перемещения по направляющей стойке 2 и рабочей подачи агента при сверлении. Радиально поворотное устройство включает в себя хомут 10 и нижний опорный хомут 11, при этом опорный хомут 10 имеет упорный подшипник 12. Для фиксации сверлильного агрегата 3 при повороте радиально-поворотное устройство снабжено установленными в опорных хомутах 11 стопорным приспособлением в виде зажимных сухариков 13 и стяжного винта 14 с рукояткой 15, при этом опорные хомуты 10 и 11 соединены зубчатой рейкой 16, вынесенной за пределы направляющей стойкой 2. Сверлильный агрегат 3 перемещается при помощи штурвала 17.

Станок работает следующим образом.

Основание станка 1 устанавливается на поверхности железобетонной плиты и фиксируется регулировочными винтами. Алмазное кольцевое сверло 5 вместе с удлинительной штангой 4 и сверлильным агрегатом 3 устанавливается над местом сверления. Затем включается электродвигатель 6, подача воды для охлаждения инструмента и с помощью штурвала 17 осуществляется рабочая подача сверлильного агрегата 3.

После заглубления алмазного сверла на полную его длину сверление прекращается, сверлильный агрегат поднимается на поверхность с помощью штурвала 17 и фиксируется стопором.

После этого сверлильный агрегат 3 путем радиального поворота стойки 2 отводится от устья скважины и из нее извлекается керн с помощью специального керноотборника. Затем сверлильный агрегат 3 таким же образом возвращается в исходное положение, и рабочий цикл повторяется.

Станок для сверления отверстий в железобетоне, содержащий основание с направляющей стойкой, на которой установлен сверлильный агрегат с системой охлаждения, направляющей штангой и алмазным кольцевым сверлом, приспособление для перевода агрегата в горизонтальное положение и кондуктор для вертикального перемещения по стойке сверлильного агрегата, отличающийся тем, что, с целью повышения производительности сверления глубоких отверстий за счет сокращения времени отведения сверлильного агрегата от устья скважины и возвращения его в исходное положение, а также быстрой фиксации его при вертикальном перемещении, он снабжен установленным на стойке радиально-поворотным механизмом, имеющим нижний и верхний опорно-поворотные хомуты с подшипниками и средний подвижно-поворотный хомут, соединенныЕ .вынесенной за пределы стойки зубчатой рейкой, которая жестко прикреплена к опорно-поворотным хомутам и посажена по скользящей посадке в направляющую выточку, выполненную в подвижноповоротном хомуте с наружной стороны, при этом опорно. поворотные хомуты снабжены стопорными приспособлениями, состоящими из зажимных сухарей и стяжного винта с рукояткой, а подвижно-поворотный хомут с кондуктором вертикального перемещения — фиксатором, состоящим из двух кулачковых полумуфт, одна из которых жестко прикреплена к корпусу кондуктора, а вторая — к штурвалу, имеющему возможность продольного смещения относительно оси вала.

1313724

А

Диг. 2
