Глазурь

Глазурь

Иллюстрации

Показать все

Реферат



Изобретение относится к строительным материалам, в частности к составам легкоплавких глазурей, применяемых для отделки архитектурных сооружений. С целью повышения микротвердости и получения покрытия голубого цвета глазурь содержит следующие компоненты, мас.%: SiO 33,04-- 39,42; , 3,50-4,20; CaO 1,91- 2,61; MgO 0,04-0,11; Fe-jO, 0,33-1,04; 6,96-7,66; 3,42-4,12; PbO 21,04-21,64; SnO,, 9,02-9,62; 9,02-9,62; CuO 0,83-1,33; Li. 4,51- 5,01. Температура обжига глазури 960-980°C, морозостойкость 200-209 циклов, микротвердость 620-740 кг/мм, водостойкость 98-99,9%. Глазурь имеет высокую кислотнои щелочестойкость. 2 табл. а (Л : : ос 00 СО

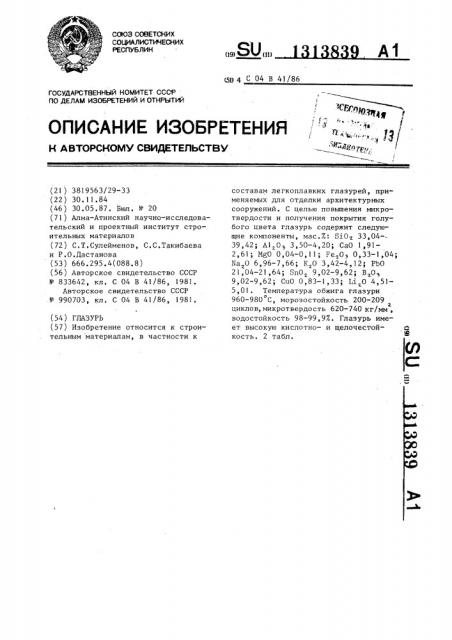

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (Ц) А1 (59 4 С 04 В 41/86

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2I) 3819563/29-33 (22) 30.11.84 (46) 30.05.87, Бюл. Ф 20 (71) Алма-Атинский научно-исследовательский и проектный институт строительных материалов (72) С.Т.Сулейменов, С.С.Такибаева и P.O.Äàñòàíîâà (53) 666.295.4(088.8) (56) Авторское свидетельство СССР

9 833642, кл. С 04 В 41/86, 1981.

Авторское свидетельство СССР

1(- 990703, кл. С 04 В 41/86, 1981 ° (54 ) ГЛАЗУРЬ (57) Изобретение относится к строи— тельным материалам, в частности к составам легкоплавких глазурей, применяемых для отделки архитектурных сооружений. С целью повьппения микротвердости и получения покрытия голубого цвета глазурь содержит следующие компоненты, мас.7: SiO 33,04-39,42; А1 Оз 3,50 — 4,20; СаО 1,912,61; MgO 0,04-0,11; Fe 03 0,33-1,04;

Na О 6,96-7,66; К О 3,42-4,12; PbO

21,04-21,64; SnO 9,02-9,62; В О

9,02-9,62; СиО 0,83-1,33; Li О 4,515,01. Температура обжига глазури

960-980 С, морозостойкость 200-209 циклов, микротвердость 620-740 кг/мм, водостойкость 98-99,97. Глазурь имеет высокую кислотно в и щелочестойкость. 2 табл.

3839

ТемпераХимстойкость до

ГОСТ 473, )-81, 7.ВодостойМикроМорозостой Состав тура обо жига, С твердость, 2 кг/мм кость

Е кость.„ цикл к щело— к кислочам там

98,5

98,0

99,9

200 620

205 740

209 740

980

97,5

98,5

97,0

980

96,0

97,0

98,0

III 980

После 48 ч вы) 80 — 576200 597

980-!

000

99,7

Прототип держки в среде видимых изменений не обнаружено

BHHHIlH Заказ 2177/24 ТиРаж 588

Подписное

Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4

1 )3!

Изобретение относится к строительным материалам, в частности к легкоплавким глазурям, применяемым для отделки архитектурных сооружений.

Целью изобретения является повышение микротвердости и получение покрытия голубого цвета °

Изобретение поясняется следующими конкретными составами глазурей, содержащими, мас.7.:

". I "- - I I III

Si04 4 9ф(Ъ 37,41 33,04

AlzO> 3>50 3 70 4р20 аО ." ), 9 1: 2,06 2,61

М !О;, . 0," 0 0,05 О.,!!

РегОз 0 33 0 48 1 з 04, NazO 6,96 7,16 7,66

KzO 3>42 3 72 4 12

РЬО 21,04 21,24 21,64

SnOz 9,02 9,22 9,62

В О 902 9 2? 962

СиО 0,83 1,03 1 33 ! -гО 4,51 4,7) 5,01

В качестве сырья для получения шихты используют песок Котыр-Булакского карьера, оксиды свинца, олова, бора, меди, лития, соду и поташ.

Технология приготовления глазури.

Предварительно производят тонкий помол песка в шаровой фарфоровой мельнице до остатка на сите

10000 отв/см 0,3-0,57. После дозируют шихту на электрических весах типа ВКЛ-500. Затем отдозированные компоненты растирают в ступках, тщательно перемешивая, затем добавляют воду. Полученную сметанообразную, глазурную суспензию наносят на изделия кистью или поливом и обжигают при 960-980 С.

Полученная глазурь после обжига имеет голубую окраску, ровный, зеркально-блестящий поверхностный покров без каких-либо дефектов, хорошую сцепляемость с черепком.

Описываемые составы обладают свойствами представленными в таблице. формула изобретения

Глазурь, включающая SiOz, AlzO, CaO, MgO, Fe О, Na О, К О, PbO, SnOz, В О, отличающаяся тем, что, с целью повышения микротвердости и получения покрытия голубого цвета, она дополнительно содержит СиО и LizO при следующем соотношении компонентов, мас.7.:

ЯО 33,04-39,42

М8О 0,04-0,11

К О 3,42-4,12

В О 9,02-9,62

AlzO3 3,50-4,20

Ре О 0,33-1,04

РЬО 2),04-21,64

СиО 0,83-1,33

СаО 1,91 — 2,61

))а О 6,96-7,66

SnOz 9,02-9,62

35 Liã0 4, 51-5,01
