Натяжной замок

Натяжной замок

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано для запирания емкостей и гермотар. Оно позволяет повысить надежность автоматической работы замка при ручном и механизированном приводах. В направляющих корпуса установлен подвижно ползун 8, шарнирно соединенный с петлей 13. Управление замком осуществляется рукояткой управления 32 и силовым цилиндром 46, 3 ил. 6 26 3S СЛ Фиг,3

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

139 9 A i (191 (11) (51)4 Е 05 В 65/52

/ ! у

t "- и . „, ц„,. "Ч

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,",,„, И

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3969010/28-12 (22) 25.10.85 (46) 30.05.87. Бюл. ¹ 20 (72) 10.П.Янковой (53) 683.33 (088.8) (56) Авторское свидетельство СССР

¹ 1170102, кл. Е 05 В 65/52, 1985. (54) НАТЯЖНОЙ ЗАМОК (57) Изобретение может быть использовано для запирания емкостей и гермотар. Оно позволяет повысить надежность автоматической работы замка при ручном и механизированном приводах.

В направляющих корпуса установлен подвижно ползун 8, шарнирно соединенный с петлей 13. Управление замком осуществляется рукояткой управления

32 и силовым цилиндром 46. 3 ил.

13! 39

89 г упиралась в выступ 5 корпуса 1 и ограничивала угол своего поворота в пределах 90 . При этом ее опорная поа верхность 40 находится ниже максимальной точки подьема вершины 41 толкателя 7. Корпус 1 неподвижно закреплен на корпусе емкости 42, а на крышке 43 емкости неподвижно закреплен крюк 44. Иежду корпусом емкости 42 и крьппкой емкости 43 установлена герметизирующая прокладка 45. Шток 22 может быть соединен с механизированным приводом, например силовым циЗамок работает следующим образом.

Для запирания замка поворачивают стрелке А. При этом кулачковый выступ 33 рукоятки 32 управления воздействует на толкатель 7, заставляет его поворачиваться вокруг пальца

6 и двигать нажимную втулку 19 вдоль оси замка. Нажимная втулка 19 испытывает давление со стороны поджатой пружины 28 и относительно штока 22 не перемещается, но двигает его вместе с пружиной 28, полэуном 8 и петлей 13 вдоль оси замка. Во время этого движения выступ 14 петли 13 выходит иэ-под скошенного выступа 4 корпуса 1 и освобождает петлю 13.

Пружина 17 через полку 15 петли 13 воздействует на нее и поворачивает ее вокруг пальца 12. Петля 13 своей полостью 16 охватывает крюк 44, закрепленный на крьппке емкости 43, входит с ним в зацепление и останавливается, прекращая движение ползуна 8 и штока 22. Толкатель 7 продолжает по- . ворачиваться и воздействовать на нажимную втулку 19, которая начинает движение относительно штока 22 и сжимает пружину 28. Последняя развивает дополнительное усилие и передает его через плавающую втулку 25 и гайки 27 на шток 22 и далее через полэун 8 и петлю 13 на крюк 44 ° Последний начинает прижимать крышку 43 емкости к корпусу 42. Крышка 43 емкости упирается в прокладку 45 и сжимает ее, создавая герметичное соединение между крьппкой 43 и корпусом

42 емкости. Усилие сжатия возрастает и достигает максимума в момент, когда вершина 41 толкателя 7 опускается до уровня опорной поверхности 40 рукоятки 32 управления. При дальИзобретение относится к машиностроению и приборостроению и может быть использовано для запирания гермотар.

Цель изобретения — повышение на- 5 дежности работы.

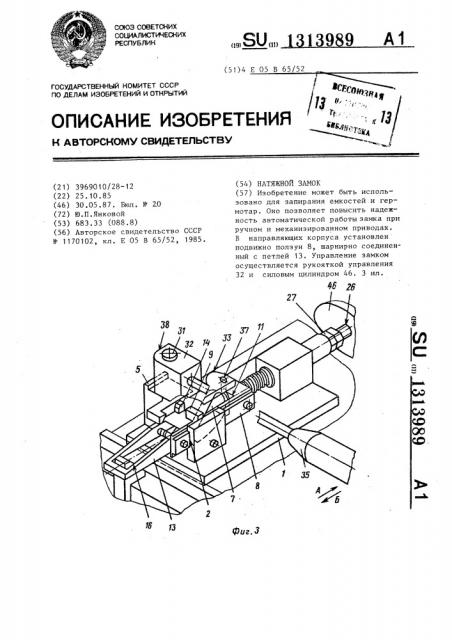

На фиг. 1 изображен натяжной замок в положении "Открыто", разрез; на фиг.2 — то же, в положении "Закрыто", разрез; на фиг.3 — то же, в положении !О

"Закрыто" в изометрической проекции (стрелкой А обозначено направление движения ручки управления при закрывании замка, стрелкой Б — при его линдром 46. открывании). 15

Натяжной замок состоит иэ корпуса

1, имеющего П-образные направляющие

2, направляющее отверстие 3, скошен- вручную рукоятку 32 управления по ный выступ 4 и выступ 5. В корпусе 1 установлен с возможностью поворота на 2О пальце 6 толкатель 7 ползуна 8, вставленного с возможностью перемещения, в

П-образные направляющие 2 корпуса 1 и имеющего выступ 9, гнездо 10 и выемку 11. В полэуне 8 на пальце 12 смонтированы петля 13, имеющая выступ

14, полку 15 и выемку 16, и пружина 17, средней частью упирающаяся в полку 15 петли 13, а концами заделанная в отверстиях 18 ползуна 8. В гнезде 10 полэуна 8 установлена нажимная втулка 19, имекщая пазы 20

0-образной формы и полость 2! в которую вставлен шток 22, шарнирно связанный с втулкой 19 и ползуном 8 при 35 помощи штифта 23. Шток 22 установлен с возможностью перемещения в отверстии 24 плавающей втулки 25 и имеет резьбу 26, с помощью которой на нем закреплены стопорные гайки 27. На 40 штоке 22 расположена пружина 28> одним концом упирающаяся в поверхность

29 нажимной втулки 19, а другим кон= цом — в поверхность 30 плавающей втул ки 25, которая установлена с воэмож- 45 ностью перемещения в направляющем отверстии 3 корпуса 1. Пружина 28 находится в поджатом состоянии, которое через плавающую втулку 25 ей сообщают гайки 27. На корпусе 1 при помощи пальца 31 с возможностью поворота смонтирована рукоятка 32 управления, имеющая кулачковый выступ 33, стержень 34, ручку 35 и штифт 36, неподвижно закрепленный в отверстии 37.

Рукоятка 32 управления расположена таким образом, чтобы при поворотах она своими поверхностями 38 и 39

3 13139 нейшем повороте рукоятки 32 управления ее опорная поверхность 40 скользит по вершине 41 толкателя 7, но последний уже не поворачивается и движение деталей замка прекращается. 5

Рукоятка 32 управления продолжает движение до тех пор, пока ее поверхность 38 не упрется в выступ 5 корI пуса 1, после чего останавливается.

В этот момент опорная поверхность

40 рукоятки 32 управления надежно стопорит толкатель 7, а следовательно, замок от самопроизвольного раскрывания. Замок закрыт, гермотара закрыта. Если усилия пружины 28 недостаточно для создания герметичного соединения между крышкой 43 емкости и корпусом 42, то шток 22 может быть соединен с приводом 46, например, силового цилиндра. Привод 46 включается в работу только в тот момент, когда петля 43 упрется в крюк

44 и нажимная втулка 19 начнет движение относительно штока 22, который увеличивает силу сжатия прокладки 45, создавая надежное герметичное соединение крышки 43 емкости с корпусом емкости 42.

Для отпирания замка и емкости рукоятку 32 управления вручную поворачивают по стрелке Б, и взаимодействие деталей замка осуществляется в обратном порядке. Первоначально двигается только рукоятка 32 управления, затем освобождается вершина 35

41 толкателя 7, который под воздействием нажимной втулки 19, испытывающей давление со стороны пружины

28, начинает поворачиваться вокруг пальца 6, но только до тех пор, по- 40 ка штифт 23 не упрется в поверхность паза 20. Дальнейшее движение деталей замка прекращается до тех пор, пока рукоятка 32 управления, продолжая поворот, при помощи штифта 36 не нач- 45 нет воздействовать на выступ 9 ползуна 8. С этого момента рукоятка 32 управления начинает двигать ползун

8, а также связанные с ним шток 22 и петлю 13 вдоль оси замка. Выступ

14 петли 13 входит в зацепление со скошенным выступом 4 корпуса 1 и скользит по нему, опускаясь, поворачивает петлю 13 вокруг пальца 12 и закручивает пружину 17. Петля 13

89 .4 расцепляется с крюком 44 и освобождает его. В этот момент рукоятка 32 управления своей поверхностью 39 упирается в выступ 5 корпуса 1 и останавливается. Выступ 14 петли 13 остается под выступом 4 корпуса 1 и не дает петле самопроизвольно повернуться и захватить крюк 44. Замок и емкость открыты.

Если шток 22 соединен с приводом, то действие замка происходит таким же образом, так как действие привода прекращается в тот момент, когда штифт 23 упрется в поверхность паза 20. формула изобретения

Натяжной замок преимущественно для крышек емкостей и гермотар, содержащий расположенный на одной иэ соединяемых деталей корпус с упором, имеющим направляющее отверстие, петлю, средство управления петлей, включающае шток, размещенный в направляющем отверстии упора с воэможностью продольного перемещения, пружину, установленную на корпусе поворотную рукоятку с кулачковым выступом, фиксирующий толкатель, выполненный в виде кулачка, шарнирно соединенного с корпусом и взаимодействующего с кулачковым выступом рукоятки, установленную на штоке с воэможностью перемещения вдоль него втулку, кинематически связанную с фиксирующим толкателем, и крюк, установленный на другой соединяемой детали для взаимодействия с петлей, о т л и ч а юшийся тем, что, с целью повышения надежности работы, средство управления петлей снабжено ползуном с выполненным на нем выступом, а корпус — П-образными направляющими под ползун и скошенным выступом, петля имеет ответный выступ, взаимодействующий с выступом корпуса, ползун соединен с петлей при помощи пальца, на котором установлена пружина, закрепленная своими концами в теле. ползуна и взаимодействующая своей средней частью с петлей, а кулачковый выступ рукоятки управления снабжен штифтом для воздействия на выступ ползуна.

1313989

S 9 33

39 ЗФ

ФЮ ЧЗ i>
