Изобретение может быть использовано при добыче и разделке блочного камня и разрушении бетонных фундаментов. Цель изобретения - снижение энергоемкости раз рушения за счет создания ш.елей концентраторов напряжений резанием. К противолежашим скошенным поверхностям распорного клина (РК) 2 рабочего органа прилегают раздвижные шеки (РЩ) 4. В плоскости , перпендикулярной продольной осевой плоскости РЩ 4, на противоположных поверхностях РК 2 жестко установлены с возможностью съема клиновые лезвия (КЛ) 3, приспособления для создания щелей концентраторов напряжений. Заострениями КЛ 3 ориентированы в сторону от РК 2. В пробуренный в блоке камня шпур вставляют рабочий орган так, чтобы РЩ 4 (направления распорных усилий) были ориентированы перпендикулярно линии намеченного раскола, а режушие кромки КЛ 3 расположились в плоскости намеченного раскола. Вдвигая РК 2 между РЩ 4, создают распорное усилие на стенки шпура. Одновременно КЛ 3 нарезают на стенках шпура шели концентраторы напряжений. По достижении заданной величины усилий распора происходит разрушение объекта по плоскости расположения шелей, 1 з.п. ф-лы, 4 ил. S (Л оо 4 о СП ЬО

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (191 (11) (su 4 Е 21 С 37 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3868589/22-03 (22) 18.03.85 (46) 30.05.87. Бюл. № 20 (71) Институт автоматики АН КиргССР (72) О. Д. Алимов, М. Т. Мамасаидов и P. А. Мендекеев (53) 622.210.75 (088.8) (56) Авторское свидетельство СССР № 899937, кл. Е 21 С 37/02, 1980.

Авторское свидетельство СССР № 1059174, кл. Е 21 С 37/02, 1982. (54) РАБОЧИЙ ОРГАН ДЛЯ НАПРАВЛЕННОГО РАЗРУШЕНИЯ МОНОЛИТНЫХ

ОБЪЕКТОВ (57) Изобретение может быть использовано при добыче и разделке блочного камня и разрушении бетонных фундаментов. Цель изобретения — снижение энергоемкости раз рушения за счет создания щелей концентраторов напряжений резанием. К противолежащим скошенным поверхностям распорного клина (РК) 2 рабочего органа прилегают раздвижные щеки (РЩ) 4. В плоскости, перпендикулярной продольной осевой плоскости РЩ 4, на противоположных поверхностях РК 2 жестко установлены с возможностью съема клиновые лезвия (КЛ) 3, приспособления для создания щелей концентраторов напряжений. Заострениями КЛ

3 ориентированы в сторону от РК 2. В пробуренный в блоке камня шпур вставляют рабочий орган так, чтобы PIII, 4 (направления распорных усилий) были ориентированы перпендикулярно линии намеченного раскола, а режущие кромки КЛ 3 расположились в плоскости намеченного раскола.

Вдвигая РК 2 между РЩ 4. создают распорное усилие на стенки шпура. Одновременно КЛ 3 нарезают на стенках шнура спели концентраторы напряжений. По достижении заданной величины усилий распора происходит разрушение объекта по плоскости расположения щелей. 1 з и. ф лы, 4 ил.

1314052

Изобретение относится к устройствам для направленного разрушения горных пород и может быть использовано при добыче и разделке блочного камня, разрушении бетонных фундаментов и т.д.

Целью изобретения является снижение энергоемкости разрушения «а счет создания щелей концентраторов напряжений резанием.

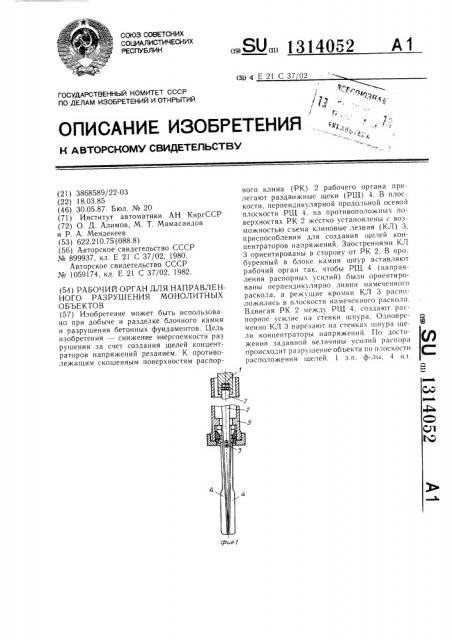

На фиг. 1 изображен рабочий орган в сборе с гидроцилиндром привода распорного клина; на фиг. 2 — конструкция крепления клиновых лезвий к распорному клину: на фиг. 3 — схема работы органа; на фиг. 4 — сечение А — А на фиг. 3.

Рабочий орган для направленного разрушения монолитных объектов включает связанный со штоком 1 гидроцилиндра распорный клин 2. На противоположных сторонах клина 2 жестко установлены клиновые лезвия 3 приспособления для создания щелей концентраторов напряжений. Заострения клиновых лезвий 3 ориентированы в сторону от распорного клина. К скошенным поверхностям клина 2 прилегают раздвижные

1цеки 4. Продольная осевая плоскость 1цек 4 перпендикулярна плоскости ориентации клиновых лезвий. Раздвижные щеки связаны с корпусом 5 гидроцилиндра. Клиновые лезвия пречставляют собой твердосплавную вставку 6 с треугольной режущей кромкой 7.

Лезвия 3 закреплены на распорном клине с возможностью сьема, например, винтами 8.

Рабочий орган работает следующим образом.

В пробуреннь1й в блоке камня 9 шнур

1О вставляют рабочий орган так, чтобы раздвижные щеки направления распорных усилий были ориентированы перпендикулярно линии намеченного раскола, а режущие кромки 7 лезвий 3 расположились в плоскости намеченного раскола. Вдвигая клин 2 между щек 4, создают распорное усилие на стенки шпура. Одновременно лезвия 3 нарезают на стенках шпура щели концентраторы напряжений. При достижении заданной величины усилия распора происходит разрушение объекта по плоскости расположения шелей.

Формула изобретения

1. Рабочий орган для направленного разрушения монолитных объектов, включающий распорный клин, раздвижные щеки, прилегающие к противолежащим скошенным поверхностям распорного клина, и приспособление для создания щелей концент20 раторов напряжений в виде клиновых лезвий, установленных по обе стороны распорного клина в плоскости, перпендикулярной продольной осевой плоскости раздвижных щек, и ориентированных заострениями в сторону от распорного клина, отличающийся тем, что, с целью снижения энергоемкости разрушения за счет создания щелей концентраторов напряжений резанием, клиновые лезвия установлены жестко на соответствуюших поверхностях распорного клина.

2. Орган по 11. 1, отличающийся тем, что клиновые лезвия установлены на распорном клине с возможностью съема.

1314052
