Реферат



Изобретение относится к конструктивным элементам армировки шахтных стволов в угольной промышленности и применяется в условиях вертикальных стволов, армируемых коробчатыми проводниками с фиксацией проводника на каждом ярусе расстрелов . Целью изобретения является повышение надежности крепления коробчатого проводника к расстрелу. Устройство включает кронштейны (К) 9 расстрела 2, К проводника 1 и зубчатые фиксаторы 5, установленные на болтах. Причем К проводника 1 содержит расположенные вертикально овальные отверстия, а К 9 - аналогичные отверстия, расположенные горизонтально. На К. проводника 1 параллельно оси овальных отверстий закреплены планки с пазом. Один из зубьев фиксатора 5 выполнен по центру оси, а дру гие зубья выполнены смеш,енными под углом к оси фиксатора 5. Он установлен с возможностью размещения одного из зубьев в пазу планки. Проводник 1 с К перемещают в горизонтальной и вертикальной плоскостях до заданного положения. Между К проводника 1 и К 9 устанавливают прокладки 3. На болты насаживают фиксаторы 5. Вставляют болты в овальные отверстия К проводника 1. Поворотом фиксатора 5 совмещают один из зубьев с пазом и вставляют в него зуб. На свободные концы болтов насаживают фиксаторы 5 и повторяют операцию уста- HOBKta зуба в паз планки. Потом заворачивают гайки 7, обеспечивая фиксацию проводника 1 в заданном положении. 7 ил. i W со 4:; О с

СОЮЗ СОВЕТСКИХ

СО!.!ИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (5D4 Е21 D700 СОСО® зщ е те, ав„, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

Фие. t

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

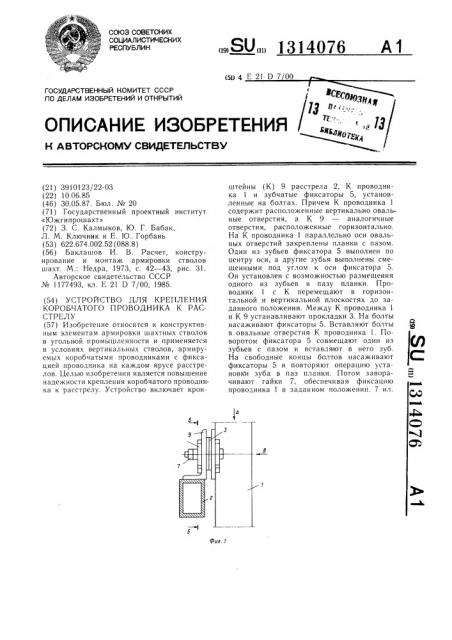

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3910123/22-03 (22) 10.06.85 (46) 30.05.87. Бюл. № 20 (71) Государственный проектный институт

«Южгипрошахт» (72) 3. С. Калмыков, Ю. Г. Бабак, Л. М. Ключник и Е. Ю.. Горбань (53) 622.674.002.52 (088.8) (56) Баклашов И. В. Расчет, конструирование и монтаж армировки стволов шахт. М.: Недра, 1973, с. 42 — 43, рис. 31.

Авторское свидетельство СССР № 1177493, кл. E 21 D 7/00, 1985. (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ

КОРОБЧАТОГО ПРОВОДНИКА К РАССТРЕЛУ (57) Изобретение относится к конструктивным элементам армировки шахтных стволов в угольной промышленности и применяется в условиях вертикальных стволов, армируемых коробчатыми проводниками с фиксацией проводника на каждом ярусе расстрелов. Целью изобретения является повышение надежности крепления коробчатого проводника к расстрелу. Устройство включает крон„.SU» 1314076 А1 штейны (К) 9 расстрела 2, К проводника 1 и зубчатые фиксаторы 5, установленные на болтах. Причем К проводника 1 содержит расположенные вертикально овальные отверстия, а К 9 — аналогичные отверстия, расположенные горизонтально.

На К проводника 1 параллельно оси овальных отверстий закреплены планки с пазом.

Один из зубьев фиксатора 5 выполнен по центру оси, а другие зубья выполнены смещенными под углом к оси фиксатора 5.

Он установлен с возможностью размещения одного из зубьев в пазу планки. Проводник 1 с К перемещают в горизонтальной и вертикальной плоскостях до заданного положения. Между К проводника 1 и К 9 устанавливают прокладки 3. На болты насаживают фиксаторы 5. Вставляют болты в овальные отверстия К проводника 1. Поворотом фиксатора 5 совмещают один из зубьев с пазом и вставляют в него зуб.

На свободные концы болтов насаживают фиксаторы 5 и повторяют операцию установки зуба в паз планки. Потом заворачивают гайки 7, обеспечивая фиксацию проводника 1 в заданном положении. 7 ил.

1314076

Формула изобретения

ВидA

Изобретение относится к конструктивным элементам армировки шахтных стволов в угольной промышленности и применяется в условиях вертикальных стволов, армируемых коробчатыми проводниками с фиксацией проводника на каждом ярусе расстрелов.

Целью изобретения является повышение надежности крепления коробчатого проводника к расстрелу.

На фиг. 1 изображен узел крепления коробчатого проводника к коробчатому расстрелу; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — сечение Б — Б на фиг. 1; на фиг. 4 — вид В на фиг. 1; на фиг. 5 — узел 1 на фиг. 3 при сопряжении зуба с пазом планки; на фиг. 6 то же, при сопряжении зуба с пазом планки (плоскость А зубчатого фиксатора наружу); на рис. 7 — то же, при сопряжении зуба с пазом планки (плоскость Б зубчатого фиксатора наружу).

Устройство для крепления коробчатого проводника к расстрелу содержит проводник

1, расстрел 2, прокладки 3, планки с пазом 4, закрепленными на кронштейне параллельно оси овальных отверстий, зубчатые фиксаторы 5, установленные на болтах 6, гайки 7, кронштейны 8 проводников, кронштейны 9 расстрелов.

Кронштейн 8 содержит овальные отверстия 10, расположенные вертикально, а кронштейн 9 — аналогичные отверстия, расположенные горизонтально.

Фиксация проводника в заданном положении осуществляется следуюшим образом: проводник 1 с кронштейном 8 перемещают в горизонтальной и вертикальной плоскос5 тях до заданного положения, между кронштейном 8 и кронштейном 9 устанавливают прокладки 3, на болты насаживают зубчатые фиксаторы 5, вставляют болты 6 в овальные отверстия 10, поворотом зубчатого фиксатора 5 совмешают один из зубьев с пазом планки 4 и вставляют зуб в паз, на свободные концы болтов 6 насаживают зубчатые фиксаторы 5 и повторяют операцию установки зуба в паз, после чего заворачивают гайки 7. При этом обеспе15 чивается фиксация проводника 1 в заданном положении.

Устройство для крепления коробчатого проводника к расстрелу, включающее кронштейны расстрелов и проводников с овальными отверстиями в двух взаимно перпендикулярных плоскостях, отличающееся тем, что, с целью повышения надежности крепления, оно снабжено зубчатыми фиксаторами, установленными на болтах, и планками с пазами, закрепленными на кронштейне параллельно оси овальных отверстий, при этом один из зубьев фиксатора выполнен по центру оси, а другие зубья

Зр выполнены смегценными,под углом к оси фиксатора, причем зуб фиксатора установлен с возможностью размещения одного из зубьев в пазу планки в заданном положении.!

314076!

3 !4076
