Способ утилизации тепловой энергии вытяжного воздуха

Способ утилизации тепловой энергии вытяжного воздуха

Иллюстрации

Показать все

Реферат



Изобретение относится к технике вентиляции и кондиционирования воздуха . Цель изобретения - снижение энергетических затрат. После прохождения вытяжного воздуха через адсорбер 9 и насыцения адсорбента (А) вредными компонентами осуществляют периодическую регенерацию А высокотемпературным теплоносителем (Т). Последний подают от источника в адсорбер 9 по входному трубопроводу 10 и отбирают по выходному трубопроводу 11 через теплоутилизатор 18 с возвратом Т с продуктами десорбции снова к источнику высокотемпературного Т на дожигание. При прохождении Т с продyктa ш десорбции через теплоутилизатор 18 осуществляется подогрев приточного воздуха. После десорбции слой А охлаждают наружным воздухом, при этом в теплоутилизаторе 18 осуществляется передача тепла от подогретого в адсорбере 9 нар гжного воздуха приточному воздуху, после чего наружный воздух выбрасывается в атмосферу . 1 ил. ш с/) fJpumoi/Hb/u 1J do:}di/x -Й . IS 7J В атмосферу И / 75 24 Цх| - - 25 Продукты . Десорбиоун ща среда .„ / Вентиллцион- 25 7i Hbfe 8biffpoct / 21

СС8ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„.SU 1314203 А1 (51) 4 Г 24 F 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

7РФЮ /

PgA

РМ/

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3904426/29-06 (22) 08.04.85 (46) 30.05.87. Бюл. № 20 (72) А.Л.Шелыгин и Л.А.Шелыгин (53) 697.94(088.8) (56) Нестеренко А.В. Основы термодинамических расчетов вентиляции и кондиционирования воздуха. М.: Высшая школа, 1965, с.273-274, рис. 101. (54) СПОСОБ УТИЛИЗАЦИИ ТЕПЛОВОЙ ЭНЕРГИИ ВЫТЯЖНОГО ВОЗДУХА (57) Изобретение относится к технике вентиляции и кондиционирования воздуха. Цель изобретения — снижение энергетических затрат. После прохож- . дения вытяжного воздуха через адсорбер 9 и насыщения адсорбента (А) вредными компонентами осуществляют периодическую регенерацию А высокотемпературным теплоносителем (Т).

Последний подают от источника в адсорбер 9 по входному трубопроводу 10 и отбирают по выходному трубопроводу

11 через теплоутилизатор 18 с возвратом Т с продуктами десорбции снова к источнику высокотемпературного Т на дожигание. При прохождении Т с продуктами десорбции через теплоутили.затор 18 осуществляется подогрев приточного воздуха. После десорбции слой

А охлаждают наружным воздухом, при этом в теплоутилизаторе 18 осуществляется передача тепла от подогретого в адсорбере 9 наружного воздуха приточному воздуху, после чего наружный воздух выбрасывается в атмосферу. 1 ил.

1314203

Изобретение относится к технике вентиляции и кондиционирования воздуха.

Целью изобретения является снижение энергетических затрат. 5

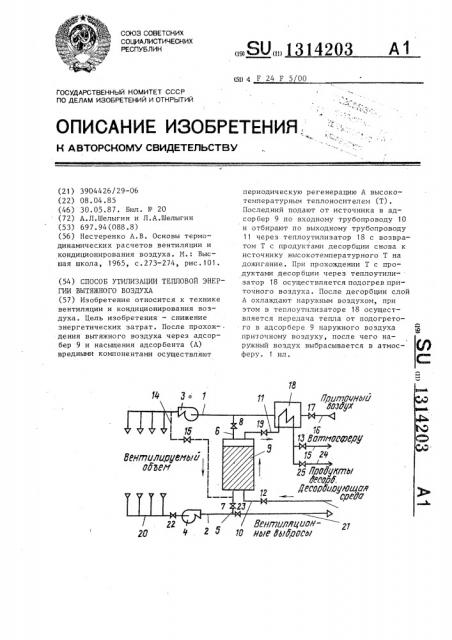

На чертеже представлена принципиальная схема устройства для реализации способа утилизации тепловой энергии вытяжного воздуха.

Устройство для реализации способа утилизации тепловой энергии вытяжного воздуха содержит приточный 1 и вытяжной 2 каналы с нагнетателями 3 и 4, подключенный к каналам 1 и 2 входом S и выходом 6 с запорными эле15 ментами 7 и 8 адсорбер 9, который сообщен входным 10 и выходным 11 трубо- проводами через запорный элемент l2 с источником (не показано) высокотемпературного теплоносителя и через запорный элемент 13 — с атмосферой.

Адсорбер 9 подключен со стороны вытяжного канала 2 через перепускной трубопровод 14 с запорным элементом

15 к приточному каналу 1. На входе

16 приточного канала 1 последовательно по ходу воздуха установлен запорный элемент 17 и теплоутилизатор 18, который подключен к выходному трубо. проводу 11, имеющему дополнительный запорный элемент 19. На входе 20 вытяжного канала 2 и на его выходе 21 установлены соответственно запорные клапаны 22 и 23. Выходной трубопровод 11 через дополнительный трубопро35 вод 24 с запорным элементом 25 сообщен с источником высокого температурного теплоносителя (не показано) .

Устройство для реализации способа

40 утилизации тепловой энергии вытяжного воздуха работает следующим образом.

Нагнетателями З.и 4 осуществляют подачу по приточному 1 и вытяжному 2 каналам потоков соответственно приточного и вытяжного воздуха, при этом запорные элементы 7, 8 17, 22 и 23 находятся в открытом положении, а запорные элементы 12, 13, 15 19 и 25—

50 в закрытом положении. С целью сохранения постоянства производительности нагнетателей 3 и 4 запорные элементы 17 и 23 частично прикрываются. При прохождении вытяжного воздуха через адсорбер

9 осуществляется выделение из возду55 ха в адсорбенте вредных компонентов с одновременным выделением теплоты адсорбции, после чего очищенный вытяжной воздух смешивают с приточным воздухом и производят подачу обработанного воздуха по приточному каналу в кондиционируемое помещение (не показано).

После насыщения адсорбента вредными компонентами осуществляют периодическую регенерацию адсорбента высокотемпературным теплоносителем, при этом запорные элементы 17 и 23 открывают до положения, обеспечивающего необходимую Hpои3водительность нагнетателей 3 и 4, а также осуществляют открытие запорных элементов 12, 15, 19 и 25. Регенерацию адсорбента проводят высокотемпературным теплоносителем (водяным паром, продуктами сгорания топлива и т.п.), который подают от источника в адсорбер 9 по входному трубопроводу 10 и отбирают по выходному трубопроводу 11 через теплоутилизатор с возвратом теплоноситепя с продуктами десорбции снова к источнику высокотемпературного теплоносителя на дожигание через дополнительный трубопровод 24.

При прохождении теплоносителя с продуктами десорбции через теплоутилизатор 18 осуществляется подогрев приточного воздуха. После десорбции слой адсорбента охлаждают наружным воздухом, при этом. открывают запорные элементы 13 и 15, а запорные элементы 12 и 15 закрывают.

При прохождении поступающего иэ приточного канала 1 наружного воздуха через слой адсорбента происходит его охлаждение с последующей переда- . чей тепла от подогретого в адсорбенте 9 наружного воздуха в теплоутилизаторе 18 приточному воздуху, после чего наружный воздух выбрасывается в атмосферу, После осуществления регенерации адсорбента производят переключение запорных элементов в соответствующее исходное положение с перепуском рециркуляционного воздуха через адсорбер 9 в приточный канал 1.

Формула. изобретения

Способ утилизации тепловой энергии вытяжного воздуха, включающий подачу вытяжного воздуха в адсорбер, смешение с приточным воздухом, подачу отработанного воздуха в конди1314

Составитель М.Ращепкин

Техред Л.Сердюкова Корректор Л.Патай

Редактор Э.Слиган

Заказ 2203/43 Тираж 660 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 ..

Производственно-полиграфическое предприятие, r.Ужгород, ул.Проектная, 4 ционируемое помещение и периодическую регенерацию адсорбента высокотемпературным теплоносителем с выделением продуктов десорбции и последующее охлаждение адсорбента наружным возду- 5 хом, отличающийся тем, что, с целью снижения энергетических

203 4 затрат, высокотемпературный теплоноситель получают путем направления продуктов десорбции на дожигание, а приточный воздух перед смешением подогревают теплом продуктов десорбции или наружного воздуха после охлаждения им адсорбента.
