Реферат



Изобретение относится к технике вентиляции. Цель изобретения - обеспечение саморегулирования темпа изменения скоростных и температурных характеристик приточной струи. Ширина выпускной щели (ВЩ) 2 и расстояние. на котором ВЩ 2 расположена от торца корпуса 1, не превышает половины радиуса перфорированного полуцилиндрического отражателя потока (СП) 3. Если ширина ВЩ 2 больше половины ра диуса СП 3, нарушается тангенциальный подвод струи воздуха к поверхности ОП 3 и последний работает как перфорированный отражательный диск плафонного типа. При расположении ВЩ 2 на расстоянии, большем половины радиуса ОП 3, возникает настильность потока воздуха вдоль боковой стенки корпуса и не обеспечивается саморегулирование темпа изменения скоростных и температурных характеристик. 2 ил. i СО С оо 4iib to о СП

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (Н) SU

14205 А1 (др 4 F 24 F 13/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3916048/29-06 (22) 24. 06. 85 (46) 30. 05. 87. Бюл. К- 20 (71) Всесоюзный научно-исследовательский институт охраны труда ВЦСПС (72) И.Ф.Иолодкин (53) 697.92(088.8) (56) Авторское свидетельство СССР

У 898223, кл . F 24 F 13/Об, 1979. (54) ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ (57) Изобретение относится к технике вентиляции. Цель изобретения — обеспечение саморегулирования темпа изменения скоростных и температурных характеристик приточной струи. Ширина выпускной щели (ВЩ) 2 и расстояние, на котором ВЩ 2 расположена от торца корпуса 1, не превышает половины радиуса перфорированного полуцилиндрического отражателя потока (ОП) 3.

Если ширина ВЩ 2 больше половины радиуса ОП 3, нарушается тангенциальный подвод струи воздуха к поверхности ОП 3 и последний работает как перфорированный отражательный диск плафонного типа. При расположении ВЩ 2 на расстоянии, большем половины радиуса ОП 3, возникает настильность потока воздуха вдоль боковой стенки корпуса и не обеспечивается саморегулирование темпа изменения скорост.— ных и температурных характеристик.

2 ил.

131< 205

Изобретение относится к вентиляционной технике и может быть использовано на промышленных предприятиях с нестационарными технологическими процессами, Целью изобретения является обеспечение саморегулирования темпа изменения скоростных и температурных характеристик приточной струи.

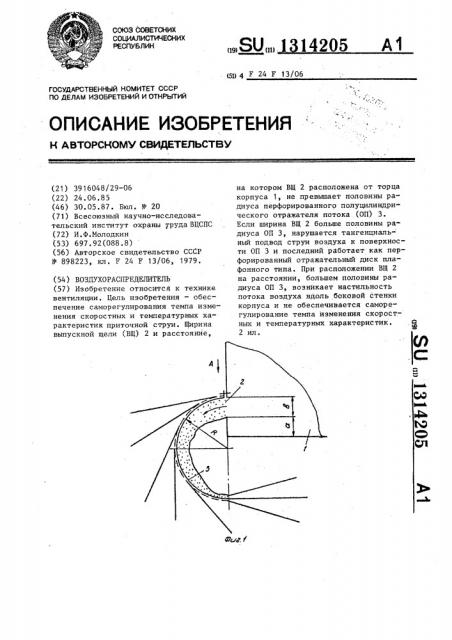

На фиг.1 изображен воздухораспределитель, продольный разрез, на фиг.2 вЂ,вид А на фиг.1.

Воздухораспределитель содержит корпус 1 с выпускной щелью 2 и расположенный с одной из ее продольных сторон перфорированный попуцилиндрический отражатель 3 потока, щель 2 имеет ширину "b" и расположена от It торца корпуса 1 на расстоянии а не превышающем половину радиуса R отражателя 3 потока.

Воздухораспределитель рабОтает следующим образом.

Воздушный поток, пройдя через щель 2 корпуса 1, поступает на перфорированный полуцилиндрический отражатель 3 потока, изменяя направление потока отдельчыми веерными сгруйками распределяется по помещению не

ДО показано). Потеряв часть своей кинетической энергии на изменение направления движения и на прохожцение через перфорацию отражателя 3 потока, веерные струйки воздуха в рабочей 35 зоне (не показано) сливаются в единый поток воздуха с нормативной скоростью. При этом при минимальчом расходе приточного воздуха угол раскрытия струи, истекающей из воздухораспределителя, минимальный. При увеличении расхода воздуха угол раскрытия струи увеличивается, поскольку коэффициент сопротивления прохождению части потока воздуха через верфорированный отражатель 3 практически не изменяется при колебании расхода воздуха, а изменяется лишь количество стекающего с отражателя 3 потока воздуха перед ним. Угол расширения струи оказывает наибольшее влияние на коэффициенты, характеризующие темп изменения осевой скорости (m) и темп изменения избыточной температуры (n) в приточной струе, которые в этой конструкции воздухораспределителя могут уменьшаться в несколько раз.

Если ширина щели 2 выполнена большей половины радиуса R отражателя потока, например равна его диаметру, то нарушается тангенциальный подвод струи воздуха к цилиндрической IIo- 1 верхности отражателя 3 потока. При подаче струи воздуха не по касательной к отражателю 3 потока, а в центр отражателя 3, последний работает как перфорированный отражательный диск плафонного типа. Если расположить щель 2 на расстоянии "a" более половины радиуса R отражателя 3 потока, возникает настильность потока воздуха вдоль боковой стенки корпуса, и саморегулирование темпа изменения скоростных и температурных характеристик не обеспечивается.

Формула изобретения

Во здухор а спр ед елит ель, содержащий корпус с выпускной щелью и расположенный с одной из ее продольных сторон перфорированный полуцилиндрический отражатепь потока, о т л и ч а ю шийся тем, что, с целью обеспе-, чения саморегулирования темпа изменения скоростных и температурных характеристик приточной струи, щель имеет ширину и расположена от корпуса на расстоянии, не превышающем половину радиуса отражателя потока.

1314205
