Устройство для юстировки осветительно-проекционных систем

Устройство для юстировки осветительно-проекционных систем

Иллюстрации

Показать все

Реферат



Изобретение относится к оптикомеханической промьшшенности и может быть использовано при производстве диапроекторов, алоскопов, имитаторов освещенности. Цель изобретения - повышение точности и быстродействия юстировочных работ. На экране блока 7 графического отображения получают импульсы, уровни которых пропорциональны значениям освещенности в измеряемых точках поля изображения юстируемой системы. Подвижками элементов осветительно-проекционной системы добиваются оптимального изображения импульсов на экране блока 7 графического отображения, когда их уровни равны между собой или их разница является допустимой. При включении устройства автоматического расчета для определения численных значений освещенности и неравномерности освещенности в арифметико-логическом устройстве 10 производится вьщеление кода минимального и максимального значений величины освещенности юстируемой системы , которые с помощью дешифратора цифрового устройства 11 отображения индицируются на его цифровом индикаторе . 1 з.п. ф-лы, 1 ил. (Л х-х со 4 ю со СА

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1

SU„„131429 (д1) 4 С 02 В 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4001189/24-10 (22) 06.01.86 (46) 30.05.87. Бюл. Ф 20 (72) В.И. Артишевский, Б,А. Кузнецов и Н.М. Суковицын (53) 681.4.07(088.8) (56) Волосов Д.С. и др. Теория и расчет светооптических систем проекционных приборов. M.: Искусство,1960, гл. 13.

Методы измерения освещенности и неравномерности освещенности, с. 12.

ГОСТ 18720.0-80. (54) УСТРОЙСТВО ДЛЯ ЮСТИРОВКИ ОСВЕ-

ТИТЕЛЬНО-ПРОЕКЦИОННЫХ СИСТЕМ (57) Изобретение относится к оптикомеханической промышленности и может быть использовано при производстве диапроекторов, алоскопов, имитаторов освещенности, Цель изобретения — по:— вышение точности и быстродействия юстировочных работ. На экране блока 7.

1 графического отображения получают импульсы, уровни которых пропорциональны значениям освещенности в измеряемых точках поля изображения юстируемой системы. Подвижками элементов осветительно-проекционной системыдобиваются оптимального изображения импульсов на экране блока 7 графического отображения, когда их уровни равны между собой или их разница является допустимой. При включении устройства автоматического расчета для определения численных значений освещенности и неравномерности освещенности в арифметико-логическом устройстве 1О производится выделение кода минимального и максимального значений Е величины освещенности юстируемой системы, которые с помощью дешифратора цифрового устройства 11 отображения С, индицируются на его цифровом индикаторе. 1 з.п. ф-лы, 1 ил.

293 уровни которых пропорциональны значениям освещенности в измеряемых точках поля, изображения юс.тируемой сис-. темы. Подвижками элементов осветительно-проекционной системы (источника света, отражателя, контротражателя и др.) добиваются бптимального и.зображения импульсов на экране блока 7 графического отображения, когда

10 их уровни равны между собой или их разница является допустимой.

По окончании юстировки или во вре мя ее (с целью определения численных значений освещенности и неравномерf5 ности освещенности осветительно-проекционной системы) включают устройство автоматического расчета. Для этого с выхода коммутатора 5 аналоговых сигналов напряжение поступает на вход

20 аналого-цифрового преобразователя 9, а далее в виде кода на вход арифметико-логического устройства 10. В нем производится выделение кода минимального и максимального значений величины освещенности юстируемой системы, а также расчет численных значений и неравномерности освещенности. Эти значения с помощью дешифратора цифрового устройства 11 отображения ин30 дуцируются на его цифровом индикаторе, 1 1314

Изобретение относится к оптико-механической промышленности и может быть использовано при производстве различных типов диапроекторов, алоскопов, имитаторов освещенности и т.д., где по технологическому циклу обязательно требуется юстировка их осветительно-проекционных систем для достижения требуемых значений освещенности и неравномерности освещенности, Цель изобретения — повышение точности и быстродействия юстировочных работ.

1. Устройство для юстировки осветительно-проекционных систем, включающее фотоприемники, о т л и ч а ющ е е с я тем, что, с целью повьппения точности„ в нем перед фотоприем40 никами дополнительно введены световоды, одни из торцов которьгх размещены в плоскости изображения осветительнопроекционной. системы, а другие совмещены каждый с соответствующим фото45 приемником, выход каждого из которых подключен к входу регулируемого усилителя, выходы усилителей соединены с первым входом коммутатора, к второму входу которого подключен генератор тактирующей частоты, а выход коммутатора соединен с одним входом блока графического отображения, к другому входу которого подключен выход формирователя положения меток.

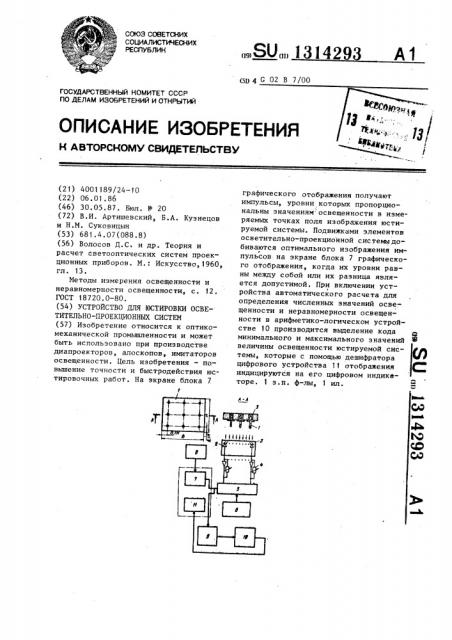

На чертеже изображена блок-схема предлагаемого устройства.

Устройство содержит световоды 1, 1 один из торцов которьгх размещен в плоскости изображения осветительнопроекционных систем, а другие совмещены каждый с соответствующим фотоприемником 2, которые образуют блок

3 фотоприемников. Этот блок через свои регулируемые усилители 4 соединен с коммутатором 5 аналоговых сигналов, на который с генератора 6 тактирующей частоты поступают импульсы тактовой частоты. Для графического отображения импульсов от фотоприемников в устройство введен блок 7 графического отображения, соединенный с формирователем 8 меток.

С целью автоматизации процесса определения численных значений освещенности и неравномерности освещенности юстируемой осветительно-проекционной системы в устройстве использованы аналого-цифровой преобразователь 9 и арифметико-логическое устройство 10, в котором и производится расчет численных значений светотехнических характеристик. Для индикации этих величин введено цифровое устройство 11 отображения (например, цифровой индикатор).

Устройство работает следующим образом.

Торцы световодов 1 устанавливают в плоскость изображения юстируемой осветительно-проекционной системы.

Предварительно с целью исключения разброса по чувствительности фотоприемников последние калибруются по одному и тому же источнику света с помощью регулируемых усилителей 4. Включают питание источника света юстируемой. осветительно-проекционной системы. На экране блока 7 графического отображения получают импульсы, формула изобретения

2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что, с целью повьппения быстродействия путем авто- . матизации определения освещенности, и

Составитель С. Соколов

Техред В.Кадар Корректор С. Черни

Редактор А. Ревин

Заказ 2210/47 Тирах 522 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5.Производственно-полиграфическое предприятие, г. Ухгород, ул. Проектная, Ф

3 13.14293 4 ее неравномерности, выход коммутатора гического устройства, выход которого дополнительно соединен через аналого- подключен к входу цифрового устройстцифровой преобразователь с входом ло-. ва отобракения.
