Устройство для компенсации зоны нечувствительности

Устройство для компенсации зоны нечувствительности

Иллюстрации

Показать все

Реферат



Изобретение относится к средствам автоматического управления и может быть использовано в устройствах управления радиолокационными столбцами. Цель изобретения - повышение точности устройства. Поставленная цель достигается тем, что в цепь компенсации нелинейности дополнительновключается дифференциатор и суммирующий усилитель. Это позволяет устранить влияние запаздывания поляризованного реле на точность компенсации нелинейности. 1 ил. оо 4 00 О Од

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ((9) Ы3 (lll

A t

1 ф

jв

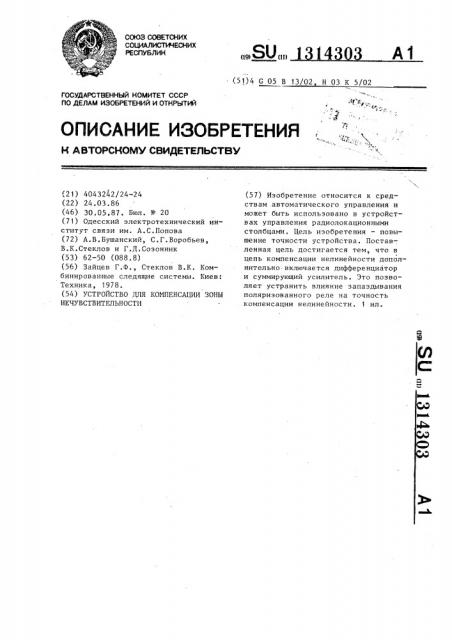

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4043242/24-24 (22) 24.03.86 (46) 30.05.87. Бюл. N - 20 (71) Одесский электротехнический институт связи им. А.С.Попова (72) А.В.Бушанский, С.Г.Воробьев, В.К.Стеклов и Г.Д.Созонник (53) 62-50 (088.8) (56) Зайцев Г.Ф., Стеклов В.К. Комбинированные следящие системы. Киев:

Техника, 1978. (54) УСТРОЙСТВО ДЛЯ КОМПЕНСАЦИИ ЗОНЫ

НЕЧУВСТВИТЕЛЬНОСТИ (51)4 G 05 В 13/02 Н 03 К 5/02

-:(f „, (, (9

J (57) Изобретение относится к средствам автоматического управления и может быть использовано в устройствах управления радиолокационными столбцами. Цель изобретения — повышение точности устройства. Поставленная цель достигается тем, что в цепь компенсации нелинейности дополнительно.включается дифференциатор и суммирующий усилитель. Это позволяет устранить влияние запаздывания поляризованного реле на точность компенсации нелинейности. 1 ил.

1314303

Составитель П.Кудрявцев

Техред М.Ходанич Корректор О.Тигор

Редактор А.Ревин

Заказ 2212/48 Тираж 864 Подписное

ВН161ПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r Ужгород, ул. Проектная, 4

Изобретение относится к средствам автоматического регулирования и может быть использовано в устройствах управления радиолокационными станциями.

Цель изобретения — повышение точности устройства.

На черТеже изображена схема предлагаемого устройства. Устройство содержит нелинейный

Ф 1, блок 1 с. вдйой нечувствительности, сумматор 2,;поля рзованное реле 3, дифференциат у 4 и,суммирующий усилитель 5.

Устройство работает следующим образом.

При поступлении на вход устройства сигнала x(t) последний дифференцируется дифференциатором 4 и поступает на вход суммирующего усилителя

5. На выходе суммирующего усилителя

5 формируется сигнал

y(t) = x(t) +

dx(t)

2

Суммирующий усилитель 5 позволяет получить требуемое опережение по.фазе и устранить влияние запаздывания реле.

Ф о р м у л а и з.о б р е т е н и я

Устройство для компенсации зоны нечувствительности, содержащее не10 линейный блок, сумматор, подключенный выходом к входу нелинейного блока, и поляризованное реле, о т л ич а ю щ е е с я тем, что, с целью повышения точности устройства, в него введены дифференциатор и суммирующий усилитель, вход дифференциатора соединен с первыми входами сумматора и суммирующего усилителя, второй вход которого подключен к выходу диф20 ференциатора, а выход через поляризованное реле — к второму входу сум- матора.
