Устройство для регулирования температуры печей

Устройство для регулирования температуры печей

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для управления температурным режимом многосекционных или группы односекционных печей с общей магистралью топлива и может быть использовано в нефтеперерабатывающей и нефтехимической промьшшенности, С целью повьшения точности регулирования температуры печей за счет фиксирования допустимых крайних значений диапазона изменения выходных сигналов регуляторов температуры, управляющих регулирующими клапанами, и дополнительного со 4;;а оо

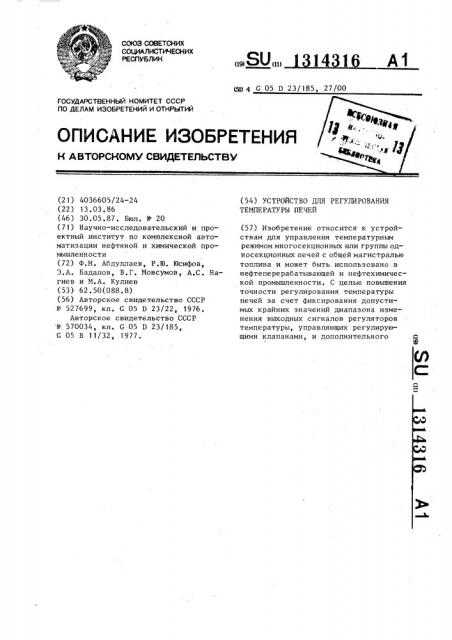

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11) 14 1 (51) 4 G 05 D 23/185, 27/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 1) 4036605/24-24 (22) 13.03.86 (46) 30.05.87. Бюл. № 20 (71) Научно-исследовательский и проектный институт по комплексной автоматизации нефтяной и химической промышленности (72) Ф.M. Абдуллаев, P.Þ. Юсифов, Э.А. Бадалов, В.Г. Мовсумов, А.С. Нагиев и М.А. Кулиев (53) 62.50(088.8) (56) Авторское свидетельство СССР

¹- 527699, кл. С 05 D 23/22, 1976.

Авторское свидетельство СССР ¹ 570034, кл. G 05 D 23/185, G 05 В 11/32, 1977. (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ

ТЕМПЕРАТУРЫ ПЕЧЕЙ (57) Изобретение относится к устройствам для управления температурным режимом многосекционных или группы односекционных печей с общей магистралью топлива и может быть использовано в нефтеперерабатывающей и нефтехимической промышленности. С целью повышения точности регулирования температуры печей за счет фиксирования допустимых крайних значений диапазона изменения вь1ходных сигналов регуляторов температуры, управляющих регулирующими клапанами, и дополнительного

13143 изменения расхода топлива путем изменения давления в общей магистрали топлива в случае выхода какого-то сигнала (сигналов) за установленные пределы, в устройство дополнительно введены блоки типа зоны нечувствительности; входы которых подключены

16 к выходам регуляторов температуры печей, а выходы соединены с входами суммирующего блока, выход которого соединен с входом блока коррекции, подключенного выходом к входу задания регулятора давления в магистрали подвода топлива. 1 ил.

Изобретение относится к устройствам для управления температурным режимом печей, многосекционных или группы односекционных, с общей магистралью топлива и может быть исполь-, зовано в нефтеперерабатывающей и нефтехимической промышленности.

Цель изобретения — повышение точности регулирования температуры печей, На чертеже изображена схема предлагаемого устройства.

Устройство содержит группу однотипных контуров регулирования температуры на выходе из печей 1-3, каждый из.которых состоит иэ последовательно включенных датчиков 4-6 температуры, регуляторов 7-9 температуры и регулирующих органов 10-12, установленных в магистрали топлива на входе в каждую печь, последовательно включенные датчик 13 давления в магистрали топлива, регулятор 14 давления и регулирующий орган 15, установленный в магистрали топлива, а также блоки 16 — 18 с зоной нечувст вительности, входами подключенные к соответствующим выходам регуляторов температуры, а выходами — к входам суммирующего блока 19, выход которого соединен с выходом блока коррекции, состоящего, например, из последовательно соединенных блока аналого-импульсного преобразователя

20 и дискретного шагового интегратора 21 подключенного своим выходом ко входу задания регулятора давления.

Устройство работает следующим образом.

Регуляторы 7-9 и 14 сравнивают текущие значения. параметров с заданными и поддерживают их равенство

2 путем непрерывного формирования управляющих воздействий к регулирующим органам 10-12 и 15 соответственно. Одновременно выходные сигналы регуляторов 7-9 поступают на соответствующие входы блоков 16-18 с зоной нечувствительности, реализующих закон типа зона нечувствительности":

0=-Х„с Х, "

К; (Х„-Х;), при X . Х у; =

К; (Х;-X ), при Х;> X.

15 где i = 1,2,3...

Х; — входной сигнал i-го блока

В установившемся режиме, когда сигналы регуляторов 7-9 находятся в заданных пределах и сигналов рассогласования, вырабатываемых блоками

16-18 нет, задание регулятору 14 давления остается неизменным, т.е. на ранее достигнутом значении. В перес зонои нечувствительности, ТЛ1 11

111аХ

2р и Х вЂ” соответственно минимальное и максимальное значение входного сигнала i-го блока, в пределах которых характеристика i ãî регулирующего

25 о р ган а лин ей н a, К вЂ” коэффициент пропорциональности i-ro блока, у; — выходной сигнал i-го блока.

В блоках 16-18 сигналы X„ сравни30 ваются с устайовленными пределами

Х . и Х . (пределы изменения

rnid u Ill OI х

1 1 сигналов выбираются таким образом, чтобы обеспечить надежное функционирование регулирующих органов 10-12

35 в рабочей, т.е. линейной области), 13.14316 в случае выхода какого-то сигнала (сигналов) за установленные пределы.

Формула изобретения

Составитель Л.Птенцова

Техред М.Ходанич

Редактор А.Ревин

Корректор О.Тигор

Заказ 2212/48

Тираж 864 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4 ходком режиме, в случае выхода одного или нескольких выходных сигналов регуляторов 7-9 за установленные пределы, появившиеся сигналы у. рассогласования поступают на вход суммирующего блока 19, где умножаются на соответствующие коэффициенты, пропорциональные тепловым нагрузкам печей, и суммируются.. Суммарный сигнал отклонения поступает на вход 10 аналого-импульсного преобразователя

20 блока коррекции, в котором входной сигнал преобразуется в пропорциональное число импульсов соответствующего знака. Дискретный шаговый 15 интегратор, ьмея на входе импульс того или иного знака, изменяет задание регулятору 14.

После того, как суммарный сигнал отклонения станет равным нулю, зада- 2О ния регулятора 14 давления стабилизируется на достигнутом уровне.

Использование предлагаемого устройства (по сравнению с известными) повышает точность регулирования тем- 25 пературного режима печей за счет фиксирования допустимых крайних пределов изменения выходных сигналов регуляторов температуры, управляющих регулирующими органами, и дополни- 30 .тельного изменения расхода топлива

Устройство для регулирования температуры печей, содержащее на каждой печи датчик температуры, связанный с соответствующим регулятором температуры печи, подключенным выходом к входу регулирующего органа в магистрали подвода топлива к печи, и последовательно включенные датчик давления в магистрали подвода топлива к печам, регулятор давления и регулирующий орган в магистрали подвода топлива к печам, о т л и ч а ю щ ее с я тем, что, с целью повышения точности устройства, в нем установлены блоки типа "зона нечувствительности" по числу печей, и последовательно соединенные сумматор и блок коррекции, причем вход каждого блока типа зона нечувствительности" подключен к выходу соответствующего регулятора температуры печи, а выход— к соответствующему входу сумматора, выход блока коррекции подключен к входу задания регулятора давления в магистрали подвода топлива к печам.
