Изобретение относится к обучающим устройствам и предназначено для тренировки операторов «слепым методом работы на клавиатуре печатающих аппаратов. Цель изобретения - расщирение дидактических возможностей тренажера. Тренажер содержит блок 1 ввода ответов (клавиатуру телеграфного аппарата ) , блок 2 сравнения (анализа ответов), блок 3 задания программы тренажа, блок 4 предъявления учебной информации и блок 5 регистрации. Новым является введение блока 3 задания программы тренажа, содержащего распределитель 9 импульсов, шесть формирователей кодов 10... 15, элемент ИЛИ 16, элемент 17 запрета, триггер 18 и элемент 19 сигнализации (звуковой индикатор), а также выполнение формирователя кодов из элемента И 20, счетчика 21, дептфратора 22. Сущность изобретения основана на использовании симметричных преобразований для познания структуры объекта. 1 з.п. ф-лы, 2 ил. S 4 СО с:

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1 д11 4 G 09 В 13 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H д BTOPCHOMV СВИДЕТЕЛЬСТВУ

° ° у

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3969486/24-24 (22) 24. 10.85 (46) 30.05.87. Бюл. № 20 (75) С. H. Кудряшова и Н. И. Кудряшов (53) 681.3.071 (088.8) (56) Авторское свидетельство СССР №297207, кл. G 09 В 19/00, 1969.

Авторское свидетельство СССР № 777666, кл. G 09 В 13/00, 1979.

Авторское свидетельство СССР

N597653,,кл. G 09 В 7/06, 1975. (54) ТРЕНАЖЕР ТЕЛЕГРАФИСТА (57) Изобретение относится к обучающим устройствам и предназначено для тренировки операторов «слепым» методом работы на клавиатуре печатающих аппаратов. Цель изобре тения — расширение дидактических возможностей тренажера. Тренажер содержит блок 1 ввода ответов (клавиатуру телеграфного аппарата), блок 2 сравнения (анализа ответов),. блок 3 задания программы тренажа, олок 4 предъявления учебной информации и блок 5 регистрации. Новым является введение блока

3 задания программы тренажа, содержащего распределитель 9 импульсов, шесть формирователей кодов 10...15, элемент ИЛИ 16, элемент 17 запрета, триггер 18 и элемент 19 сигнализации (звуковой индикатор), а также выполнение формирователя кодов из элемента И 20, счетчика 21, дешифратор» 22. Сущность изобретения основана на использовании симметричных преобразований для познания структ :ры объекта. 1 з.п. ф-лы, 2 ил.!

3!4367

Изобретение относится к обуч а !о щим устройствам, предназначенным для тренировки операторов «слепым» методом работы на клавиатуре печатающих (телеграфных), наборных или кодирующих аицаратов.

Целью изобретения является расширение дидактических возможностей устройства за счет формирования навыка ориентирования для всего ноля клавиатуры путем

«слепого» нахождения символов (букв), расноложеHHblx на поле клавиатуры симметрично относительно разных, выбранных условно, осей, точек.

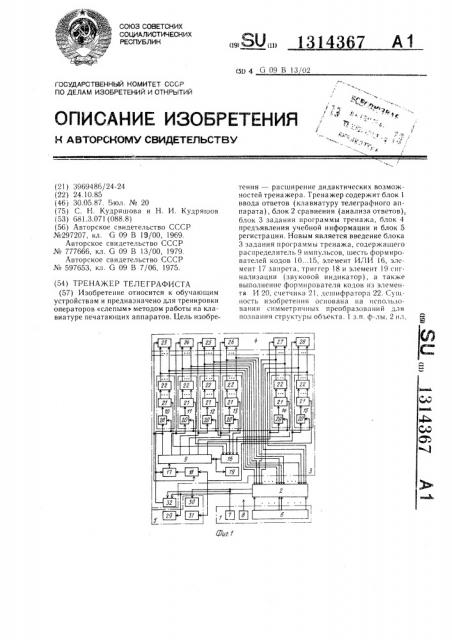

На фиг. 1 изображена структура предлагаемого тренажера; на фиг. 2 — функциональная схема блока сравнения.

Тренажер телеграфистов содержит бл<ж

1 ввода ответов, который выполнен в ви )e клавиатуры телеграфного аппарата, блок

2 сравнения (анализа ответов), блок 3 задания !<рограммы тренажа, блок 4 !!редьявления учебной информации и блок 5 регистрации (результатов), Блок содержит клавиатуру 6, выполненную на микровыключателях, кнопку 7

«IlycK» и кнопку 8 <Сброс», соединенную с входами блоков 3 и 5 (не показано).

Блок 3 вкл!Очает распределитель 9 импульсов кодов, формирователи 10-- !5 кодов, элемент ИЛИ !6, элемент 17 запрета, триггер 18 и элемент !9 сигнализации. Фс)рмирователи 10 — 15 содержат элемент И 20, счетчик 21 и дешифратор 22.

Блок 4 предьявления учебной информации содержит информационные табло 23-—

28, отображающие половину и Bc?o клавиатуру, табло 23 — — ось симметрии УВС, табло 24 — ось симметрии 1ЦЛБ табло 25 центральную симметричную точку Л, табло

26 -- центральну?о симметричнуб точку Л, табло 27 — ось симметрии -- средний pH„! H табло 28 — — ось симметрии, разделяющую правую и левую части клавиатуры. На первых четырех табло изображена половина клавиатуры, на двух последних — вся клавиатура.

Блок 5 включает счетчик 29 правильных ответов, счетчик 30 числа ответов и индикатор 31 «Коне!с». Блок 3 также содержит э.!емент ИЛИ 32.

Блок 2 содержит элементы И 33, элементы ИЛИ 35 и 34, элемент 36 запрета, инвертор 37 и диоды 38 (разделите.-,ьные элементы) .

Тренажер работает следующим образом.

Включают питание, нажимают KIIoIIKK 8, устанавливая распределитель 9 и c«eT»Hки

21, 29 и 30 в исходное состояние, а триггер !

8 — - в нулевое положение. Тренажер готов к работе.

Обучаемый нажимает кноп y 7. Импульс с ее выхода через элемент 31, 1)оступает 1!с! информационный вход элемента 17 и llpo. одит и 3 Вход ра сн pBдBTI итс . I я 9, так К3 к 113 за цреща!ощий вход элемента !7 подается ну.:!евой потенциал с выхода триггера 18, заIlHсав «един?!ц» в первыи разряд. Гдинич)ый потенциал с первого выхода распределителя 9 ностунает на второй вход табло 23, высветив левую половину клавиачуры и ось

УВС, относительно которой обучаемый дол< жсн определить симметричную букву, на вход триггера 18, перебросив его в единичIIoc положение, и )1

И 20, на другой )зход которого в данный момент подается импульс с выходы кнопки 7, обеспечивая прохождение им!!у<ль< а на вход счетчика 21. Сигнал <сдини<ный потенциал) с выхода счетчика 21, воздейстзуя на вход де!Иифратора 22, вызывает появление <а его выходе единичного потенциала, который поступает на один из входов табло 23. высве-! ивая на нем символ (букву), и на один из входов блока, соответствующий букве, сим«I B T p ? I

Обучаемый по высвеченной букве на таб,lo 23 мыс.)ен) о отыскивает си?!х!етричную

20 <.й букву относительно î H УВС и -1 3æHì3åT (ударяет) соответствующий ей клавиш левой клавиатуры 6, обеспечивая гоявление )13 его выходе импульса.

Если обучаемый правильно 0;<цеделил местоположение и воспроизвел соотBercTBy!0щим пальцем левой руки симметр .- ную букву на левой половине клавиатурь: :. To единичный импульс с выхода микровыключате зя к.!

35 на информационный вход злемен 3::6, на выход блока 2 и на один вхо? э.н

<<

<

<<<

<
