Гибкий волновод
Иллюстрации
Реферат
Изобретение относится к радиотехнике . Цель изобретения - улучшение пространственной подвижности. Гибкий волновод содержит трубу, выполненную из электропроводной ленты (ЭГШ) и расположенную внутри гофрированного токопроводящего экрана, покрытого изнутри поглощающим материалом , и два фланца, электрогерметично соединенных с трубой и экраном. ЗИП разрезана с одного конца симметрично вдоль ее оси на две части, каждая из которых свита в коническую или пирамидальную спираль, витки которой частично перекрыты один другим, а последний виток образован другим концом ЭГШ. Выполнение трубы в виде двух соединенных между собой конических или пирамидальных спиралей, работающих как двойная соосная пружина сжатия или растяжения, улучшает пространственную подвижность гибкого волновода,- а уменьшение неоднородностей в нем за счет частичного перекрытия витков спиралей улучшает его электрические характеристики. Показан продольный разрез гибкого волновода и ЭГШ в развернутом и свитом состояниях . 3 ил. (Л : 4 4
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (19) (1!) (5)) 4 Н 01 Р 3/14

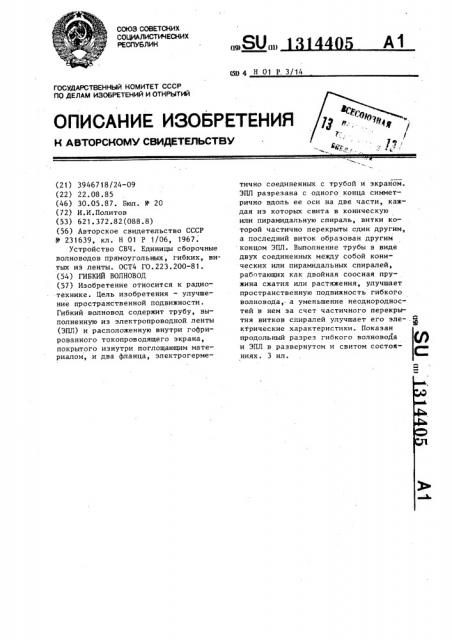

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ASTOPGHOMV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3946718/24-09 (22) 22.08,85 (46) 30.05.87. Бюл. )) 20 (72) И.И.Политов (53) 621.372.82(088.8) (56) Авторское свидетельство СССР
У 231639, кл. Н 01 P 1/06, 1967.
Устройство СВЧ. Единицы сборочные волноводов прямоугольных, гибких, витых из ленты. ОСТ4 Г0.223.200-81. (54) ГИБКИЙ ВОЛНОВОД (57) Изобретение относится к радиотехнике. Цель изобретения — улучшение пространственной подвижности.
Гибкий волновод содержит трубу, выполненную из электропроводной ленты (ЭПЛ) и расположенную внутри гофрированного токопроводящего экрана, покрытого изнутри поглощающим материалом, и два фланца, электрогерметично соединенных с трубой и экраном.
ЭПЛ разрезана с одного конца симметрично вдоль ее оси на две части, каждая из которых свита в коническую или пирамидальную спираль, витки которой частично перекрыты один другим, а последний виток образован другим концом ЭПЛ. Выполнение трубы в виде двух соединенных между собой конических или пирамидальных спиралей, работающих как двойная соосная пружина сжатия или растяжения, улучшает пространственную подвижность гибкого волновода,. а уменьшение неоднородностей в нем за счет частичного перекрьгтия витков спиралей улучшает его эле- . Я ктрические характеристики. Показан продольный разрез гибкого волновода и ЭПЛ. в развернутом и свитом состояниях. 3 ил.
1314405 2
40
Изобретение относится к радиотехнике, а именно к волноводам, и может быть использовано в качестве компенсатора изменений угловых и линейных размеров волноводных трактов.
Цель изобретения — улучшение прост ранственной подвижности.
На фиг.1 изображен гибкий волновод, продольный разрез; на фиг.2 электропроводная лента в развернутом состоянии; на фиг.3 — то же, в свитом состоянии.
Гибкий волновод содержит трубу 1, BbllIoJIHpHëóþ из электропроводной ленты
2, например, из пружинного материала, и расположенную внутри гофрированного токопроводящего экрана 3, например, цилиндрической формы, который покрыт изнутри поглощающим материалом 4, и фланцы 5 и 6, электрогерметично соединенные с трубой 1 и гофрированным токопроводящим экраном
3. Фланец 5 — стандартный, а фланец
6 — круглый и имеет накладку 7 и токопроводящее кольцо 8 с уплотнениями 9.
Электропроводная лента 2 разрезана с одного конца симметрично вдоль ее оси на две части 10 и 11, каждая из которых свита в коническую или пирамидальную спираль 12 и 13, витки которой частично перекрыты один другим, а последний виток образован другим концом 14 электропроводной ленты 2.
Гибкий волновод работает следующим образом.
Гофрированный токопроводящий экран
3 ограничивает длину трубы 1 и не позволяет витками конической или пира— мидальной спирали 12 и 13 выйти из перекрытия по ширине частей 10 и 11, как при изгибе продольной оси трубы
1, так и при занятии токопроводящим экраном 3 крайних положений вд,ль продольной оси. НалиЧие круглого флан ца 6, подсоединяемого к ответному волноводу (не показан) тракта через накладку 7, позволяет зафиксировать взаимное смещение фланцев 5 и 6 на малый угол вокруг продольной оси ърубы 1. Цроходящая по трубе 1 энергия частично проникает в зазор между витками конических или пирамидальных спиралей 12 и 13 и поглощается в поглощающем материале 4, чем снижается отражение от гибкого волновода.
Выполнение трубы 1 в виде двух соединенных между собой конических или пирамидальных спиралей 12 и 13, работающих как двойная соосная пружина сжатия или растяжения, улучшает пространственную подвижность гибкого волновода, а уменьшение неодродностей в нем за счет частичного перекрытия витков спиралей улучшает его эле. ктрические характеристики.
Формула изобретения
Гибкий волновод, содержащий трубу, выполненную из электропроводной ленты и расположенную внутри гофрированного токопроводящего экрана, и фланцы, электрогерметично соединенные с трубой и гофрированным токопроводящим экраном, отличающийся тем, что, с целью улучшения пространственной подвижности, электропроводная лента разрезана с одного конца симметрично вдоль ее оси на две части, каждая из которых свита в коническую или пирамидальную спираль, витки которой частично перекрыты один другим, а последний виток образован другим концом электропроводной ленты.
13 1.4405
1 и 3 0 5
8 8 7 6
Фиг.1
