Щ 13|463

Класс 31с, 8щ

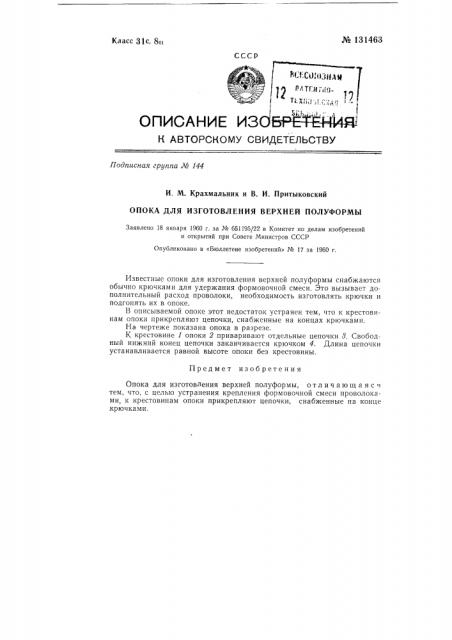

I опиоАнив изовеетвМ4ю

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 144

И. М. Крахмальник и В. И. Притыковский

ОПОКА ДЛЯ ИЗГОТОВЛЕНИЯ ВЕРХНЕЙ ПОЛУФОРМЪ|

Заявлено 18 января 1960 г. за № 651195/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 17 за 1960 г.

Известные опоки для изготовления верхней полуформы снабжаются обычно крючками для удержания формовочной смеси. Это вызывает дополнительный расход проволоки, необходимость изготовлять крючки и подгонять их в опоке.

В описываемой опоке этот недостаток устранен тем, что к крестовинам опоки прикрепляют цепочки, снабженные на концах крючками.

|-1а чертеже показана опока в разрезе.

К крестовине 1 опоки 2 приваривают отдельные цепочки 8, Свободный нижний конец цепочки заканчивается крючком 4. Длина цепочки устанавливается равной высоте опоки без крестовины.

Предмет изоб рете н и я

Опока для изготовления верхней полуформы, о т л и ч а ю щ а я с ч тем, что, с целью устранения крепления формовочной смеси проволоками, к крестовинам опоки прикрепляют цепочки, снабженные на конце крючками.
