Способ обработки прутка в станках-автоматах продольного точения

Способ обработки прутка в станках-автоматах продольного точения

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке материалов и может быть использовано при изготовлении деталей из прутка на станках-автоматах продольного точения. Целью изобретения является повьшение производительности путем совмещения технологических операций . Способ обработки заключается в удержании прутка I при отводе зажимного патрона 4 путем врезания отрезного резца 3 по линии реза. 4 ил.

СОЮЗ СОВЕТСКИХ

СО1.1ИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (5ц 4 В 23 В 1/00

БИЬ;,., .;

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (21) 3960197/25-08 (22) 08.10.85 (46) 07.06.87. Бюл. У 21 (72) Н.M. Мовчан (53) 621 . 941 . 1 (088. 8) (56) Зазерский Е.И. Справочник молодого наладчика токарных автоматов и полуавтоматов. — M.: Высшая школа, 1979, с. 165-167. (54) СПОСОБ ОБРАБОТКИ ПРУТКА В СТАНКАХ-АВТОМАТАХ ПРОДОЛЬНОГО ТОЧЕНИЯ

„„ЯО„, 131514О А I (57) Изобретение относится к обработке материалов и может быть использовано при изготовлении деталей из прутка на станках-автоматах продольного точения. Целью изобретения является повышение производительности путем совмещения технологических операций. Способ обработки заключается в удержании прутка 1 при отводе зажимного патрона 4 путем врезания отрезного резца 3 по линии реза. 4 ил.

1315140

Изобретение относится к обработке материалов резанием и может быть использовано при изготовлении деталей из прутка на станках-автоматах продольного точения.

Целью изобретения является повы-шение производительности путем совмещения технологических о;тераций.

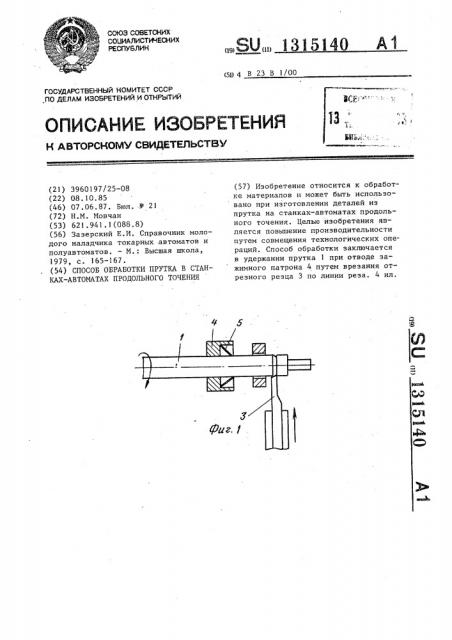

На фиг. 1 представлено выполнение операции врезания отрезного резца; на фиг. 2 — перебег патрона,, на фиг. 3 — завершение операции отрезания обработанной части прутка; «а фиг. 4 — подача прутка в зону обработки.

Способ реализуется следующим образом.

После завершения формирования г:оверхности изготавливаемой из прутка

1 детали 2 производят врезание отрезного резца 3 в поверхность прутка

1 по линии отреза. Затем отводят патрон 4 с разжатым цанговым зажимом 5, удерживая пруток 1 от осевого перемещения заглубленным резцом 3„ фиксируют пруток цангoBbM sB)KHtloM 5 и производят окончательное отрезание обработанной части прутка.

После завершения операции отрезания осевым перемещением патрона производят подачу в зону обработки очередной части прутка, выдвигая его на требуемую длину, и осуществляют обработку формообразующим резцом 6, по завершению которой процесс отрезки обработанной части прутка и его выдвижение на требуемую длину в зону обработки в вышеуказанной последовательности повтовяют. 1О

Применение предложенного способа обеспечивает повышение производительности при обработке прутка в станкахавтоматах продольного точения путем совм щения технологических операций.

Ф о р м у л а и з о б р е т е н и я

Способ обработки прутка в станкахавтоматах продольного точения, заключающийся в формировании обрабатываемой поверхности режущим инструментом, последующем удержании прутка от осевого перемещеьия при отводе зажимного патрона и отрезании обработанной части, отличающийся тем, что, с целью повышения производительности, удержание прутка производят врезанием го линии реза отрез-ЗО ным резцом.

Составитель В. Золотов

Редактор Г. Волкова Техред 3.Олийнык Корректор M. Шароши

Заказ 2240/9 Тираж 975 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
