_#_ 13152|

Класс 42п, 17в1

74п, So

СC(D

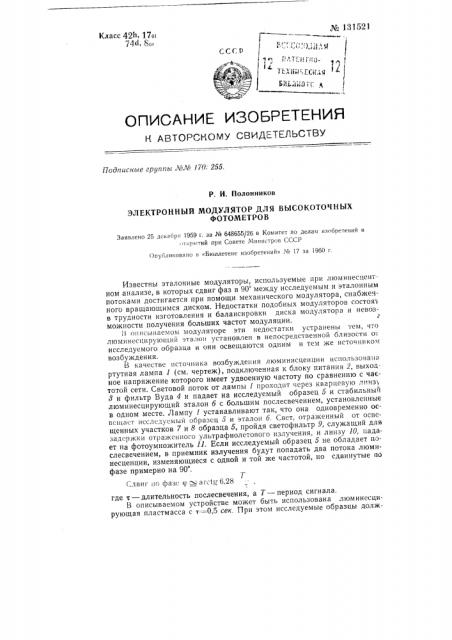

СПИСОЧНИК ИЗСБРКтКНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписные группы МЛЪ 170; 255.

Р. И. Полонников

ЭЛЕКТРОННЫЙ МОДУЛЯТОР ДЛЯ ВЪ|СОКОТОЧНЪ|Х

ФОТОМЕТРО В

Заявлено 25 дскабр t 1959 г. аа К 648655/26 в Комитет по делам изобретений и ткрг"тий при Совете Министров СССР

Опубликовано в «Бкзллетене изобретений» No 17 за 1960 г.

Известны эталонные модуляторы, используемые при люминесцентном анализе, в которых сдвиг фаз в 90 между исследуемым и эталонным потоками достигается при помощи механического модулятора, снабжечного вращающимся диском. Недостатки подобных модуляторов состоя1 в трудности изготовления и балансировки диска модулятора и невозможности получения больших частот модуляции.

1.1 описываемом модуляторе эти недостатки устранены тем, что люминесцирующий эталон установлен в непосредственной близости оисследуемого образца и они освещаются одним и тем же источником возбуждения.

В качестве источника возбуждения люминисценции использована ртутная лампа 1 (см. чертеж), подключенная к блоку питания 2, выходное напряжение которого имеет удвоенную частоту по сравнению с частотой сети. Световой поток от лампы 1 проходит через кварцевую линз1

8 и фильтр Вуда 4 и падает на исследуемый образец 5 и стабильный люминесцирующий эталон б с большим послесвечением, установленные в одном месте. Лампу 1 устанавливают так, что она одновременно освещает исследуемый образсц 5 и эталон 6. Свет, отраженный от освещенных участков 7 и 8 образца 5, пройдя светофильтр 9, служащий для задержки отраженного ультрафиолетового излучения, и линзу 10, падает на фотоумножитель 11. Если исследуемый образец 5 не обладает послесвечением, в приемник излучения будут попадать два потока люминесценции, изменяющиеся с одной и той же частотой, но сдвинутые по фазе примерно на 90 .

Сдвиг -го фаза гр агой< 5,28 где — длительность послесвечения, а Т вЂ” период сигнала.

В описываемом устройстве может быть использована люминесцирующая пластмасса с т-=О,о сек. При этом исследуемые образцы должиы иметь минимальное иослесве«ение (например, нефть, масла и их Irpo:зводине и т. и.) . г

I! Po и . I:!!7 7(«< г i.!Is!

«>лект(70ниый! к!Одулятор д>!я высОкотОч!и! 1, cf)oTorvrpTporr, и«пользу мых ири люминесцситиом анализе, о т л и ч а ю щ и Й с я тем, что, с целью

I o>ri «e«IrsI czar!! a фаз lr 90 (!е>кд7 srawrepsrerirhrrir световы(i! потоком H rro током «ранив ния, стабильный люмииссцирую!ций эталон с большим зрсменем послесвечения по сравнен(по с периодом тока питающего !!сточник возбуждения установлен в том же месте, где помещается исследуемый образец, при этом источник возбуждения установлен так, что освещает

îдновременио эталон и исследуемый образец. (>,да;то (4. С, Кутафина Техред А. A. Кудрявицкая Корректор Л. Ф. Федянини
