Хонинговальная головка

Хонинговальная головка

Иллюстрации

Показать все

Реферат



Изобретение относится к области машиностроения и может быть использовано при хонингованин отверстий. Цель изобретения - повышение качества обрабатываемой поверхности и стойкости рабочих элементов путем создания оптимальной скорости резания. Это достигается выполнением рабочих элементов 3 в виде тел вращения с осями 7, которые размещены в толкателях 5 с возможностью свободного вращения и на которых установлены тормозные втулки 8 с возможностью перемещения и взаимодействия с толкателями 5. 1 ил. (Л со сд to ел со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (111 (51) 4 В 24 В 33/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

@ F ::iå ãОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3984133/25-08 (22) 06.12.85 (46) 07.06.87. Бюл. к= 21 (75) А.Г.Бельфер, Б.И,Ройтбурr, В.А.Шумило и А.М.Шнирман (53) 621.923.5(088.8) (56) Авторское свидетельство СССР

В 1121129, кл. В 24 В 33/08, 1983. (54) ХОНИНГОВАЛЬНАЯ ГОЛОВКА (57) Изобретение относится к области машиностроения и может быть использовано при хонинговании отверстий.

Цель изобретения — повышение качества обрабатываемой поверхности и стойкости рабочих элементов путем создания оптимальной скорости резания. Это достигается выполнением рабочих элементов 3 в виде тел вращения с осямй 7, которые размещены в толкателях 5 с возможностью свободного вращения и на которых установлены тормозные втулки 8 с возможностью перемещения и взаимодействия с толкателями 5. 1 ил.

1315

Составитель Е.Щеславская

Техред Л.Олийнык Корректор Д.Пилипенко

Редактор И.Николайчук

Заказ 2255/15

Тираж 715 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к машиностроению и может быть использовано при хонинговании отверстий.

Цель изобретения — повышение стойкости рабочих элементов и качества обрабатываемой поверхности.

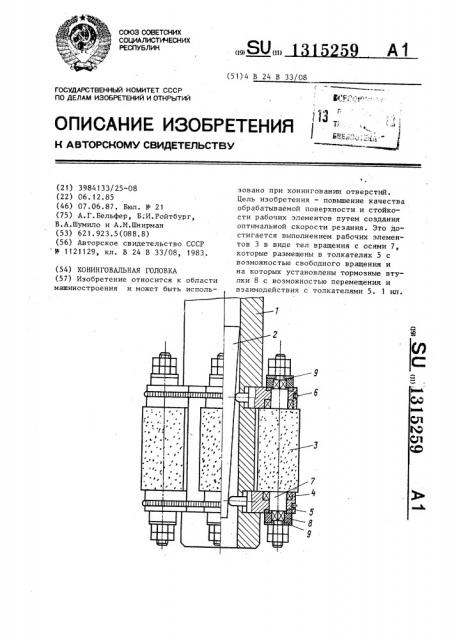

На чертеже представлена предлагаемая хонинговальная головка.

Хонинговальная головка состоит иэ корпуса 1, иглы 2 разжима, связанной 10 с механизмом разжима. станка (не показан), и рабочих элементов 3, выполненных в виде тел вращения и установленных в подшипниках 4, размещенных в толкателях 5. Последние контактируют с конической частью иглы 2 разжима и снабжены кольцевыми пружинами

6 возврата. На осях 7 рабочих элементов 3 установлены тормозные втулки 8, взаимодействующие со сменными 20 шайбами 9.

С момента касания с обрабатываемой поверхностью рабочие элементы 3 начинают вращаться за счет сил сцепления режущих зерен с металлом.

В зависимости от оптимальной скорости резания, определяемой опытным путем, выбирается усилие поджима тор259 2 мозных втулок 8 к толкателям 5 через сменные шайбы 9.

Предлагаемая конструкция позволяет вести обработку беэ торможения рабочих элементов (скорость их вращения максимальна), с полным торможением (без вращения рабочих элементов), а также во всем диапазоне скоростей между этими конечными значениями.

Применение предложенной конструкции позволит вести обработку на оптимальной скорости, что, в свою очередь, повышает качество обрабатываемой поверхности и стойкость рабочих элементов °

Формула изобретения

Хонинговальная головка для обработки отверстий, содержащая рабочие элементы в виде тел вращения, оси которых размещены в толкателях с возможностью свободного вращения, о т— л и ч а ю щ а я с я тем, что, с целью повышения качества поверхности и стойкости рабочих элементов, головка снабжена тормозными втулками, установленными на осях рабочих элементов с возможностью осевого перемещения и взаимодействия с толкателями.
