Изобретение относится к судостроению, в частности к судам для транспортирования контейнеров систем трубопроводного пневмотранспорта.

Цель изобретения — расширение 5 эксплуатационных возможностей путем сникения трудоемкости погрузочно-разгрузочных работ.

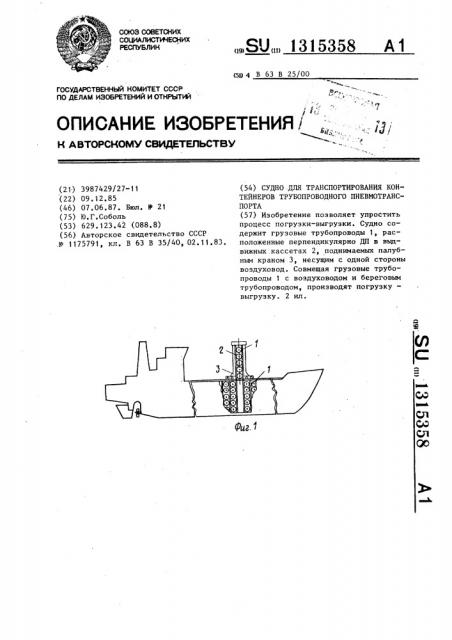

На фиг.1 изображено судно с поперечным расположением грузовых трубо- 10 проводов; на фиг.2 — то же, поперечное сечение.

Судно для транспортирования контейнеров трубопроводного пневмотранспортера содержит грузовые трубопрово- 15 ды 1, расположенные перпендикулярно диаметральной плоскости судна в выдвижных кассетах 2, поднимаемых палубным краном 3, который перемещается вдоль судна и с одной стороны несет съемный воздуховод 4 (с тормозным устройством), к которому при подъеме кассеты поочередно подходят торцы грузовых тр боп ово ов. у р д

Одновременно второй торец поднимаемых грузовых трубопроводов подключается специальной муфтой к береговому трубопроводу 5.

Вдоль пути движения крана распола- 30 гаются технологические трубопроводы

6 и 7, по которым подается сжатый воздух в воздуховод 4 через соответствующие.колонки.

58 2

Для погрузки (выгрузки) судна палубный кран 3 устанавливается над одной из кассет 2, где воздуховод 4 крана 3 подключается к технологическому трубопроводу 6. Кран поднимает кассету 2, подавая ее трубопроводы 1 одним торцом к воздуховоду 4, а другим торцом — к береговому трубопроводу 5. Сжатый воздух подается по технологическому трубопроводу 6 через воздуховод 4 в грузовой трубопровод

1 и выводит контейнер с судна на берег.

Погрузка судна производится в обратном порядке, но с подачей сжатого воздуха в береговой трубопровод.

Судно для транспортирования контейнеров трубопроводного пневмотранспорта, содержащее корпус, внутри которого расположены грузовые трубопроводы, выполненные с возможностью соединения их с береговым трубопроводом, отличающееся тем, что, с целью расширения эксплуатационных возможностей судна путем снижения трудоемкости погрузо-разгрузочных работ, оно выполнено с размещенньии поперек диаметральной плоскости его корпуса кассетами, которые установлены вертикально для размещения в них грузовых трубопроводов.
