Прибор для количественного определения содержания гелия, водорода, аргона, азота и метана в природных газовых смесях

Прибор для количественного определения содержания гелия, водорода, аргона, азота и метана в природных газовых смесях

Иллюстрации

Показать все

Реферат



№ 131542

Класс 42ат 4юз

421. 4юю

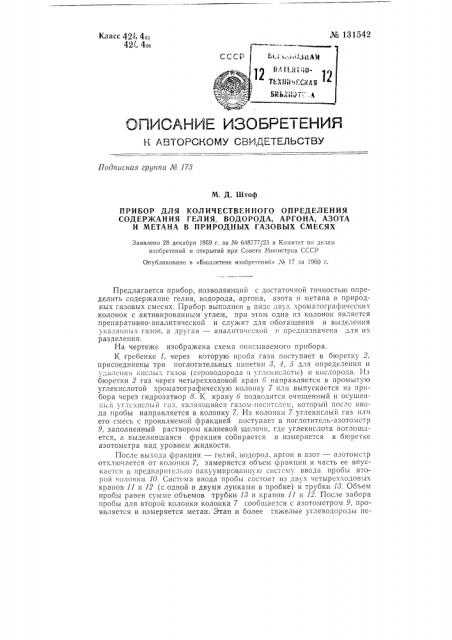

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная epgn.n.a Л0 178

М. Д. Штоф

Й РИ БОР ДЛЯ КОЛ ИЧ ЕСТВЕН НОГО ОПРЕДЕЛЕН ИЯ

СОДЕРЖАНИЯ ГЕЛИЯ, ВОДОРОДА, АР ГОНА, АЗОТА

И МЕТАНА В ПРИРОДНЫХ ГАЗОВЫХ СМЕСЯХ

Заявлено 28 декабря 1959 г. за № 648777/23 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Б1оллетене изобрстений» ¹ 17 за 1960 г.

Предлагается прибор, позволяющий с достаточной точностью определить содери(ание гелия, водорода, аргона, азота и метана в природных газовых смесях. Прибор выполнен в виде двух хроматографичсски ( колонок с активированным углем, при этом одна из колонок является препаративно-аналитической и служит для обогащения и выделения указанных газов, а другая — аналитичccêoé 11 предназначена для их разделения.

На чертеже изображена схема описываемого прибора.

К гребенке 1, через которую проба газа поступает в бюретку 2, присоединены три поглотительных пипетки 8, 4, 5 для определения и

У далсп11Я l(IIc lhl» газов (сеРоводоРода fl У 1 Icl(llc;IGThl) и I(llc. loPoga. Из бюретки 2 газ через четырехходовой кран 6 направляется в промытую углекислотой хроматографическую колонку 7 илн выпускается нз прибора через гидрозатвор 8. К крану б подводится очищенный и осушенHI 1; у Г,чс:(ислы Й гс13, явля1ощиисг(газо11-пссптслем, который после ввода пробы направляется в колонку 7. Из колонки 7 углекислый газ или его смесь с проявляемой фракцией поступает в поглотитель-азотомстр

9, заполненный раствором калиевой щелочи, где углекислота поглощается, а выделившаяся фракция собирается и измеряется в бюретке азотометра над уровнем жидкости.

После выхода фракции — гелий, водород, аргон и азот — азотомстр отключается от колонки 7, замеряется объем фракции и часть ее впускается в прсдваритсльнО вакуумировеlнну lo систему ввода пр00ы Второй колонки 10. Система ввода пробы состоит из двух четыре»ходовых кранов 11 и 12 (с одной и двумя лунками в пробке) и трубки 18. Объем пробы равен сумме объемов трубки 18 и кранов 11 и 12. После забора пробы для второй колонки колонка 7 сообщается с азотометром 9, проявляется и измеряется метан. Этан и более тяжелые углеводороды пе№ 131542 риодически удаляются из колонки 7 путем нагревания сорбента с помощью печи 14 в токе углекислого газа, направление которого противоположно обычному проявлению. В колонку 10, предварительно промытую азотом высокой чистоты, путем поворота крана 12 на 90 вводится для разделения фракция: гелий, водород, аргон и азот.

Определение концентраций компонентов производится с помощью детектора 15, измерения теплопроводности с термисторами Т8Р, а результаты автоматически записываются потенциометром 16 типа ЭПП-09 со шкалой от 0 до 0,9 лв. Колонка 10 и блок детектора 15 помещаются в тсрмостат 1/. Скорости потоков газов-носителей фиксируются ротаметрами 18 и 19, а скорость азота устанавливается регулятором давления 20. Последующим расчетом определяется содержание компонентов г, исходной пробе газа. Установка дополнительной колонки с силикагеJl("м, ot

Предмет изобретения

Прибор для количественного определения содержания гелия, водорода, аргона, азота и метана в природных газовых смесях, отл ич а ю щи и ся тем, что, с целью повышения точности анализа, он выполнен в виде двух хроматографпческих колонок с активированным углем, одна из которых является препаративно-аналитической и служит для обогащения и выделения указанных газов, а другая — аналитической и предназначена для их разделения.
