Полировальная паста

Полировальная паста

Иллюстрации

Показать все

Реферат



Изобретение относится к полировальным составам, предназначенным для обработки лакокрасочных покрытий. Изобретение позволяет повысить полирующую способность пасты до 10-й строки по рефлектоскопу Р-4 за 5 мин и улучшить технологические свойства пасты за счет использования следующего состава, мас.%: минеральное масло 8-16, глинозем 50-65, аэросил 0,5- 2,0, зтиленгликоль 20-30, поверхностно-активное вещество 0,5-2,0, вода остальное. 2 табл. 00 ел 4 05 оо

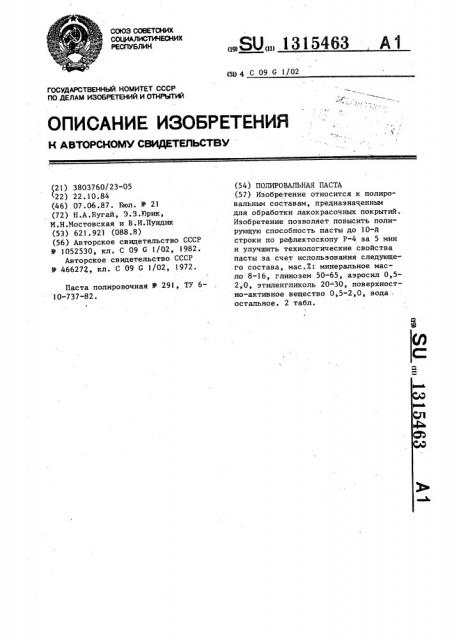

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (ц 4 С 09 G 1/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

21) 3803760/23-05

° °

22) 22.10.84 (46) 07.06.87. Бюл. У 21 (72) Н.А.Бугай, З.З.Нрик, М.НЛостовская и В.И.Пундик (53) 621. 921 (088. 8) (56) Авторское свидетельство СССР

У 1052530, кл. С 09 G 1/02, 1982.

Авторское свидетельство СССР

У 466272, кл. С 09 G I/02, 1972.

Паста полировочная У 291, ТУ 6l0-737-82.

„„SU„„1315463 А1 (54) ПОЛИРОВАЛЬНАЯ ПАСТА (57) Изобретение относится к полировальным составам, предназначенным для обработки лакокрасочных покрытий.

Изобретение позволяет повысить полирующую способность пасты до 10-й строки по рефлектоскопу P-4 за 5 мин и улучшить технологические свойства пасты за счет использования следующего состава, мас.7: минеральное масло 8-16, глинозем 50-65, аэросил 0,52,0, этиленгликоль 20- 30, поверхностно-активное вещество 0,5-2,0, вода . остальное. 2 табл.

Таблица1

Паста 291 (извест-, ная ) Компоненты пасты (60,0

57,5

65,0

57,7 50,0

8,0 16,0

Г линозем

24,0

9,5

12,0

Минеральное масло

Касторовое масло

8,0

1,0 2,0 0,5

1,5

Аэросил

8,0

Уайт-спирит

Этиленгликоль

2,0

1,3

1,3 синтанол

0,5

ОП-10

1,0 5,0

2,0

1,0

Вода I 131

Изобретение относится к полировальным составам, предназначенным для обработки лакокрасочных покрытий.

Цель изобретения - повышение полирующей способности и улучшение технологических свойств пасты.

Б составах предлагаемой пасты глинозем используется как абразивный компонент; аэросил улучшает консистенцию пасты, способствует равномерному нанесению и распределению пасты по обрабатываемой поверхности.

Минеральное масло входит в состав связующего, придает пасте большую .смачивающую способность. В качестве минерального масла используется масло марки И5А, И8А, И20А.

Зтиленгликоль используется в качестве связующего взамен раститель" ного касторового масла, а в сочетаПоверхностно-активное вещество

ОП-7

5463 2 нии с поверхностно-активным веществом и водой при указанном соотношении компонентов улучшает технологические свойства и полирующую способность пасты.

Поверхностно-активные вещества

ОП-7, ОП-10 (оксиэтилированные алкил@енолы ), синтанол ДС-10 (оксиэтилированный жирный спирт.) и другие

f0 вводятся для улучшения.смачивания абразива связующим и получения однородной мазеобразной консистенции, а в сочетании с этиленгликолем и водой при указанном соотношении

1э компонентов улучшают полирующую способность и технологические свойства пасты.

В табл.1 приведены составы известной и предлагаемой паст; резуль20 таты испытания паст отражены в табл. 2.

Содержание компонентов, мас.Ж в пасте состава

1 2 3 4

26,2 30,0 26,5 20,0

1315463

Таблица 2

Т 1 1

Показатели пасты

Паста 291 известная

Состав пасты

I 2 3 4

Пенетрация при 2540,5 С, усл.ед.

370

340 360 370 350

60-70 30-40 30-40 30-40 50-60

Расход, г/M2

Полирующая способность

Придает вы- Придают высокий блеск, 10-я строка сокий блеск, по рефлектоскопу Р-4, за 2,5 мин

10-я строка по рефлектоскопу Р-4, за 5 мин

Стабильность пасты, мес.

12

IS

До -25 С не замерзает, но расслаивается

Стойкость к действию низких температур

Выдерживают пониженные температуры до -50 С, не замерзают, не расслаиваются

Полировальная паста для обработки лакокрасочных покрытий, содержащая минеральное масло, глинозем, Составитель И.Гинзбург

Редактор Н.Егорова Техред А.Кравчук Корректор M.DIàpîïè

Заказ 2315/25 Тираж 633 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, г.ужгород, ул. Проектная, 4

Известная и предлагаемая пасты хорошо наносятся и равномерно распределяются по поверхности. Преимуществом предлагаемой пасты является то, что она не разбрызгивается, не оставляет эажиренной поверхность, не ос- 3$ тавляет дымки и матовых пятен, не третребует использования полировальной жидкости и разбавляется водой, а не уайт-спиритом, как известная.

Формула изобретения аэросил и растворитель, о т л и— ч а ю щ а я с я тем, что, с целью повышения полирующей способности и улучшения технологических свойств, она в качестве растворителя содержит воду и дополнительно — этиленгликоль и поверхностно-активное вещество при следующем соотношении компонентов, мас.X:

Минеральное масло 8-16

Глинозем 50-65

Аэросил 0 5-2,0

Этиленгликоль 20-30

Поверхностно-активное вещество 0 5-2,0

Вода Остальное
