Опалубка для бетонирования низовой грани бетонной плотины
Патент 1315552
Авторы
Классы МПК
Опалубка для бетонирования низовой грани бетонной плотины
Иллюстрации
Реферат
Изобретение относится к области гидротехнического строительства. Целью изобретения является повышение качества укладки и уплотнения бетонной смеси путем обеспечения более полного участия опалубки в совместной работе сооружения. Опалубка для бетонирования низовой грани бетонной плотины содержит многогранные блоки 1 с лицевой поверхностью (П) 2 и. тыльной П 3. Блоки 1 установлены ступенчато один над другим и в верхней части снабжены строповочными петлями 4, размещенными в углублениях 5. Вдоль каждого блока 1 в нижней его части выполнен сквозной паз с опорной П 6 и фиксирующей П 7. Опорная П 6 паза совмещена с верхней опорной П блока и выполнена перпендикулярно лицевой П 2. Тыльная П блока вьтолнена с уклоном в сторону верхнего бьефа , В процессе эксплуатации опорные поверхности 6 паза и вершины за счет расположения их перпендикулярно равнодействующей главных напряжений воспринимают всю статическую нагрузку , т.е. работают совместно с сооружением . 1 ил. с (Л со СП СП СП to

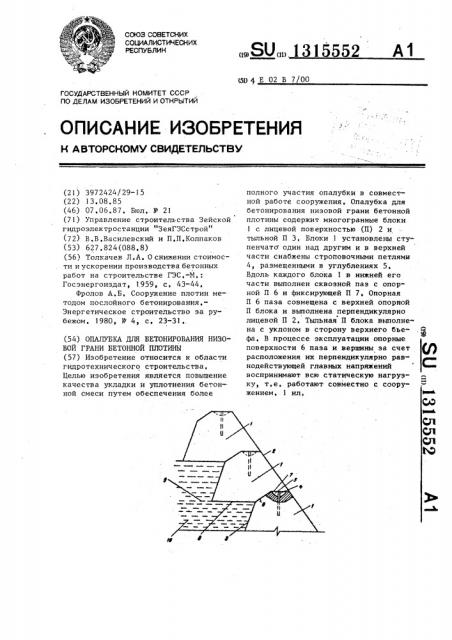

ÄÄSUÄÄ 1315552 А1
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (Я) ф Е 02 В 7/00
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АBTOPCHOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 397 2424/ 29-1 5 (22) 13. 08, 85 (46) 07.06.87. Бюл, У 21 (71) Управление строительства Зейской гидроэлектростанции "ЗеяГЭСстрой" (72) В.В,Василевский и П.П.Колпаков (53) 627.824(088.8) (56) Толкачев Л.А. О снижении стоимости и ускорении производства бетонных работ на строительстве ГЭС,-N,:
Госэнергоиздат, 1959, с, 43-44, Фролов А.Б. Сооружение плотин методом послойного бетонирования,—
Энергетическое строительство за рубежом. 1980, 1Ф 4, с. 23-31.. (54) ОПАЛУБКА ДЛЯ БЕТОНИРОВАНИЯ НИЗОВОЙ ГРАНИ БЕТОННОЙ ПЛОТИНЫ (57) Изобретение относится к области гидротехнического строительства, Целью изобретения является повышение качества укладки и уплотнения бетонной смеси путем обеспечения более полного участия опалубки в совместной работе сооружения. Опалубка для бетонирования низовой грани бетонной плотины содержит многогранные блоки
1 с лицевой поверхностью (П) 2 и тыльной П 3, Блоки 1 установлены ступенчато один над другим и в верхней части снабжены строповочными петлями
4, размещенными в углублениях 5, Вдоль каждого блока 1 в нижней его части выполнен сквозной паз с опорной П 6 и фиксирующей П 7, Опорная
П 6 паза совмещена с верхней опорной
П блока и выполнена перпендикулярно лицевой П 2. Тыльная П блока выполнена с уклоном в сторону верхнего бьефа, В процессе эксплуатации опорные поверхности 6 паза и вершины за счет расположения их перпендикулярно равнодействующей главных напряжений воспринимают всю статическую нагрузку, т.е, работают совместно с сооружением. 1 ил, 1 1315552 2
Формул а изобретения
Составитель А.Козловский
Техред Л.Олийнык Корректор С.Черни
Редактор А,Шанцор
Заказ 2324/30 Тираж 606 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб,, д, 4/5
Производственно-полиграфическое предприятие, г. Ужгород, ул ° Проектная, 4
Изобретение относится к гидротехническому строительству и может быть использовано при возведении массивных бетонных сооружений, например плотин гидроэлектростанций.
Целью изобретения является повыше ние качества укладки и уплотнения бетонной смеси путем обеспечения более полного участия опалубки в совместной работе сооружения.
На чертеже изображена предлагаемая опалубка, поперечный разрез.
Опалубка для бетонирования низовой грани бетонной плотины содержит многогранные блоки 1 с лицевой поверхностью 2 и тыльной поверхностью 3, Блоки 1 установлены ступенчато один над другим и в верхней части.снабжены строповочными петлями 4, размещенными в углублениях 5. Лицевые поверхности 2 блокoB 1 выполнены наклонными под углом, например, 1:0,7, равным запроектированному углу наклона низовой грани и состыкованы по поверх-2ности 2, Вдоль каждого блока 1 в нижней его части выполнен сквозной паз с опорной поверхностью 6 и фиксирующей поверхностью 7, В пазу размещены поверхности соответствующей конфигурации верхней части смежного блока
1, контактно связанные с опорной поверхностью 6 и фиксирующей поверхностью 7, Опорные поверхности 6 выполнены перпендикулярными лицевой поверхности 2, Нижняя поверхность 8 блока 1 расположена по поверхности
9 забетонированного ранее яруса 10.
Тыльная поверхность 3 выполнена с уклоном в стброну верхнего бьефа, а фиксирующая поверхность 7 — с наклоном в сторону нижнего бьефа для отвода атмосферной влаги, Работа с помощью устройства осуществляется следующим образом °
При монтаже опалубки для бетонирования очередного яруса 10 блок 1 стропят в крюку грузоподъемного крана (не показан) эа строповочные петли 4 и опускают блок 1 на нижестоящий блок 1, при этом паз входит в зацепление с верхними поверхностями нижестоящего смежного блока 1 соответствующей конфигурации до контакта опорных поверхностей 6, Нюкняя поверхность 8 под действием собственного веса блока l прижимается к поверхности 9 забетонированного яруса 10, Лицевые поверхности 2 смежных блоков
1 при установке стыкуются и лежат в общей плоскости . Опалубка готова к работе.
В процессе эксплуатации опорные поверхности 6 паза и вершины за счет расположения их перпендикулярно равноцействующей главных напряжений воспринимают всю статическую нагрузку, т,е, работают совместно с сооружением, Опалубка для бетонирования низовой грани бетонной плотины, включающая многогранные блоки с лицевой, тыльной, нижь..ей и верхней опорной поверхностями, расположенные ступенчато один над другим и состыкованные по лицевой поверхности, выполненной с уклоном, равным уклону низовой грани, при этом вдоль каждого блока в нижней его части выполнен сквозной паз с опорной и фиксирующей поверхностями для размещения поверхностей соответствующей конфигурации верхней части смежного блока, о т л и ч а ю— щ а я с я тем, что, с целью повышения качества укладки и уплотнения бетонной смеси путем обеспечения более полного участия опалубки в совместной работе сооружения, опорная поверхность паза совмещена с частью верхней опорчой поверхности блока и выгголнена перпендикулярно лицевой поверхности, а тыльная поверхность блока выполнена с уклоном в сторону верхнего бьефа,
