Устройство для испытания материалов на трение и износ

Устройство для испытания материалов на трение и износ

Иллюстрации

Показать все

Реферат



Изобретение относится к области испытания материалов на трение и износ при переменном нагружении с наложением колебаний. Целью изобретения является приближение условий испытания к условиям эксплуатации фрикционных гасителей колебаний. Указанная цель достигается за счет того, что устройство содержит два кривошипно-шатунных привода 7 и 9, шатуны 13 и 12 которых шарнирно соединены с коромыслом 10. Рычаг 11 одним плечом шарнирно соединен с коромыслом 10, а к двум другим крепятся держатели 2 и 7. Возвратно-поступательное перемещение держателей 2.и 8 создается приводами 7 И 9 через коромысло 10 и рычаг 11. 2 ил. . (Л с Фи2Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11) (51) 4 G 01 N 3/56

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3899248/25-28 (22) 23. 05. 85 (46) 07.06.87. Бюл. Ф 21 (71) Ростовский инженерно-строительный институт (72) Н.Н.Бескопыльный, А.H.Бескопыльный и Д.M.Áåëåíüêèé (53) 620.178.162(088.8) (56) Авторское свидетельство СССР

Ф 1043518, кл. G 01 N 3/56, 1983. (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ МАТЕРИАЛОВ НА ТРЕНИЕ И ИЗНОС (57) Изобретение относится к области испытания материалов на трение и износ при переменном нагружении с наложением колебаний. Целью изобретения является приближение условий испытания к условиям эксплуатации фрикционных гасителей колебаний. Указанная цель достигается за счет того, что устройство содержит два кривошипно †шатунн привода 7 и 9, шатуны

13 и 12 которых шарнирно соединены с коромыслом 10. Рычаг 11 одним плечом шарнирно соединен с коромыслом

10, а к двум другим крепятся держатели 2 и 7. Возвратно-поступательное перемещение держателей 2 и 8 создается приводами 7 и 9 через коромысло 10 и рычаг 11. 2 ил.

1315863

Изобретение относится к области испытаний материалов на трение и износ в условиях переменного нагружения с наложением колебаний применительно к условиям работы, например фрикционных гасителей колебаний локомотивов, вагонов и др.

Цель изобретения — приближение условий испытания материалов на трение и износ к условиям эксплуатации .11 фрикционных гасителей.

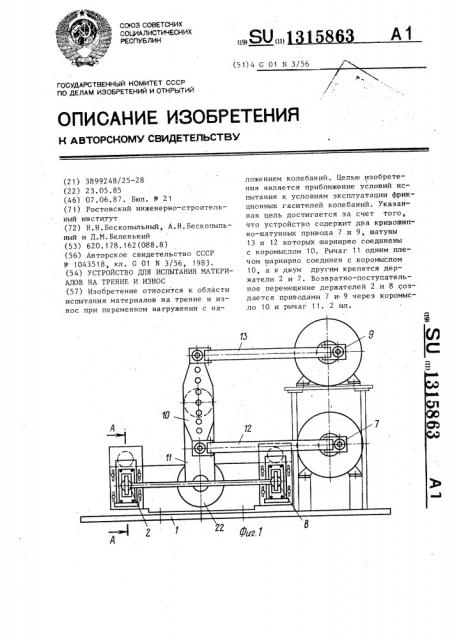

На фиг. 1 представлена устройство для испытания материалов; на фиг.2 сечение А-А на фиг.1.

Устройство содержит основание пару держателей 2 и 3 образца 4 и .контробразца 5, узел 6 нагружения последних и кривошипно-шатунный привод 7 одного из держателей. Устройство снабжено второй парой держателей 8, установленной на основании

1, дополнительным кривошипно-шатунным приводом 9, коромыслом 10 с отверстиями вдоль его продольной оси, трехплечим рычагом 11, шарнир25 но соединенным одним плечом с одним из отверстий коромысла 10, а на двух других плечах рычага 11 закреплены держатели 2 и 8. Кривошипно-шатунные приводы 7 и 9 имеют шатуны 12 и 13, которые шарнирно соединены с коромыслом 10.

Держатель Зконтробразца 5 закреплен на основании 1 и взаимодействует с балочкой 14, шарнирно закрепленной 35 на стойке 15 с одной стороны и поджатой пружиной 16 с другой стороны.

Пружина 16 имеет регулировочный винт

17 для изменения степени сжатия.

Стойка 15 имеет резьбовое соединение

18 для регулировки по высоте. На держателе 2 образца 4 установлено тензокольцо 19. Толкатель 20 одним концом упирается в образец 4 через шарик 2 1, а другим — в тензокольцо

19. Рычаг 11 представляет собой две взаимно перпендикулярные пластины, жестко соединенные между собой, и установлен в подшипниковом узле 22.

На рычаге 11 наклеены тензодатчики (не показаны).

Устройство работает следующим образом.

Образец 4 и контробразец 5 устанавливают в держателях 2 и 3. С помощью узла 6 нагружения образец 4 и контробразец 5 нагружают. Приво— дят в движение привода 7 и 9. При этом коромысло 10 совершает колебательное движение, которое через ры-, чаг 11 передается держателям 2 и 8.

В процессе колебаний изменяется расстояние между осью пружины 16 и ось>ю держателей 2 и 8, что обеспечивает переменность нагрузки между образцом 4 и контробразцом 5. Эта нагрузка регистрируется тенэокольцом 19, а сила трения — тензодатчиками рычага 11.

Формула изобретения

Устройство для испытания материалов на трение и износ, содержащее основание, установленные на нем пару держателей образца и контробразца, узел нагружения последних и кривошипно-шатунный привод одного иэ держателей, о тл ич а ющ е е с я тем, что, с целью приближения условий испытания к условиям эксплуатации фрикционных гасителей, оно снабжено второй парой держателей, дополнительным кривошипно-шатунным приводом, соединяющим шатуны обоих приводов коромыслом с отверстиями вдоль его продольной оси и трехплечим рычагом, одно плечо которого предназначено для шарнирного соединения с кором > слом через одно из отверстий, а на двух других плечах рычага закреплены держатели образцов.

l 3158б3

Составитель В.Данилов

Редактор П.Гереши Техред M.Ходанич

Корректор А. Обручар

Заказ 2353/45

Тираж 776 Подписное
