Реферат



Изобретение относится к области радиоизмерений. Цель изобретеНИИ - повышение быстродействия устройства . Устройство контроля сод ержит элементы И 4, 16- 18, RS-триггеры 5 и 6, регистратор 7, D-триггеры 8 и 10 регистратора и индикаторы 9 и 11 Меньше и Больше. В устройство введены преобразователь 1 сигнала, элементы И-НЕ 2 и 12,двоичный счетчик 3 с предварительной записью информации, формирователь 13 импульса сбрасывания, элемент НЕ.14,К5-триггер 15 и образованы новые функциональные связи. В описании предложено конкретное вьтолнение формирователя 13 импульса и регистратора 7. 2 з.п. ф-лы, 5 ил. |бхо ОО ел со фчг

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

А1

„„SU„»1315911 (51) 4 С 01 R 23/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ / :" ;

Н А BTOPCKOMY СВИДЕТЕЛЬСТВУ ц;,,Q (54) УСТРОЙСТВО ДОПУСКОВОГО КОНТРОЛЯ ДЕВИАЦИИ ЧАСТОТЫ ЛИНЕЙНО-ЧАСТОТНО-МОДУЛИРОВАННОГО СИГНАЛА (57) Изобретение относится к области радиоизмерений. Цель изобрете(21) 3966558/24-21 (22) 17.10.85 (46) 07.06.87. Бюл. № 21 (72) А.И.Хохлов (53) 621.3 17(088 .8)

;(56) Авторское свидетельство СССР № 840755, кл. G 01 R 23/00, 1979. Авторское свидетельство СССР

¹ 627417,,кл. С 01 R 23/00, 1976. ния — повышение быстродействия устройства. Устройство контроля содержит элементы И 4, 16 — 18, RS †триггеры 5 и 6, регистратор 7, D-триггеры 8 и 10 регистратора и индикаторы 9 и 11 "Меньше" и "Больше". В устройство введены преобразователь

t сигнала, элементы И-HE 2 и 12,двоичный счетчик 3 с предварительной записью информации, формирователь

13 импульса сбрасывания, элемент

НЕ.14,RS-триггер 15 и образованы новые функциональные связи. В описании предложено конкретное выполнение формирователя 13 импульса и регистратора 7. 2 з.п. ф-лы, 5 ил.

131591

Изобретение относится к области радиоизмерений, предназначено для допускового контроля девиации частоты линейно-частотно-модулированного сигнала и может быть использовано для допускового контроля частоты немодулированного колебания.

Целью изобретения является повышение быстродействия устройства.

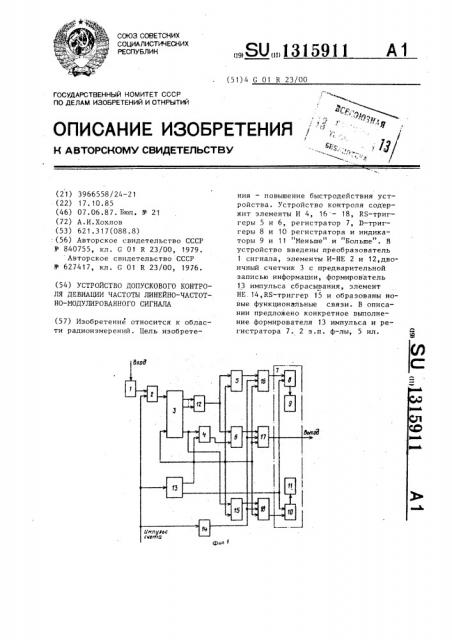

На фиг. 1 изображена функциональная схема предлагаемого устройства; на фиг. 2 — функциональная схема формирователя импульса сбрасывания; на фиг. 3 — 5 — эпюры сигналов в контрольных точках.

Устройство содержит преобразователь 1 сигнала, первый элемент ИНЕ 2, двоичный счетчик 3 с предварительной записью информации, первый элемент И 4, первый RS-триггер 5, второй RS-триггер 6, регистратор 7, первый D-триггер 8 регистратора,индикатор 9 "Меньше" второй D-триггер

10 регистратора, индикатор 11 "Больше", второй элемент И-НЕ 12, формирователь 13 импульса сбрасывания, элемент HE 14, третий RS-триггер 15, второй 16, третий 17 и четвертый 18 элементы И. Формирователь 13 импульса сбрасывания содержит формирователь 19 заднего фронта импульса счета, формирователь 20 переднего фронта импульса счета, кварцевый генератор 21, третий элемент И-НЕ 22, двоичный счетчик 23, пятый элемент И

24, четвертый элемент И-НЕ 25..

Вход преобразователя 1 сигнала является входом устройства, а выход преобразователя 1 сигнала — с первым входом первого элемента И-НЕ 2,второй вход которого соединен с входом формирователя 13 импульса сбра— сывания и с входом элемента НЕ 14, на которые подается импульс счета, выход первого элемента И-НЕ 2 соединен с первым входом двоичного сч.етчика 3 с предварительной записью информации, второй вход которого соединен с первым входом первого элемента И 4, с вторым выходом формиро.вателя 13 импульса сбрасывания, с первым входом первого RS-триггера 5, с первым входом третьего Н$-триггера

15, с первыми входами второго элемента И 16, третьего элеменга И 17,четвертого элемента И,18,. первый выход формирователя 13 импульса сбрасывания соединен с первыми входами перво1 2

ro 8 и второго 10 D-триггеров, восемь выходов двоичного счетчика 3 с предварительной записью информации соединены соответственно с восьмью входами второго элемента И-НЕ 12, выход

11-ro разряда двоичного счетчика 3 с предварительйой записью информации соединен с вторым входом первого элемента И 4 и с вторым входом третьего

RS-триггера 15, выход первого элемента И 4 соединен с первым, входом второго RS-триггера 6, выход второго элемента И-НЕ 12 соединен с вторым входом первого RS-триггера 5 и с вторым входом второго RS-триггера б,инверсный выход первого RS-триггера

5 соединен с вторым входом второго элемента И 16, выход второго RS †триггера 6 соединен с вторым входом третьего элемента И 17, выход третьего RS-триггера 15 соединен с вторым входом четвертого элемента И 18,выход элемента. НЕ 14 соединен с третьими входами второго элемента И 16, третьего элемента И 17, четвертого элемента И 18, выход второго элемента И 16 соединен с вторым входом первого D-триггера 8 регистратора, выход четвертого элемента И 18 соединен с вторым входом второго D-триггера 10 регистратора, выход первого D-триггера 8 регистратора соединен с индикатором 9 "Меньше", выход второго

Р-триггера 10 регистратора соединен с индикатором 11 "Больше", выход третьего элемента И 17 является выходом устройства, импульс счета в формирователе 13 импульса сбрасывания подается на формирователь 19 заднего фронта импульса счета (фиг. 2) и на формирователь 20 переднего фронта импульса счета, выход формирователя 19 заднего фронта импульса счета является первым выходом формирователя 13 импульса сбрасывания, выход формирователя 20 переднего фронта импульса счета соединен с входом обнуления двоичного счетчика 23, выход кварцевого генератора 21 соединен с первым входом третьего элемента И-НЕ 22, выход которого соединен с счетным входом двоичного счетчика

23, выход 13-ro разряда двоичного счетчика 23 соединен с первым входом четвертого элемента И-HE 25, выход

14-го разряда двоичного счетчика 23 соединен с первым входом пятого элемента И 24, выход 15-го разряда

3 13159 двоичного счетчика 23 соединен с вторым входом пятого элемента И 24,выход которого соединен с вторым входом четвертого элемента И-НЕ 25, выход которого соединен с вторым входом третьего элемента И-HF. 22 и является вторым выходом формирователя 13 импульса сбрасывания.

Устройство работает следующим образом. 10

Синусоидальное колебание (фиг. Зи) подается на преобразователь 1 сигнала (фиг. 1). B результате на выходе преобразователя 1 сигнала наблю-. даем . импульсы, идущие через 7(рад 15 (фиг. 3 В), т.е. частота выходных импульсов в два раза больше частоты синусоидального колебания. Импульсы с выхода преобразователя 1 сигнала поступают на первый элемент И-НЕ 2 20 .и при совпадении с импульсом счета (фиг. 3 О) поступают с выхода первого элемента И-НЕ 2 на счетный вход двоичного счетчика 3 с предварительной записью информации, который явля-25 ется 12-разрядным счетчиком. Импульс счета подается также на элемент НЕ

14 и формирователь 13 импульса сбрасывания (фиг. 2). В формирователе

13 импульса сбрасывания импульс сче- 30 та поступает на формирователь 20 переднего фронта импульса счета, а также на формирователь 19 заднего фронта импульса счета. Формирователь

20 переднего фронта импульса счета 35 формирует импульс по переднему фронту импульса счета, который подается на вход обнуления двоичного счетчика 23. Формирователь 19 заднего фронта импульса счета формирует импульс по заднему фронту импульса счета, который подается на первые входы первого P-триггера 8 регистратора, второго D-триггера 10 регистратора и служит для разрешения записи информации 45 в D-триггерах. С выхода элемента НЕ

14 проинвертированный импульс счета поступает на вторые входы второго элемента И 16, третьего элемента И

17, четвертого элемента И 18, на ко- ®0 торых во время импульса счета запрещается прохождение информации с ( трех RS-триггеров 5,6 и 15 и разрешается прохождение информации после окончания импульса счета..Кварцевый генератор 21 вырабатывает импульсы частотой 2,4 ИГц, которые пройдя через третий элемент И-НЕ 22,поступа11 4 ют на счетный вход двоичного счетчика 23. Берутся выходы 13 — 15 — го разрядов двоичного счетчика 23 и при помощи пятого элемента И 24, четвертого элемента И-НЕ 25 формируется импульс сбрасывания (фиг. Зъ) на выходе четвертого элемента И-НЕ 25, который является вторым выходом формирователя 13 импульса сбрасывания.

Импульс сбрасывания подается на вход ( записи (фиг. 1) двоичного счетчика

3 с предварительной записью информации, в котором после окончания импульса сбрасывания осуществляется записывание ранее расчитанного числа по входам предварительной записи информации. Импульс сбрасывания подается на второй вход первого элемента И 4 и в случае, когда на выходе

11-ro разряда двоичного счетчика 3 с предварительной записью информации не .фиксируется максимально допустимое число импульсов 612, поступает на вход второго RS-триггера 6 для приведения указанного триггера по заднему фронту в исходное состояние.

Также задним фронтом импульса сбрасывания приводятся в исходное состояние первый RS — триггер 5 и третий RS-триггер 15. Также импульс сбрасывания подается на второй элемент И 16, третий элемент И 17 и четвертый элемент И 18, задним фронтом которого сбрасывается выдача информации с выходов элементов И.

При работе устройства возможны три основных случая: И((((Иим„

N„„((. „„N вк (N им((. ма(с

N x > имп. мс(к °

Работа устройства при N((„ а N им((° мин

В предыдущем периоде формирователь

13 импульса сбрасывания выработал отрицательный перепад напряжения по второму выходу (фиг. 3 ), который поставил в исходное состояние три

RS-триггера 5,6 и 15 (фиг. 3 е, к и л ) и с приходом которого в двоичный счетчик 3 с предварительной запиСью информации было записано число 412 и "Лог. 1" в 11-й разряд по входам предварительной записи информации. С приходом импульса счета (фиг. 3 б) на первый элемент И-НЕ 2 на счетный вход двоичного счетчика

3 с предварительной записью информации поступают входные импульсы 1315911 (фиг. 3 ь ), так как в данном случае, число импульсов на входе двоичного счетчика 3 с предварительной записью информации не достигается равным

588, то на втором элементе И-НЕ 12 не происходит фиксации числа 588 и весь период на его выходе "lIor. 1"

° т (фиг. 3 cp) . Первый RS-триггер 5 по входу R не перебрасывается, весь период находится в исходном состоянии. 10

С инверсного выхода первого КЯ-триггера 5 на второй элемент И 16 подается весь период "Jlor. 1тт (фиг. 3 е).

На втором элементе И 16 происходит совпадение "Лог. 1", поданной с выхода первого RS-триггера 5 (фиг. 3 e) с выхода элемента НЕ 14 (фиг. 3 ч) и с второго выхода формирователя 13 импульса сбрасывания (фиг. 3 т.) в результате на выходе второго элемен- 2О та И 16 появляется импульс (фиг. 3 н ), который фиксируется первым D-триггером 8 регистратора (фиг. 3 тт) во время прихода импульса (фиг. 3 о ) на первый D-триггер 8 регистратора.,Высвечивается индикатор 9 "Меньше".

Данная информация обновляется с приходом импульса (фиг. 3 o ) в следующем периоде.

Работа устройства при N Ä »Ä <

Ng> C тратт мтт. Мтттт с

Три RS-триггера 5, 6 и 15 и двоичный счетчик 3 с предварительной записью информации приводятся.в предыдущем периоде задним фронтом им- 35 пульса сбрасывания (фиг. 4 т. ) в исходное состояние (фиг. 4 е, к и n) .

Так как в данном случае число импульсов на входе двоичного счетчика 3 с предварительной записью информации 40 больше числа 588, но меньше числа

612, то вторым элементом И-НЕ 12 фиксируется превышение числа 588, на выходе которого появляется отрицательный импульс (фиг. 4 ч.), который выводит по входу К первый КЯтриггер 5 из исходного состояния,а также перебрасывается по входу R второй RS-триггер б. На инверсном выходе первого RS-триггера 5 по переднему фронту импульса (фиг. 4 g) тт, тт происходит переброс из Лог . 1 в нуль (фиг . 4 е ), который запретит . . прохождение информации через второй элемент И 1 б . На прямом выходе в т орого RS- триггера 6 происходит перепад с нуля в "Ло г . 1 " (фиг . 4 н ), которая разрешает пр ох ождение информации через третий элемент И 17 В результате совпадения "Лог. 1" с выхода элемента HF. 14, (фиг. 4 т- ), поданной с второго выхода формирователя 13 импульса сбрасывания,на выходе третьего элемента И 17 появляется импульс (фиг. 4 н), который является выходным и поступает на систему функционального контроля изделия.

Работа устройства при NzÄ ) 1 ттмтт. мсткс °

При RS-триггера 5,6 и 15 и двоичный счетчик 13 с предварительной записью информации проводятся в предыдущем периоде задним фронтом импульса сбрасывания (фиг. 5) в исходное состояние (фиг. 5 е, к и л ).

Так как в данном случае число импульсов на входе двоичного счетчика 3 с предварительной записью информации больше числа 612, то вторым элементом И-HE 12 фиксируется превышение числа 588 появлением на выходе импульса (фиг. 5 y ), который выводит первый RS — òðèããåð 5, а также второй

RS-триггер 6 из исходного состояния.

На инверсном выходе первого КБ-триггера 5 появляется нуль (фиг. 5 e), который запрещает прохождение информации через второй элемент И 16.

На прямом выходе второго К$-триггера

6 появляется "Лог. 1" (фиг. 5 к ).При достижении на входе двоичного счетчика 3 с предварительной записью информации числа 612, на выходе его

11-z o разряда происходит переброс

"Лог. 1" в нуль (фиг. 5 ), который, пройдя через первый элемент И 4 возвращает RS-триггер 6 по входу S в исходное состояние (фиг. 5 к),на прямом выходе которого появляется нуль, запрещающий прохождение, информации через третий элемент И 17. Данным перебросом с "Лог. 1" в ноль (фиг. 5 y) на выходе 11-ro разряда двоичного счетчика 3 с предварительной записью информации третий RSтриггер 15 по входу R выходит из исходного состояния и на его прямом выходе появляется "Лог. 1" (фиг. 5 n ), разрешающая прохождение информации через четвертый элемент И 18, на котором происходит совпадение "Лог. 1" с прямого выхода третьего RS-триггера (фиг. 5 л), с выхода элемента

НЕ 14 (фиг. 5 м), с второго выхода формирователя 13 импульса сбрасы7 13 вания (фиг. 5 i ). На выходе четвертого элемента И 18 появляется импульс (фиг. 5 н ), который фиксируется вторым D — триггером 10 регистратора

7 (фиг. 5 л ) в момент подачи на второй D-триггер 10 регистратора импульса (фиг. 5 а) с первого выхода формирователя 13 импульса сбрасывания,в результате высвечивается индикатор 11 "Больше" регистратора 7.

15911 8

10 вертого элементов И, инверсный выход первого RS-триггера соединен с вторым входом второго элемента И, выход которого соединен с первым информационным входом регистратора, второй информационный вход которого соединен с выходом четвертого элемента И, второй вход которого соединен с выходом третьего КЯ-триггера, а вход записи с первым выходом

1. Устройство допускового контроля девиации частоты линейно-частотно-модулированного сигнала, содержащее четыре элемента И, два

RS. — òðèããåðà, вторые входы которых соединены между собой, и регистратор, о т л и ч а ю щ е е с я тем, что, с целью повышения быстродействия, в него введены преобразователь сигнала, два элемента И-НЕ, формирователь импульса сбрасывания, двоичный счетчик с предварительной заГ писью информации, третий RS-триггер, элемент НЕ, вход которого является входом импульса счета и соединен с входом формирователя импульса сбрасывания и вторым входом первого элемента И-НЕ, первый вход которого соединен с выходом преобразователя сигнала, вход которого является входом устройства, выход которого соединен с выходом третьего элемента

И, второй вход которого соединен с выходом второго RS-триггера,первый вход которого соединен с выходом первого элемента И, а второй— с выходом элемента И-НЕ, восемь входов которого соединены с соответствующими выходами двоичного счетчика с предварительной записью информации, выход одиннадцатого разряда которого соединен с вторым входом первого элемента И и вторым входом третьего RS òðèããåðà, первый вход которого соединен с первым входом первого RS-триггера, первыми входами первого, второго, третьего и четвертого элементов И, вторым выходом формирователя импульса сбрасывания и входом записи двоичного счетчика с предварительной записью информации, счетный вход которого соединен с выходом первого элемента И-НЕ,причем выход элемента НЕ соединен с третьими входами второго, третьего и чет%

Формула изобретения

55 формирователя импульса сбрасывания.

2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что формирователь импульса сбрасывания содержит

I формйрователь заднего фронта импульса счета, формирователь переднего фронта импульса счета, кварцевый генератор, третий элемент И-НЕ,двоичный счетчик и пятый элемент И, четвертый элемент И-НЕ, вход формирователя импульса сбрасывания соединен с входом формирователя заднего фронта импульса счета и с входом формирователя переднего фронта импульса счета, выход которого соединен с входом обнуления двоичного счетчика, выход кварцевого генератора соединен с первым входом третьего элемента

И-НЕ, выход которого соединен со счетным входом двоичного счетчика, выход

13-ro разряда двоичного счетчика сое— динен с первым входом четвертого элемента И-НЕ, выходы 14-го и 15-го разрядов двоичного счетчика соединены соответственно с первым, вторым входами пятого элемента И, выход которого соединен с вторым входом четвертого элемента И-НЕ, выход которого соединен с вторым входом третьего элемента И-НЕ и является вторым выходом формирователя импульса сбрасывания, выход формирователя заднего фронта импульса счета является первым выходом формирователя импульса сбрасывания.

3. Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что регистратор содержит два D-триггера, индикатор "Меньше" и индикатор "Больше, входы которых соединены соответственно с выходами первого и второго Dтриггеров, информационные входы которых являются соответственно первым и вторым информационными входами регистратора, входом записи которого являются соединенные между собой входы разрешения записи первого и второго D-триггеров.

1315911

0 г и и и и о и п

Фиг. s

1315911

М и
