Реферат



Изобретение относится к радиотехнике . Цель изобретения - повышение электрогерметичности в широкой полосе частот и снижения металлоемкости, Волноводное фланцевое соединение содержит фланцы 1 и 2, закрепленные на отрезках 3 и 4 волновода и соединенные между собой болтами 5, и кожух, выполненный в виде полого тора 6, установленного на фланцы 1 и 2 и полностью заполненного поглотителем в виде порошка 7. Полый тор 6 с разрезанной стенкой 10 установлен в вы- .точках 8 и изготовлен из упругого ди (Л со Од о а tsD

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1316062 А1

С511 4 Н 01 Р 1/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

/ с

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3827968/74-09 (22) 12.12.84 (46) 07.06.87. Вюл. Ф 21 (72) И.В.Вдовин и А.И.Вдовин (53) 621.372.83(088.8) (56) Заявка ФРГ 11 2502728, кл. Н 01 P I/04, 1976.

Авторское свидетельство СССР

М 801154, кл. Н 01 P 1/04, 1979. (54) ВОЛНОВОДНОЕ ФЛАНЦЕВОЕ СОЕДИНЕНИЕ (57) Изобретение относится к радиотехнике. Цель изобретения — повьппение электрогерметичности в широкой полосе частот и снижения металлоемкости.

Волноводное фланцевое соединение содержит фланцы 1 и 2, закрепленные на отрезках 3 и 4 волновода и соединенные между собой болтами 5, и кожух, выполненный в виде полого тора 6, установленного на фланцы 1 и 2 и полностью заполненного поглотителем в вице порошка 7. Полый тор 6 с разрезанной стенкой 10 установлен в вы,точках 8 и изготовлен из упругого ди1316062 электрика, имеющего большие потери, а его внутренняя поверхность покрыта проводящим слоем 11, изолированным от фланцев 1 и 2. Внутри отрезков 3 и 4 установлена вставка 9, выполненная из диэлектрика с малыми потерями. С ростом частоты эквивалентная толщина слоя порошка 7 повышается, увеличивая затухание колебаний и повышая этим электрогерметичность соеИзобретение относится к радиотехнике, а именно к волноводной технике, и может быть использовано для соединения волноводных элементов при многократной их разборке.

Целью изобретения является повышение электрогерметичности в широкой полосе частот и снижение металлоемкости.

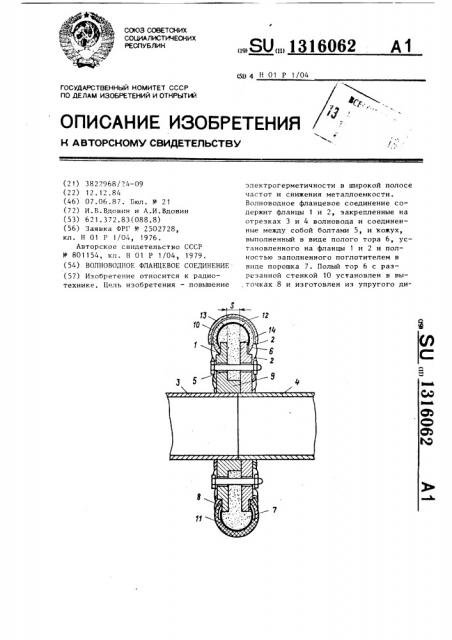

На чертеже изображено волноводное фланцевое соединение, продольный разрез.

Волноводное фланцевое соединение содержит фланцы 1 и 2, закрепленные на отрезках 3 и 4 волновода и соединенные между собой болтами 5, и кожух, выполненный в виде полого тора 6, установленного на фланцы 1 и

2 и полностью заполненного поглотителем, выполненным в виде порошка 7 кристаллического графита.

Фланцы 1 и 2 имеют эллипсообразную форму, их большая и малая оси параллельны соответственно широким и узким стенкам отрезков 3 и 4 волновода, а на их внешней стороне выполнены выточки 8 прямоугольной формы.

Внутри отрезков 4 и 3 волновода симметрично относительно фланцев 1 и

2 дополнительно установлена вставка

9, выполненная из диэлектрика с малыми потерями, длиной больше полови— ны максимальной длины волны рабочего диапазона в отрезках 3 и 4 волновода, и ее концы в плоскости Е имеют вид днугранных углов.

11олый тор 6 изготовлен из упругого диэлектрика, имеющего большие потери, его стенка 10 разрезана с динения н широкой полосе частот. Металлоемкость данного соединения уменьшена благодаря эллипсообразной форме фланцев 1 и 2, а также снижению требований к ним по механической прочности для обеспечения больших уснлий стягивания. Соединение по п. 2 ф-лы отличается тем, что в качестве порошка 7 использован кристаллический графит. 1 з.п. ф-лы, 1 ил. внутренней стороны по плоскости продольной симметрии. Полый тор 6 установлен в выточках 8 с возможностью поворота вокруг оси отрезков 3 и 4

5 волновода, внутренняя поверхность полого тора 6 покрыта проводящим слоем

11, изолированным от фланцев 1 и 2.

Наружная поверхность полого тора 6 может быть гофрированной, а в его !

О стенке 10 может быть выполнено отверстие 12, эакрьггое крышкой 13.

Внутренний диаметр D поперечного сечения полого тора 6 и высота h вы15 точки 8 соответственно равны D

=2(t+g+ а);h=t+g, гдето требуемая толщина слоя порошка 7 по плоскости торцов 14 фланцев 1 и 2;

p — толщина стенки 10 полого тора 6 го д — толщина фланцев 1 и 2 по вьггочкам 8.

Волноводное фланцевое соединение работает следующим образом.

25 При распространении электромагнитной волны в отрезках 3 и 4 волновода. напряженность поля между фланцами 1 и 2 из-за наличия вставки 9 в Е раз меньше, чем в незаполненных частях этих отрезков. Это позволяет снизить в Е раз амплитуду наводимого напряжения между фланцами 1 и 2, т.е. уменьшить излучаемуы между ними мощность. Для уменьшения потерь в отрез35 ках 3 и 4 волновода концы вставки

9 имеют форму двугранных углов. Наличие вставки 9 также исключает про никновение порошка 7 внутрь отрезков

3 и 4 волновода при разборке волно40 водного фланцевого соединения и одновременно центрирует их.

1316062

Индуцированное напряжение между фланцами 1 и 2 возбуждает поле R объеме, ограниченном внутренней поверхностью полого тора 6, выточками

8 и торцами 14 фланцев 1 и 2. Так как среда, ограниченная этим объемом, обладает большими потерями

У возбуждаемое в ней поле затухает.

BHHHrtH Заказ 2370/55 Тираж 625 Подписное

Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4

4 болты 5, фланцы 1 и 2 разъединяются и полый тор б снимается.

Ф о р м у л а и з и б р е т е н н я

1. Волноводное фланцевое соединение, содержащее фланцы, закрепленные на отрезках волновода и соединенные между собой, и кожух, установленный на фланцы и внутри которого размещен поглотитель, о т л и ч а юВеличина затухания колебаний за- 10 щ е е с я тем, что, с целью повышевисит от толщины поглощающего слоя ния электрогерметичности в широкой порошка 7. Эффективность поглощения полосе частот и снижения металлоемувеличена за счет переотражений элект- кости, фланцы выполнены эллипсообромагнитных колебаний от проводящего разной формы, из большая и малая оси слоя 11. При облучении волноводного 15 параллельны соответственно широким фланцевого соединения внешним много- и узким стенкам отрезков волновода

1 частотным полем основная часть падаю- а на их вн а на их внешнеи стороне выполнены щей мощности отражается от проводяще- выточки имеющие прям ющие прямоугольную форго слоя 11 кото ый н им

Ф р " е имеет гальва- му, внутри отрезков волновода симнического контакта с фланцами 1 и 2, 20 метрично относительно фланцев дов связи с чем исключается возможность полнительно установлена вставка, вывозбуждения интермодуляционных коле- полненная из диэлектрика с малыми побаний. Часть мощности, проникающая терями дли " б е ми, длинои ольше половины маквнутрь полого тора 6, рассеивается симальной длины волны рабочего диаза счет дифракции на выточках 8 из-за25 пазона в отрезке в в отрезке волновода, и ее коних прямоугольной формы, и поглощает- цы в плоскост Е оскости имеют вид двугранся в порошке 7 не п иво я к возникр, р од к возник- ных углов, при этом кожух выполнен новению интермодуляционных колебаний в виде полого тора, изготовленного в отрезках 3 и 4 волково а. р о о ода. Толщина из упругого диэлектрика, имеющего слоя порошка 7 определяется из кон-30 большие потери, стенка полого тора, кретных требований по электрогерме- разрезана с внутренней стороны по тичности. При этом с ростом частоты плоскости продольной симметрии, поэквивалентная толщина сдоя порошка лый тор установлен тановлен в выточках с воэ7 повышается, увеличивая затухание можностью поворота вокруг оси отрезколебаний и повышая этим электрогер- 35 ков волновода вну внутренняя поверхность метичность волноводного фланцевого полого тора покрыт покрыта проводящим слоем, соединения в широкой полосе частот. изолированным т фл ованным от фланцев, а поглотие порошка, котоБлагодаря эллипсообразной форме флан- тель выполнен в виде порошка цев 1 и 2, а также снижению требова- рым полностью заполнен полый тор, ний к ним по механической прочности 40 причем внутренний диаметр D поперечдля обеспечения больших усилий стягивания металлоемкость волноводного фланцевого соединения уменьшена. = 2(t + g + а ) h - t +

+g,гдеt

Заполнение порошком 7 полого тора требуемая толщина слоя порошка по

6 производится через отверстие 12 45 плоскости торцов фланцев; g — толщипосле установки полого тора 6 в вы» на стенки полого тора д — толщина точки 8 и соединения фланцев 1 и 2 фланца по выточке. болтами 5. При разборке волноводного 2. Соединение по п. 1, о т л и— фланцевого соединения полый тор 6 по- e a ю щ е е с я тем, что в качестве ворачивается отверстием 12 вниз, по- 50 порошка использован кристаллический рошок 7 высыпается, откручиваются . графит .
