Способ ударного нагружения объекта

Способ ударного нагружения объекта

Иллюстрации

Показать все

Реферат



СОВХОЗ СОВЕТСКИХ

СО ЦИАЛ ИСТИЧ ЕСКИХ

РЕСПУБЛИК

<5115 g 01 ?? 19>

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABT0PCHOMV СВИДЕТЕЛЬСТВУ

)у (C

ГОСУДАРСТВЕННОЕ ПАТЕН1 НОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) (21) 3947877/23 (22) 26.08.85 (46) 23.07.93. Бюл. Y 27 (72) Е.С.Тюнькин, В.А.Огородников и A.Ã.ÈâàíîB (56) Погорелов А.П. и др. Исследование зависимости давления инициирования состава ТГ 50/50 от длительности действия импульса при ударе тонкими стальными пластинами. - физика горения взрывов, 1977, У 2, с, 294, Авторское свидетельство СССР

V 1098376, кл. 7 42 D 3/00, 17,01,83, (54) СПОСОБ УДАРНОГО НАГРУЖЕНИЯ ОБЪЕКТА .(57) Изобретение относится к технике, использующей взрывные и ударные явления для испытания конструкций, и может быть использовано для создания устройств, позволяющих осуществлять динамическое нагружение обьектов без откольного разрушения последних„Цель изобретения - повышение эффективности ударного нагружения путем исключения отколов у объекта, Сущность изобретения заключается в том, что на открытой поверхности заряда взрывчатого вещества 2, противоположной примыкающей к объекту 1,вплотную размещают экран 3 в виде слоя из инертного материала. Использование дополнительной массы (экрана) 3 предотвращает разлет продуктов взрыва со свободной поверхности заряда взрывчатого вещества 2, в результате чего форма импульса давления в образце из треугольной становится близкой к прямоугольной, а отражение импульса прямоугольной формы от свободной поверх-. ности объекта не приводит к возникновению растягивающих напряжений в нем и, соответственно, откола не возникает. 1 ил.

1316383

Составитель А.Гнускин

Редактор Г.Наджарян Техред И.Моргентал Корректор аказ 30Я5 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Н-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул, Гагарина, l01

Изобретение относится к технике, использующей взрывные и ударные явления для испытания конструкций, и может быть использовано для создания устройств, позволяющих осущесТвлять динамическое нагружение объектов без откольного разрушения последних.

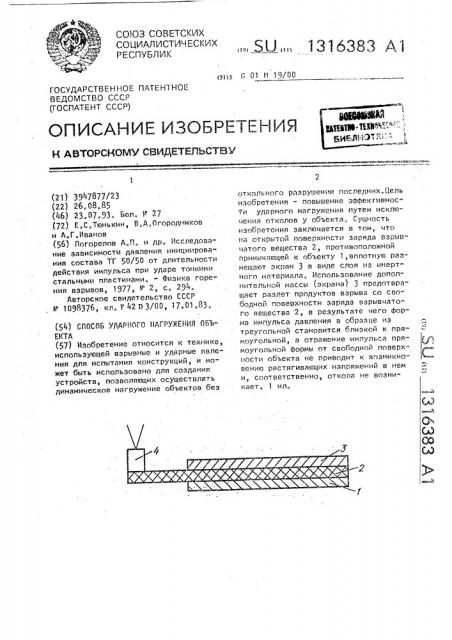

Цель изобретения - повышение эфФективности ударного нагружения путем исключения отколов у объекта, Способ иллюстрируется чертежом, на котором изображены нагружаемый (исследуемый) объект (пластина) 1, заряд 2 взрывчатого вещества, до-! полнительная масса (экран) 3, детонатор 4, Сущность изобретения заключается в следующем.

При детонации открытого заряда импульс давления имеет существенно треугольную Форму " .сразу после достижения максимума начинается рез, кий спад. При детонации экраниро ванного заряда характерно образование полки с менее резким спадом, чем при открытом заряде.

Использование дополнительной массы (экрана) 3 предотвращает разлет продуктов взрыва со свободной поверхности заряда взрывчатого вещества 2, в результате чего форма импульса давления в образце иэ треугольной становится близкой к прямоугольной, а отражение импульса прямо10 угольной формы от свободной поверхности объекта не приводит к возникновению растягивающих напряжений в нем и соответственно откола не возникает.

)5 Формула изобретения

Способ ударного нагружения объекта, основанный на использовании энергии заряда взрывчатого вещества, расположенного в непосредственном кон20 такте с нагружаемым объектом, о т-. л и ч а ю шийся тем, что, с целью повышения эфФективности ударного нагружения путем исключения отколов у объекта, на открытой поверхности заряда взрывчатого вещества, противоположной примыкающий к объекту, вплотную размещают экран в виде слоя из инертного материала.
