Реферат

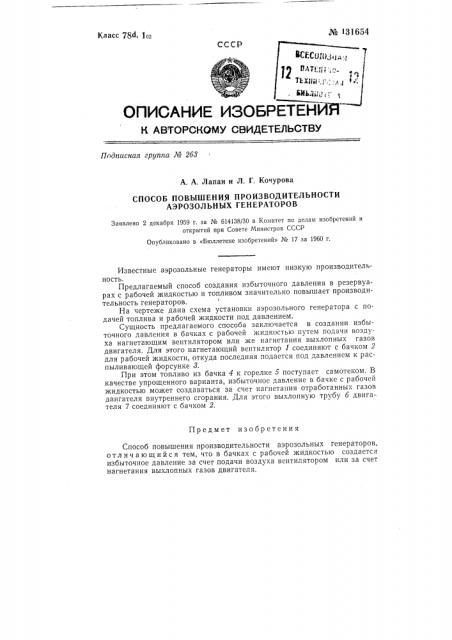

Класс 78д, 1в2 № 131654

СССР

ОПИСАНИЕ ИЗОБ

К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ

Подписная группа М 268

А А. Лапан и Л. Г Кочурова

СПОСОБ ПОВЫШЕНИЯ ПРОИЗВОДИТЕЛЬНОСТИ

АЭРОЗОЛЬНЪ|Х ГЕНЕРАТОРОВ

Заявлено 2 декабря 1959 г. за Мв 814138/30 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Кв 17 за 1960 г.

Предмет изобретения

Способ повышения производительности аэрозольных генераторов, отл ич а ю щи и с я тем, что в бачках с рабочей жидкостью создается избыточное давление за счет подачи воздуха вентилятором или за счет нагнетания выхлопных газов двигателя.

Известные аэрозольные генераторы имеют низкую производительность.

Предлагаемый способ создания избыточного давления в резервуарах с рабочей жидкостью и топливом значительно повышает производительность генераторов.

На чертеже дана схема установки аэрозольного генератора с подачей топлива и рабочей жидкости под давлением, Сущность предлагаемого способа заключается в создании избыточного давления в бачках с рабочей жидкостью путем подачи воздуха нагнетающим вентилятором или же нагнетания выхлопных газов двигателя. Для этого нагнетающий вентилятор 1 соединяют с бачком 2 для рабочей жидкости, откуда последняя подается под давлением к распыливающей форсунке 8.

При этом топливо из бачка 4 к горелке 5 поступает самотеком. В качестве упрощенного варианта, избыточное давление в бачке с рабочей жидкостью может создаваться за счет нагнетания отработанных газов двигателя внутреннего сгорания. Для этого выхлопную трубу б двигателя 7 соединяют с бачком 2.
