Подшипниковый узел дискового почвообрабатывающего орудия

Подшипниковый узел дискового почвообрабатывающего орудия

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству . Цель изобретения - увеличение срока службы и повышение надежности работы . Подшипниковый узел включает шпульку 10, фланец 11 и подшипник 12. Шпулька 10 и фланец 11 сопряжены между собой торцовыми наклонными поверхностями 13. Последние расположены в кольце подшипника 12. При работе дискового орудия не происходит проворачивания шпульки 10 и фланца 1 1 относительно друг друга от реактивных сил, возникакрших при взаимодействии дисков с почвой. В результате уменьшается износ всех трушихся поверхностей деталей орудия. 2 ил. I S СО О5 сд со cpup.Z

ИНИ

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1316573 А 1 (51) 4 А Ol В 23 00 31

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3940451/30-15 (22) 09.08.85 (46) 15.06.87. Бюл. № 22 (75) М. А. Архипкин и А. П. Карасев (53) 631.312.6(088.8) (56) Руководство по сборке и эксплуатации лущильника дискового гидрофицированного ЛДГ-15. Новосибирск, 1982, с. 22. (54) ПОДШИПНИКОВЫЙ УЗЕЛ ДИСКОВОГО ПОЧВООБРАБАТЫВАЮЩЕГО ОРУДИЯ (57) Изобретение относится к сельскому хозяйству. Цель изобретения — увеличение срока службы и повышение надежности работы. Подшипниковый узел включает шпульку

10, фланец 11 и подшипник 12. Шпулька 10 и фланец 11 сопряжены между собой торцовыми наклонными поверхностями 13. Последние расположены в кольце подшипника 12.

При работе дискового орудия не происходит проворачивания шпульки 10 и фланца 11 относительно друг друга от реактивных сил, возникаюцих при взаимодействии дисков с почвой. В результате уменьшается износ всех трущихся поверхностей деталей орудия. 2 ил.

1316573

Формула изобретения

Щ/2 1

Составитель В. Щукин

Редактор Л. Веселовская Техред И. Верее Корректор A. Зимокосов

Заказ 2273/I Тираж 629 Подписное

ВНИИПИ Государственного комитета СССР Но делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Рау шская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к сельскохозяйственному машиностроению, в частности к подшипниковым узлам, которые используются в дисковых боронах и лущильниках.

Цель изобретения — увеличение срока службы и повышение надежности работы.

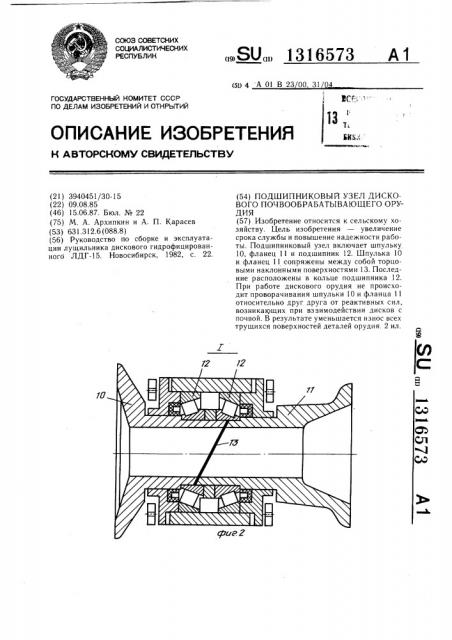

На фиг. 1 показано дисковое почвообрабатываюшее орудие с подшипниковым узлом; на фиг. 2 — узел 1 на фиг. 1.

Почвообрабатывающее орудие включает ось l, установленные на ней диски 2, располженные между последними шпульки 3, подшипниковый узел 4, который посредством стоек 5 закреплен на раме 6 орудия, концевые упоры 7 и 8 и гайку 9, навертываемую на резьбовую часть оси 1.

Подшипниковый узел содержит шпульку

10, фланец 11 и подшипник 12. Шпулька 10 и фланец 11 сопряжены друг с другом торцовыми поверхностями 13, которые выполнены наклонными и располжены в кольце подшипника 12.

При работе почвообрабатывающего орудия благодаря сопряжению шпульки 10 и фланца 1! по торцовым наклонным поверхностям не происходит их проворачивания друг относительно друга от реактивных сил, возникающих при взаимодействии дисков 2 с почвой. В результате этого уменьшается износ всех трущихся поверхностей (шпульки 10 и фланца 11, а также дисков 2), что, в свою очередь, ведет к исключению самопроизвольного ослабления крепления дисков 2 и увеличению срока службы орудия.

Подшипниковый узел дискового почвообрабатывающего орудия, включающий шпульку подшипника, фланец и подшипник, отличаюи1ийся тем, что, с целью увеличения срока службы и повышения надежности работы, шпулька и фланец сопряжены друг с

20 дпугом торцовыми поверхностями, которые выполнены наклонными и расположены в кольце подшипника.
