Устройство для загрузки тестовых заготовок в люльки расстойного конвейера

Устройство для загрузки тестовых заготовок в люльки расстойного конвейера

Иллюстрации

Показать все

Реферат



Изобретение относится к хлебопекарной промышленности и позволяет равномерно и точно укладывать тестовые заготовки (ТЗ) в люльки расстойного конвейера . Для исключения склеивания ТЗ подающее приспособление выполнено в виде цилиндра 16, установленного перед вращающимся питателем 6 с возможностью свободного вращения. Горизонтальная ось 17 цилиндра 16 параллельна питателю 6. Точность укладки ТЗ на ленточный транспортер 1 обеспечивает качающийся рычаг 14 со свободно вращающимся роликом. Рычаг 14 установлен на входе питателя 6. Для расщнрения технологических возможностей устройства nyteM обеспечения укладки различного количества ТЗ в люльки расстойного конвейера привод питателя 6 имеет механизм изменения скорости вращения. Его регулируют в зависимости от размера и массы выпускаемой продукции. I з.п. ф-лы, 3 ил. (Л 12 13 26 оо а о: со сриг.1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН ц9э аэ (Ю4 A21Ñ900

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3822194/28- 3 (22) 1 1.12.84 (46) 15.06.87. Бюл. № 22 (71) Производственное объединение «Лейбур» (72) Я, 3. Лоот (53) 664.653.4 (088.8) (56) Авторское свидетельство СССР № 810184, кл. А 21 С 9/00, 1979.

Справочник по хлебопекарному производству/ А.А. Михелев. — М.: Пищ. пром-сть, 1977, ч. 1, с. 195. (54) УСТРОЙСТВО ДЛЯ ЗАГРУЗКИ ТЕСТОВЬ!Х ЗАГОТОВОК В ЛЮЛЬКИ РАССТОЙНОГО КОНВЕЙЕРА (57) Изобретение относится к хлебопекарной промышленности и позволяет равномерно и точно укладывать тестовые заготовки (T3) в люльки расстойного конвейера. Для исключения склеивания ТЗ подающее приспособление выполнено в виде цилиндра 16, установленного перед вращающимся питателем 6 с возможностью свободного вращения. Горизонтальная ось 17 цилиндра 16 параллельна питателю 6. Точность укладки Т3 на ленточный транспортер обеспечивает качающийся рычаг 14 со свободно вращающимся роликом. Рычаг 14 установлен на входе питателя 6. Для расширения технологических возможностей устройства путем обеспечения укладки различного количества Т3 в люльки расстойного конвеиера привод питателя 6 имеет механизм изменения скорости вращения. Его регулируют в зависимости от размера и массы выпускаемой продукции. l з.п. ф-лы, 3 ил.

13166!9

Изобретение относится к хлебопекарной промышленности, в частности к устройствам для загрузки люлек расстойных конвейеров.

Целью изобретения является обеспечение равномерной и точной укладки тестовых заготовок в люльки расстойного конвейера, а также расширение технологических возможностей устройства путем обеспечения укладки различного количества заготовок в люльки расстойного конвейера.

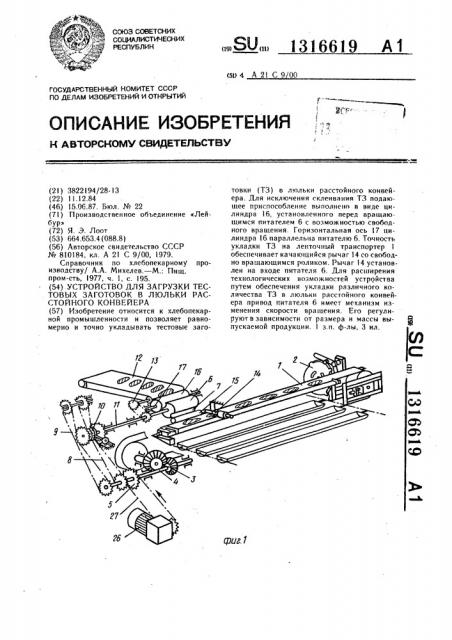

На фиг. l изображена кинематическая схема предлагаемого устройства; на фиг. 2— узел подачи тестовых заготовок; на фиг. 3— переключатель хода. 15

Устройство состоит из ленточного транспортера 1, приспособления для опрокидывания верхней. ветви ленты транспортера

2, конической зубчатой передачи 3, приводного вала 4 со звездочкой 5, питателя

6, снабженного приводом и карманами 7, 20 механизма для изменения скорости вращения питателя, состоящего из двух параллельных цепных передач 8 и 9, переключателя 10 хода, вала 1!, транспортера 12, цепной передачи 13, свободно вращающегося и качающегося на рычаге 14 ролика 15, подающего приспособления, выполненного в виде свободно вращающегося цилиндра 16 на оси 17.

Переключатель 10 хода состоит из полумуфт-звездочек 18 и 19, пальцев 20, пружин

21, ведущей полумуфты 22 с отверстием 23 и канавкой 24 и рукоятки 25. Полумуфтызвездочки 18 и 19 выполнены с отверстием, в котором расположены палец 20 и пружина

2!. Приводной вал 4 приводится в движение от электродвигателя 26 посредством цепной передачи 27.

Устройство работает следующим образом.

Тестовая заготовка поступает с транспортера 12 на свободно вращающийся ролик 16, который под весом заготовки вращается, и заготовка попадает в пространство меж- 40 ду цилиндром 16 и постоянно вращающимся питателем 6. Тестовая заготовка вращаегся до тех пор, пока не попадает в карман

7 питателя 6. Когда карман 7 окажется в нижнем положении, заготовка выпадает из него и с помощью качающегося и вращающегося ролика 15 укладывается на ленту транспортера 1. После накопления заданного количества заготовок на ленте транспортера

1 верхняя ветвь ленты опрокидывается с помощью приспособления 2 и тестовые заготовки поступают в люльки расстойного конвейера. Затем цикл повторяется.

При одновременном нахождении нескольких тестовых заготовок на ролике 16 они не прилипают одна к другой из-за постоянного вращения ролика питателя 6 и самих заготовок.

Рукояткой 25 устанавливается необходимая скорость вращения питателя в зависимости от размера и массы выпускаемой продукции. С помощью рукоятки 25 полумуфта

22 зацепляется с полумуфтой-звездочкой 18 или 19, при этом палец 20 под воздействием пружины 21 входит в отверстие 23 полумуфты 22. В этом положении работает одна из параллельных цепных передач 8 или 9, имеющих разные передаточные отношения.

Выполнение подающего устройства в виде цилиндра, установленного перед питателем с возможностью свободного вращения, позволяет исключить склеивание тестовых заготовок при нарушении равномерности их подачи и обеспечить равномерность укладки тестовых заготовок.

Установка на выходе питателя рычага со свободно вращающимся роликом обеспечивает точность укладки тестовых заготовок в люльки.

Снабжение привода питателя механизмом для изменения скорости вращения питателя позволяет расширить технологические возможности устройства путем обеспечения укладки различного количества заготовок в люльки расстойного конвейера.

Форл ула изобретения

1. Устройство для загрузки тестовых заготовок в люльки расстойного конвейера, содержащее подающее приспособление, привод питателя и смонтированный с возможностьк> врац)ения на горизонтальной оси питатель, ленточный транспортер, отличающееся тем, что, с целью обеспечения равномерной и точной укладки тестовых заготовок в люльки расстойного конвейера, подающее приспособление выполнено в виде цилиндра, установленного перед питателем на параллельной питателю оси с возможностью свободного вращения, при этом на выходе питателя установлен с возможностью качания рычаг со свободно вращающимся роликом.

2. Устройство по н. l, отличающееся тем, что, с целью расширения технологических возможностей устройства путем обеспечения укладки различного количества заготовок в люльки расстойного конвейера, привод питателя снабжен механизмом для изменения скорости вращения питателя.

1316619
