Тиски параллельные

Тиски параллельные

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для зажима обрабатываемых деталей . Целью изобретения является улучшение эксплуатационных характеристик путем обеспечения гарантированного прижима подвижной гу-бки 3 к направляющим 2. Тиски включают корпус 1, подвижную и неподвижную губки 3 и 4, регулируемую опору 5, упругий элемент 6 и зажимной винт 7. Для закрепления детали 10 вращают винт 7, которьш перемещает губку 3 по направляющим 13 до контакта с деталью 10. После этого подводят опору 5 к упругому элементу бис помощью винта 7 осуществляют зажим. Наличие в корпусе 1 упругого элемента 6 обеспечивает в мом ент закрепления детали 10 равенство двух противоположно направленных моментов, действующих на подвижную губку 3. 4 ил. Ф / /-rl N / 00 05 сх о о:

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (5D 4 В 25 В 1/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ .. Ф (54) ТИСКИ ПАРАЛЛЕЛЬНЬЕ (57) Изобретение относится к устройствам для зажима обрабатываемых деталей. Целью изобретения является улучшение эксплуатационных характеристик путем обеспечения гарантиро(21) 3999668/25-28 (22) 02.01.86 (46) 15.06.87. Бюл. Р 22 (72) В.Н.Боровой (53) 621.881(088.8) (56) Авторское свидетельство СССР

1(- 1178577; кл. В 25 В 1/24, 1984.

Авторское свидетельство СССР

У 1027023, кл. В 25 В 1/00, 1983. ванного прижима подвижной губки 3 к направляющим 2. Тиски включают корпус

1, подвижную и неподвижную губки

3 и 4, регулируемую опору 5, упругий элемент 6 и зажимной винт 7. Для закрепления детали 10 вращают винт 7, который перемещает губку 3 по направляющим 13 до контакта с деталью 10.

После этого подводят опору 5 к упругому элементу 6 и с помощью винта 7 осуществляют зажим. Наличие в корпусе

1 упругого элемента 6 обеспечивает в момент закрепления детали 10 равенство двух противоположно направленных моментов, действующих на подвижную губку 3. 4 ил.

13168

Изобретение относится к машиностроению, а именно к устройствам для зажима обрабатываемых деталей, и может быть использовано при обработке деталей ка плоскошлифовальных и оптикошлифовальных станках.

Целью изобретения является улучшение. эксплуатационных характеристик путем обеспечения га.рантированного прижима подвижной губки в процессе 1Ц закрепления детали к направляющим.

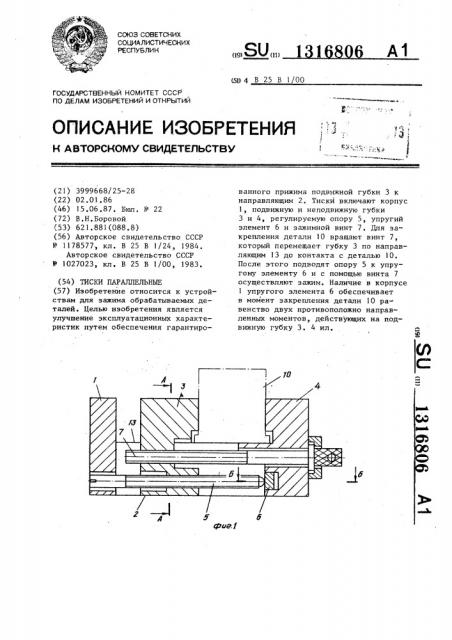

На фиг. 1 схематически изображены предлагаемые тиски, общий вид „ на.фиг. 2 — то же, вид сверху; на фиг. 3 — сечение А-4, на фиг, 1; на !5 фиг. 4 — сечение Б-Б на фиг. 1.

Тиски содержат корпус 1 с опорной поверхностью 2, подвижную 3 и неподвижную 4 губки. Регулируемая опора 5 выполнена в виде винта и установлена 20 в подвижной губке 3. Упругий элемент

6 установлен в корпусе 1 со стороны неподвижной губки 4. Регулируемая опора 5 расположена между зажимным винтом 7 и опорной поверхностью 2 с 25 возможностью взаимодействия свободным концом 8 с упругим элементом 6.

Оси винта 7 и опоры 5 лежат в плоскости 9, перпендикулярной опорной поверхности 2 и смещенной относительно про- З0 дольной оси 9 корпуса

Тиски работают следующим образом„

Обрабатываемое изделие 10 устанавливают в тиски так, чтобы его торец

11 выступал за пределы корпуса 1 на величину как минимум 1-2 мм, при этом противоположный. торец 12 иэделия 10 должен находиться от края корпуса 1 дальше, чем плоскость 9, в которой лежат оси винта. 7 и опоры 5, Затем с помощью винта 7 перемещают подвижную губку 3 по направляющей 13 до ! момента исчезновения зазора между губками тисков и изделием 10. После этого подводят регулируемую опору 5 к упругому элементу 6 и с помощью винта 7 производят предварительный зажим изделия 10 в тисках.

В момент зажима подвижная губка

3 совершает микроперемещение в направлении к неподвижной губке 4 и создает требуемый натяг для предварительного зажима изделия, .0 в тисках, при этом регулируемая опора 5 прогибает несущую полку упругого эле- ., мента 6 на величину этого натяга.

06 2

После этого выставляют по лекалькаму угольнику изделие 10 так, чтоб;.;

eII o торец ll был перпендикулярен к опорной поверхности 2 тисков, и с помощью винта 7 окончательно зажимают изделие 10, В момент окончательного зажима изделия 10 увеличивается натяг между губками 3 и 4 тисков и иэделием 10, а соответственно и прогиб упругого элемента 6.

Наличие в корпусе 1 упругого элемента 6, установленного с возможностью взаимодействия с опорой 5 на величину прогиба в пределах наибольшего натяга между изделием 10 и губками 3 и 4 тисков, обеспечивает в момент закрепления изделия !0 в тисках равенство двух противоположно направленных моментов, действующих на подвижную губку 3.

Такое равенство исключает перекос в вертикальной плоскости подвижной губки 3 относительно направляющей 14, деформацию корпуса 1 тисков в вертикальной плоскости, а, следовательно, и перекос изделия 10 в этой плоскости °

Прогиб же упругого элемента 5 обеспечивает надежность крепления изделия !О в тисках,,так как позволяет получить требуемый натяг между губками 3 и 4 тисков и изделием 10 в момент его зажима. формула изобретения

Тиски параллельные, содержащие корпус с опорной поверхностью„ закрепленные на нем неподвижную и подвижную губки, регулируемую опору, установленную в подвижной губке, и зажимной винт, о т л и ч а ю щ и ес н тем,,что, с целью улучшения эксплуатационных характеристик, они снабжены упругим элементом, установленным в корпусе со стороны неподвижной губки, ре.гулируемая опора выполнена в виде винта, расположенного между зажимным винтом и опорной поверхностью с возможностью взаимодействия свободным концом с упругим элементом, оси винтов лежат в плоскости... перпендикулярной опорноч поверхности и смещенной относительно продольной оси корпуса.

1316806

70 б-д

Составитель А.Плахин

Редактор Э.Слиган Техред Н.Глущенко Корректор В.Бутяга

Заказ 2386/12 Тираж 953 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
