Композиция для склеивания строительных элементов

Композиция для склеивания строительных элементов

Иллюстрации

Показать все

Реферат



Изобретение относится к композициям для склеивания строительных элементов и может быть использовано в строительстве при соединении сборных железобетонных элементов,креплении оборудования,в том числе и тяжелого . Изобретение позволит повысить адгезионные и когезионные свойства соединений , а также обеспечить возможность склеивания влажных поверхностей.Композиция по изобретению включает, мас.%: АСТ-Т порошок 17-33, АСТ-Т жидкость 20-27, oi, , СО -метакрилполидиэтиленгликольфталат 2-8, кварцевый песок остальное. АСТ-Т порошок представляет собой суспензионный полиметилметакрилат , содержащий 0,5- 1% перекиси бензоила, а АСТ-Т жидкость - метилметакрилат, содержащий 2-3% диметиланилина и 0,2-0,5% стеарата свинца. В качестве об ,со-метакрилполидиэтиленгликольфталата в композиции используют олигоэфиракрилаты общей формулы а (Л о с- (ОСНо-СНо- ОС л , л i „ сн где п 1-5. Готовят композицию смешением АСТ-Т порошка с АСТ-Т жидкостью до получения сметанообразной массы с последуюш,им введением олигоС )п-ОСНг-СН2-0-СО-С Ш- ОСНз эфиракрилата и кварцевого песка и тщательным перемешиванием полученной смеси. 3 табл. GO Ч

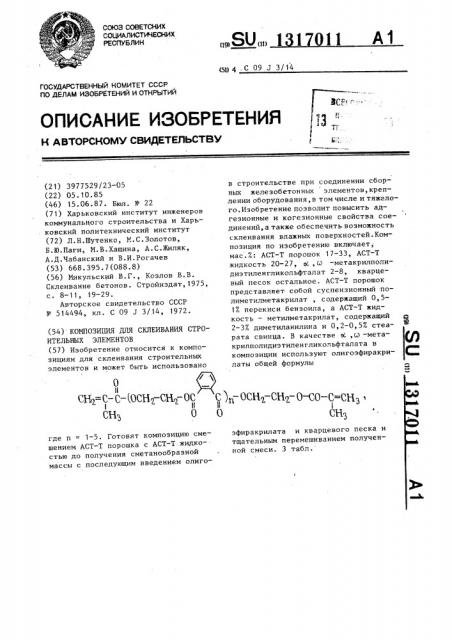

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (ц4.С 09 J 3/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOIVlV СВИДЕТЕЛЬСТВУ

cH =c— - c- 0сн сн-0с c)„-0сн — cH -p-cp — с=си

I И jl Э сн 0 О СН3 (21) 3977529/23-05 (22) 05. 10. 85 (46) 15. 06. 87. Бюл. У 22 (71) Харьковский институт инженеров коммунального строительства и Харьковский политехнический институт (72) Л.Н.Шутенко, М.С.Золотов, Б.Ю.Паги, М.В.Хащина, А.С.Жиляк, А.Д.Чабанский и В.И.Рогачев (53) 668.395.7(088.8) (56) Микульский В.Г., Козлов В.В.

Склеивание бетонов. Стройиздат, 1975, с. 8-11, 19 — 29.

Авторское свидетельство СССР

N - 514494, кл. С 09 J 3/14, 1972. (54) КОМПОЗИЦИЯ ДЛЯ СКЛЕИВАНИЯ СТРОИТЕЛЬНЫХ ЭЛЕМЕНТОВ (57) Изобретение относится к композициям для склеивания строительных элементов и может быть использовано где п = 1-5. Готовят композицию смешением ACT-T порошка с АСТ-Т жидкостью до получения сметанообразной массы с последующим введением олиго„„SU„„1 1 11 А1 в строительстве при соединении сборных железобетонных элементов, креплении оборудования, в том числе и тяжелого. Изобретение позволит повысить адгезионные и когезионные свойства соединений, а также обеспечить возможность склеивания влажных поверхностей.Композиция по изобретению включает, мас.X: АСТ-Т порошок 17-33, АСТ-Т жидкость 20-27, о,с -метакрилполидиэтиленгликольфталат 2-8, кварцевый песок остальное. АСТ-Т порошок представляет собой суспензионный полиметилметакрилат, содержащий 0,51Х перекиси бензоила, а АСТ-Т жидкость — метилметакрилат, содержащий

2-3Х диметиланилина и 0,2-0,57. стеарата свинца. В качестве oC, u -метакрилполидиэтилентликольфталата в композиции используют олигоэфиракрилаты общей формулы эфиракрилата и кварцевого песка и тщательным перемешиванием полученной смеси. 3 табл.

1317011 онный полиметилметакрилат, содержащий 0,5-17 перекиси бензоила, а используемая АСТ-Т жидкость — метилметакрилат, содержащий 2-3Х. диметил5 анилина и 0,2-0,57. стеарата свинца (ТУ 64-2 †2-83).

Изобретение относится к композициям для склеивания строительных элементов и может быть использовано в строительств при соединении сбор ных железобетонных элементов, креплении оборудования, в том числе и тяжелого.

Цель изобретения — повышение ацгезионных и когезионных свойств клея.

Используемый в композиции АСТ-T порошок представляет собой суспензиВ качестве, G3 -метакрилполидиэтиленгликольфталатов (МДФ) в композиции используют олигоэфиракрилаты общей формулы

II си,=с-с-(оси;сн;ос

I II ск, о

С ) — ОСН вЂ” СН вЂ” 0-СΠ— C=CH и г

О % где n = 1-5 (соответственно МДФ-1, . МДФ-2, МДФ-3 МДФ-4 и МДФ-5).

Готовят композицию следующим образом.

АСТ-Т порошок смешивают с АСТ-Т жидкостью до превращения в сметанообразную массу, после чего вводят

МДФ и кварцевый песок. Введение наполнителя приводит к удешевлению состава. Полученная после тщательного перемешивания смесь готова к употреблению.

Изобретение иллюстрируется следующими примерами.

Пример ы 1-9 (пример сравнительный).

Композиции по примерам готовят как описано выше.

Составы композиций приведены в табл. 1 а когезионные и адгезионные свойства соответственно в табл. 2 и 3.

Таким образом, как видно из табл. и 2, клеевые соединения на основе предлагаемой композиции имеют высо1 кие прочностные свойства, при этом

20 данной композицией можно склеивать не только сухие, но и влажные поверхности строительных элементов.

Композицию можно использовать в любых климатических условиях как в летнее, так и в зимнее время.

Формула и з обретения

Композиция для склеивания строи.тельных элементов, включающая АСТ-Т

30 порошок и АСТ-Т жидкость, на основе метилметакрилата, о т л и ч а ю щ ая с я тем, что, с целью повышения адгезионных и когезионных свойств клея, она дополнительно содержится

35 И-метакрилполидиэтиленгликольфталат и кварцевый песок при следующем соотношении компонентов, мас.X:

АСТ-Т порошок I7 — 33

АСТ-Т жидкость 20 — 27

40 М, И -метакрилполи—

1 диэтиленгликольфталат 2-8

Кварцевый песок Остальное

Т а б л и и а 1

Компонент

Содержание компонентов, мас.%, в композициях по примерам

1 2 3 4 5 6 7 8 9

АСТ-Т порошок

25,0

8,0

25,0 45,0

5,0

27 0 25 0 20 7

АСТ-Т

25,0

8,0

25,0

8,0

20,0

2,0

3,1

3,0 3,0 (n=1) (n=3) (п=5) (n=1) (n=:3) (n=5) (п=5) (n=3) Кварцевый песок

37,0 47,0 59,0 42,0 42,0 42,0 61,0

45,0

33,0 25,0 17,2 25,0 25,0 25,0 17,0 25,0 55,0

1317011

Таблица 2

Пример растяжении изгибе

44,6

18,5

88,6.

34,4

15,9

85,3

34,8

14,9

64,2

52,6

19,0

90,1

41,2

16,1

87,4

42,0

15,9

70,0

31,4

12,3

59,7

37,0

15,2

66,4

12,0 — 13,0

25,0

50-60

Таблица 3

Значения разрушающих усилий и сдвигающих напряжений при выдергивании гладких стержней, заделанных в бетон на глубину 1 = 10 ц

Пример

Предел прочности клееЗаделка в мокрый бетон

Заделка в сухой бетон

Разрушающее усилие,кгс

Разрушающее усилие, кгс анкер, MIa

3115

10,1

4,9

6,50

3100

10,6

4,6

3007

6,43

2992

4,1

11,0

2997

6,39

2915

2909

11,3

2819

6,29

3,9

2858

11,9

3,8

6,21

2786

12,2

2800

3,6

6, 17

2701 вых соединений металла (сталь

СТ-3) на сдвиг при растяжении, MIa

Предел прочности MIa, при сжатии

Сдвигающие напряжения на контакте клейСдвигающие напряжения на контакте клейанкер, ИПа

1317011

Продолжение таблицы 3

Значения разрушающих усилий и сдвигающих напряжений при выдергивании гладких стержней, заделанных в бетон на глубину 1 д. 10

Пример

Предел прочности клее"

Заделка в мокрый бетон

Заделка в сухой бетон

Разрушающее усилие, кгс

Разрушающее усилие,кгс анкер, МПа

1б,1

13-15

П р и м е ч а н и е. При использовании МДФ в количестве, меньшем 2 мас.Х, происходит ухудшении когезионнык и адгезионных свойств, а при использовании его в количестве, большем 8 мас.Х, улучшение когезионных и адгезионных свойств не происходит.

Составитель Н.Просторова

Редактор Н.Киштулинец Техред М.Ходанич Корректор М.Шароши

Заказ 239 1/22 Тираж 633

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 вых соединений металла (сталь

СТ-3) на сдвиг при растяжении, МПа

Сдвигающие напряжения на контакте клейСдвигающие напряжения на контакте клейанкер, NIIa
