Реферат



Класс 5а, 1Я

5а 41

Юи 131710

Сс СР }СО.О. -(131, И

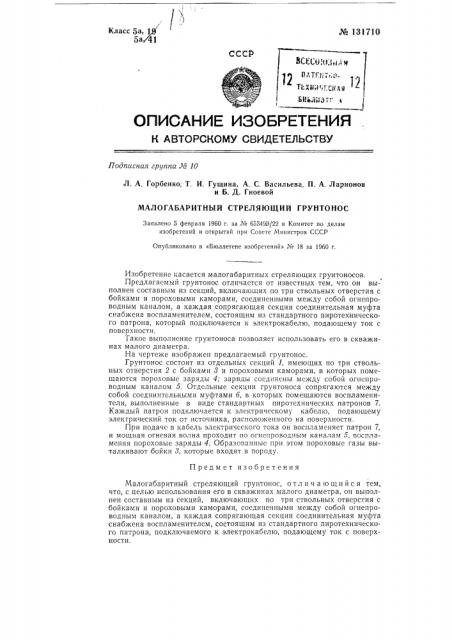

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа И 10

Л. А. Горбенко, T. И. Гущина, А. С. Васильева, П. А. Ларионов и Б. Д. Гноевой

МАЛОГАБАРИТНЫЙ СТРЕЛЯЮЩИЙ ГРУНТОНОС

Заявлено 5 февраля 1960 г. за ¹ 653499/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 18 за 1960 г.

Предмет изобретения

Малогабаритный стреляющий грунтонос, отличающийся тем, что, с целью использования его в скважинах малого диаметра, он выполнен составным из секций, включающих по три ствольных отверстия с бойками и пороховыми каморами, соединенными между собой огнепроводным каналом, а каждая сопрягающая секции соединительная муфта снабжена воспламенителем, состоящим из стандартного пиротехнического патрона, подключаемого к электрокабелю, подающему ток с поверхности.

Изобретение касается малогабаритных стреляющих грунтоносов.

Предлагаемый грунтонос отличается от известных тем, что он выполнен составным из секций, включающих по три ствольных отверстия с бойками и пороховыми каморами, соединенными между собой огнепроводным каналом, а каждая сопрягающая секции соединительная муфта снабжена воспламенителем, состоящим из стандартного пиротехнического патрона, который подключается к электрокабелю, подающему ток с поверхности.

Такое выполнение грунтоноса позволяет использовать его в скважинах малого диаметра.

На чертеже изображен предлагаемый грунтонос.

Грунтонос состоит из отдельных секций 1, имеющих по три ствольных отверстия 2 с бойками 8 и пороховыми каморами, в которых помещаются пороховые заряды 4; заряды соединены между собой огнепроводным каналом 5. Отдельные секции грунтоноса сопрягаются между собой соединительными муфтами б, в которых помещаются воспламенители, выполненные в виде стандартных пиротехнических патронов 7.

Каждый патрон подключается к электрическому кабелю, подающему элекгрический ток от источника, расположенного на поверхности.

При подаче в кабель электрического тока он воспламеняет патрон 7, и мощная огневая волна проходит по огнспроводным каналам 5, воспламеняя пороховые заряды 4. Образованные при этом пороховые газы выталкивают бойки 8, которые входят в породу. № 131710
