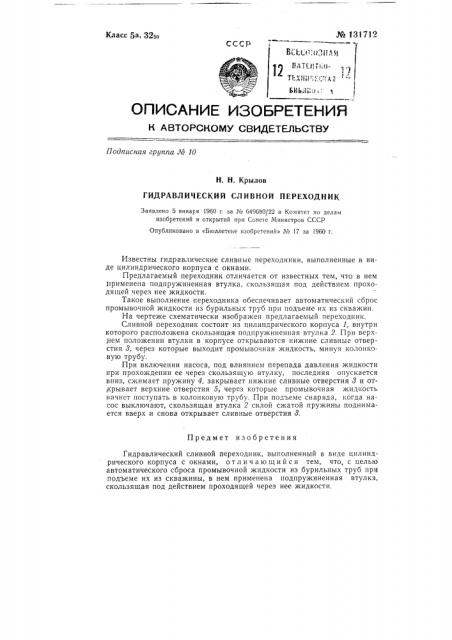

Мо 131712

Класс 5а, 32so

СССР

К1 (;12 .-(1, { (Ц

ORHCAHVIE ИЗОБ Кткния

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 10

Н. Н. Крылов

ГИДРАВЛ ИЧ ЕСКИ Й СЛ И В НОЙ П ЕРЕХОДН ИК

Заявлено 5 января 1960 г. за ¹ 649680/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобрстений» № 17 за 1960 г.

Известны гидравлические сливные переходники, выполненные в виде цилиндрического корпуса с окнами.

Предлагаемый переходник отличается от известных тем, что в нем

Применена подпружиненная втулка, скользящая под действием проходящей через нее жидкости.

Такое выполнение переходника обеспечивает автоматический сброс промывочной жидкости из бурильных труб при подъеме их из скважин.

На чертеже схематически изображен предлагаемый переходник.

Сливной переходник состоит из цилиндрического корпуса 1, внутри которого расположена скользящая подпружиненная втулка 2. При верх,нем положении втулки в корпусе открываются нижние сливные отверстия 3, через которые выходит промывочная жидкость, минуя колонков ую трубу.

При включении насоса, под влиянием перепада давления жидкости при прохождении ее через скользящую втулку, последняя опускается вниз, сжимает пружину 4, закрывает нижние сливные отверстия 8 и от,крывает верхние отверстия 5, через которые промывочная жидкость начнет поступать в колонковую трубу. При подъеме снаряда, когда насос выключают, скользящая втулка 2 силой сжатой пружины поднимается вверх и снова открывает сливные отверстия 8.

Предмет изобретения

Гидравлический сливной переходник, выполненный в виде цилиндрического корпуса с окнами, отличающийся тем, что, с целью автоматического сброса промывочной жидкости из бурильных труб при подъеме их из скважины, в нем применена подпружиненная втулкз, скользящая под действием проходящей через нее жидкости, № 131712
