Устройство для обработки сегментов уплотнений паровых турбин

Устройство для обработки сегментов уплотнений паровых турбин

Иллюстрации

Показать все

Реферат



Изобретение м.б. использовано для ремонта паровых турбин. Изобретение позволяет расширить диапазон использования и повысить надежность путем уменьшения усилия подачи поворотного суппорта (ПС) и обеспечения , плавности его хода при обработке а также сократить время на настройку сегментов на необходимый диаметр обработки . На Станине 1 закреплена Z-образная радиальная опора (РО) 4 с подшипниками (П) 5 и 6 качения. ПС также опирается на РО 4 через П 5 и 6. П 5 и 6 установлены на кронштейнах 7 под консолью 8 ПС с возможностью их перемещения без зазора по РО 4. П 6 установлен на кронштейне 7 эксцентрично. Устройство снабжено механизмом радиальной подачи,содержащим связанные с ПС и станиной 1 червячный сегмент с центральным углом 55° и червяк. ПС снабжен кулачково-пружинным механизмом, состс5ящим из двух пружин и кулачка. Червяк установлен на направляющей. Перемещение ПС по Z-образной РО 4 происходит без люфтов и зазора. Вследствие этого обеспечивается исключение вертикальной вибрации ПС при обработке сегментов. 3 з.п. ф-лы, 5 ил. 7 fff i (Л С 00 |Мшш4 Од фи9.5

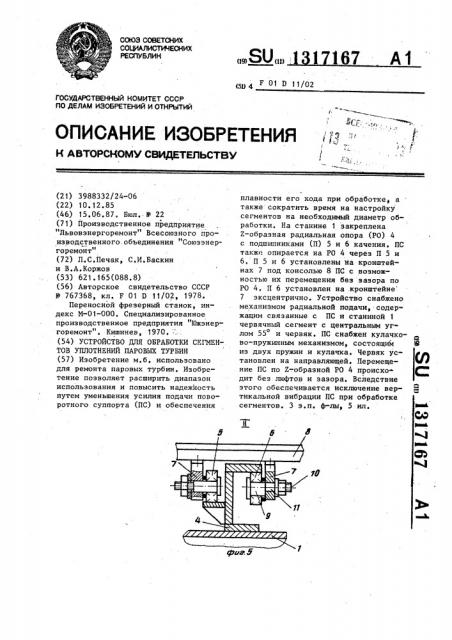

1 167 А1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (1% (13} (511 4 F 01 D 11/02

1 » . . Г> .

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ l фф wc (1.;»

»

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3988332/24-06 (22) 10.12.85 (46) 15,06.87. Бюл. В 22 (71) Производственное предприятие

"Львовэнергоремонт" Всесоюзного производственного.объединения "Союзэнергоремонт" (72) Л.С.Печак, С.И.Баскин и В.А.Коржов (53) 621.165(088.8) (56) Авторское свидетельство СССР

Ф 767368, кл. F 01 D 11/02, 1978.

Переносной фрезерный станок, индекс M-01-000. Специализированное производственное предприятия "Южэнер« горемонт". Кишинев, 1970. .. (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ СЕГМЕНТОВ УПЛОТНЕНИЙ ПАРОВЫХ ТУРБИН (57) Изобретение м.б. использовано для ремонта паровых турбин. Изобретение позволяет расширить диапазон использования и повысить надежность путем уменьшения усилия подачи поворотного суппорта (ПС) и обеспечения плавности его хода при обработке а также сократить время на настройку сегментов на необходимый диаметр обработки. На станине 1 закреплена

Z-образная радиальная опора (РО) 4 с подшипниками (П) 5 и 6 качения. ПС такж» опирается íà PO 4 через П 5 и

6. П 5 и 6 установлены иа кронштейнах 7 под консолью 8 ПС с возможностью их перемещения без зазора по

Р0 4. П 6 установлен на .кронштейне

7 эксцентрично. Устройство снабжено механизмом радиальной подачи, содержащим связанные с ПС и станиной червячный сегмент с центральным углом 550 и червяк. ПС снабжен кулачково-пружинным механизмом, состоящим 9 из двух пружин и кулачка. Червяк установлен на направляющей. Перемещение ПС по 2-.образной PO 4 происхо дит без люфтов и зазора. Вследствие

Ю \ этого обеспечивается исключение вертикальной вибрации ПС при обработке сегментов. 3 з.п. ф-лы, 5 ил.

leaL

1 131

Изобретение относится к технике ремонта паровых турбин, в частности к устройствам для обработки сегментов уплотнений при восстановлении радиальных зазоров в концевых и диафрагменных уплотнениях паровых турбин.

Целью изобретения является расширение диапазона использования и повышение надежности путем уменьшения усилия подачи суппорта и обеспечения плавности его хода при обработке, а также сокращение времени на настройку сегментов на необходимый диаметр обработки, На фиг. 1 изображено устройство, общий вид, на фиг. 2 -. вид Л на фиг. I на фиг. 3 — сечение Б-Б на фиг, 2; на фиг. 4 — узел II на фиг. 2; на фиг. 5 — узел I на фиг.2, Устройство для обработки сегментов уплотнений паровых турбин состо" ит из станины 1, поворотного супнорта 2, опирающегося на поворотную площадку 3. Кроме этого, устройство снабжено закрепленной на станине 1 .Е-образной радиальной опорой 4 и двумя подшипниками 5 и 6 качения.

Поворотный суппорт 2 опирается также на радиальную опору 4 через подшипники 5 и 6 качения, установленные на кронштейнах 7 под консолью 8 поворотного суппорта 2 с возможностью их перемещения без зазора по радиальной опоре 4. Один из подшипников

6 качения установлен на кронштейне

7 эксцентрично, -..е. ось 9 подшипника 6 качения не совпадает с осью

10 вала 11.

На станине 1 установлены стойки .

12, к которым прикреплен направляющий элемент (направляющая) 13 с установ" ленной на нем силовой головкой 14 с ручкой 15. На поворотном суппорте

2 установлены суппорты 16 и 17 продольной и поперечной подачи и наладка 18. Устройство имеет ручку 19 настройки суппорта 16 продольной подачи и наладки 18, ручку 20 поперечной подачи наладки 18, рукоятку 21 рабочего движения суппорта 16 продольной подачи и рукоятку 22 холостого хода поворотного суппорта 2. Устройство снабжено механизмом 23 ра- диальной подачи, содержащим связанные с поворотным суппортом 2 и станиной 1 червячный сегмент 24 с центральным углом 55 и червяк 25

7167 2 соответственно. Поворотный суппорт

2 снабжен кулачково-пружинным механизмом 26, состоящим из пружин 27 и 28 и кулачка 29. Червяк 25 установлен на направляющей 30.

В наладке 18 закрепляется обрабатываемый сегмент 31 уплотнения паровой турбины. Механизм 23 радиальной подачи имеет болты 32 с контргайками 33.

Устройство работает следующим образом.

Для обработки до требуемых размеров сегмент 31 закрепляется в наладке 18. Ручкой 19 осуществляется настройка суппорта 16 продольной подачи, и наладки 18 с сегментом 31 на необходимый размер (например, диаметр) Перемещение поворотного суппорта

2 по Z-образной радиальной опоре 4 происходит без люфтов и зазора.

Вследствие этого достигается исключение вертикальной вибрации поворотного суппорта 2 при обработке сегментов.

Ф о р м у л а изобретения

i. Устройство для обработки сегментов уплотнений паровых турбин, содержащее станину, на которой установлен поворотный суппорт с наладкой и консолью, и установленную на направляющем элементе силовую головку, о т л и ч а ю щ е е с я тем, что, с целью расширения диапазона использования и повышения надежности, обработки. Ручкой 20 осуществляется поперечная подача наладки 18, а рабочее движение суппорта 16 продольной подачи производится при обработке сегмента 31 рукояткой 21, Холостой ход поворотного суппорта 2 для

25 быстрой настройки сегмента 31 на необходимый диаметр обработки осуществляется отводом рукоятки 22 холостого хода кулачка 29 вправо до упора.

Под действием пружин 27 и 28 червяк

3О 25 по направляющей 30 перемещается влево и выходит из зацепления с червячным сегментом 24. Регулирование глубины Ь зацепления между червячным сегментом 24 и червяком 25 производится болтами 32 и контргайками 33.

К обрабатываемому сегменту 31 ручкой

15 подводится силовая головка 14 и сегмент 31 обрабатывается до нужных размеров.

3 13171 устройство снабжено закрепленной на станине Z-образной радиальной опорой и двумя подшипниками качения, установленными на кронштейнах под консолью поворотного суппорта с возможностью их перемещения без зазора по Z-образной радиальной опоре.

2. Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что один из подшипников установлен эксцентрично. 1Q

3. Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что с целью

67 4 повышения надежности путем уменьшения усилия подачи и обеспечения плавности хода суппорта, оно снабжено механизмом радиальной подачи, содержащим связанные с суппортом и станиной червячный сегмент с центральным о углом 55 и червяк соответственно.

4. Устройство по п. 3, о,т л и— ч а ю щ е е с я тем, что, с целью сокращения продолжительности настройки, суппорт снабжен кулачково-пружин. ным механизмом.

1317167

13!7167
