№ 131735

Класс 7с, 10

7с 18

В(. 1 .О)" )ЯьИ

СССР

П АТНЮ10ТЕХИН ЕСИН

БИЬМОТ1,: А

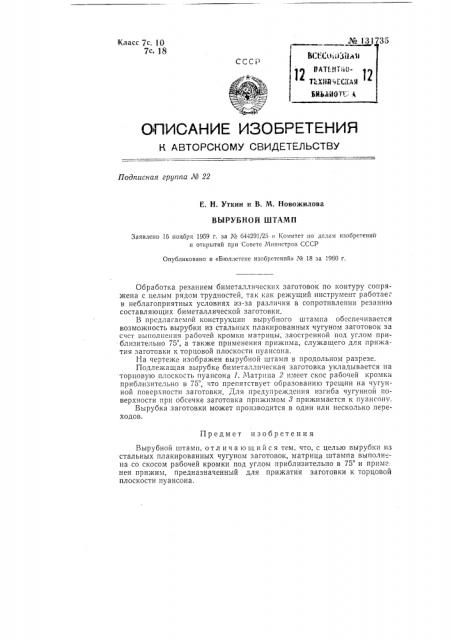

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 22

Е. Н. Уткин и В, М. Новожилова

ВЫРУБНОй ШТАМП

Заявлено 16 ноября 1969 г. за № 644291/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 18 за 1960 г.

Обработка резанием биметаллических заготовок по контуру сопряжена с целым рядом трудностеи, так кa> режущий инструмент работаег в неблагоприятных условиях из-за различия в сопротивлении резанию составляющих биметаллической заготовки.

В предлагаемой конструкции вырубного штампа обеспечивается возможность вырубки из стальных плакированных чугуном заготовок за счет выполнения рабочей кромки матрицы, заостренной под углом приблизительно 75, а также применения прижима, служащего для прH?Kàтия заготовки к торцовой плоскости пуансона.

На чертеже изображен вырубной штамп в продольном разрезе.

Подле?кащая вырубке биметаллическая заготовка укладывается на торцовую плоскость пуансона 1, Матрица 2 имеет скос рабочей кромки приблизительно в 75, что препятствует образованию трещин на чугунной поверхности заготовки. Для предупреждения изгиба чугунной поверхности при обсечке заготовка прижимом ? прижимается к пуансону.

Вырубка заготовки может производится в один или несколько пепеходов.

Предмет изобретения

Вырубной штамп, отл и ч а ю шийся тем, что, с целью вырубки из стальных плакированных чугуном заготовок, матрица штампа выполн=на со скосом рабочей кромки под углом приблизительно в 75 и приме нен прижим, предназначенный для прижатия заготовки к торцовой плоскости пуансона. № 131735
