Способ неразрушающего контроля штампуемости ферромагнитных листов

Способ неразрушающего контроля штампуемости ферромагнитных листов

Иллюстрации

Показать все

Реферат



Изобретение относится к области контрольно-измерительной техники, может быть использовано в металлургической , машиностроительной промьшленности при изготовлении полых деталей методом глубокой вытяжки и является дополнительным к авт. св.СССР № 1026044. Целью изобретения является повьшение надежности контроля путем определения направлений фестонообразования в плоскости контролируемого листа. Это достигается тем, что с установленного на контролир емый лист индукционного преобразователя получают сигнал, пропорциональный величине нормальной составляющей вектора намагниченности перемагничиваемого вращающимся магнитным полем участка металла, выде.ггяют из сигнала вторую и четвертую гармоники , определяют их знак и угол Ч направления фестонообразования из соотношения (о 1 J 2 arccos (- --), где AJ и А4 - амплитуды второй и четвертой гармоник. I (Л со i оо ел со. 1Ч

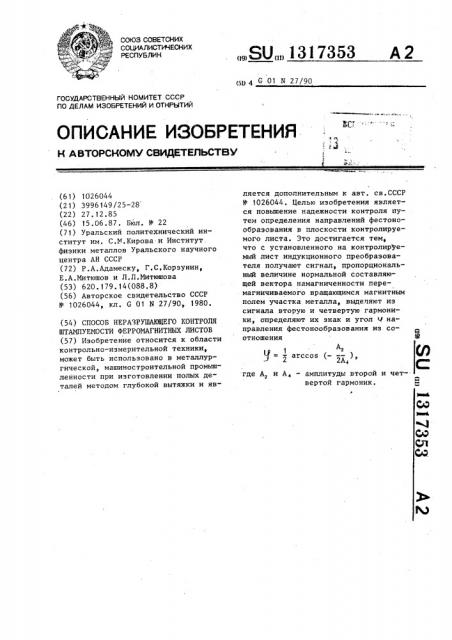

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1317353 (р 4 G 01 N 27/90

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 1026044 (21) 3996149/25-28 (22) 27.12.85 (46) 15.06.87. Бюл. ¹ 22 (71) Уральский политехнический институт им. С.Y.Кирова и Институт. физики металлов Уральского научного центра АН СССР (72) P.À.Àäàìåñêó, Г.С.Корзунин, Е.А.Иитюшов и Л.Л.Митюшова (53) 620.179.14(088.8) (56) Авторское свидетельство СССР № 1026044, кл. G 01 N 27/90,. !980. (54) СПОСОБ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ

ШТАМПУЕМОСТИ ФЕРРОМАГНИТНЫХ ЛИСТОВ (57) Изобретение относится к области контрольно-измерительной техники, может быть использовано в металлургической, машиностроительной промьпаленности при изготовлении полых деталей методом глубокой вытяжки и является дополнительным к авт. св.СССР

N 1026044. Целью изобретения является повьппение надежности контроля путем определения направлений фестонообразования в плоскости контролируемого листа. Это достигается тем, что с установленного на контролируемый лист индукционного преобразователя получают сигнал, пропорциональный величине нормальной составляющей вектора намагниченности перемагничиваемого вращающимся магнитным полем участка металла, выделяют из сигнала вторую и четвертую гармоники, определяют их знак и угол Ч направления фестонообразования из соотношения

91 . АЯ

= y агссоз (- — ), 2А где А1 и А — амплитуды второй и четвертой гармоник.

1 ц= — arccos (- — -- )

2 2А

35 где А, и Л вЂ” амплитуцы второй и чет2 вертой гармоники.

Сущность изобретения заключается 1О в том, что установлена неизвестная ранее связь характеристик анизотропии магнитных свойств с анизотропией механических свойств металла, а именно выделение амплитуд второй и четвертой гармоник из кривой нормальной составляющей вектора намагниченности перемагничиваемого вращающимся магнитным полем участка металла, определение их знака и использование экспери- 50 ментально найденного соотношения позволяет определить углы ц по отношению к направлению прокатки в плоскости листа, по направлению которых образуются фестоны при изготовлении полых деталей методом глубокой вытяжки.

Дополнительное выделение из сигнала индукционного преобразователя амплитуды второй гармоники, опреде1 131735

Изобретение относится к неразрушающему контролю и может быть использовано для определения штампуемости ферромагнитных листов во всех областях машиностроения. 5

Цель изобретения — повышение надежности контроля путем определения направлений фестонообразования в плоскости контролируемого листа.

Способ нераэрушающего контроля 10 штампуемости ферромагнитных листов заключается в том, что в контролируемом листе возбуждают вращающееся магнитное поле, с помощью индукционного преобразователя измеряют нормальную составляющую вектора намагниченности материала и выделяют четI вертую гармонику полученного сигнала, сигнал индукционного преобразователя дополнительно исследуют с помощью ос- gg циллографа, получают на его экране метку, соответствующую направлению прокатки контролируемого листа, фиксируют полученные метки относительно характерной точки сигнала и по поло- 25 жению метки и амплитуды четвертой гармоники определяют штампуемость контролируемого листа, из сигнала индукционного преобразователя дополнительно выделяют амплитуду второй 30 гармоники, определяют ее знак, и определяют угол направления фестонообразования иэ соотношения ление ее знака и использование соотношения, связывающего величины углов, под которыми образуются фестоны, со значениями амплитуд гармоник необходимо и достаточно для определения направлений фестонообразования.

Это объясняется тем, что направления фестонообразования главным образом связаны с характером кристаллографической текстуры, тип и степень совершенства которой в свою очередь могут быть определены по амплитудам четных гармоник кривой, характеризующей анизотропию магнитных свойств металла.

Способ осуществляют следующим образом.

С помощью П-образного электромагнита, установленного с возможностью вращения вокруг своей оси, в контролируемом листе возбуждают вращающееся магнитное поле. На корпусе преобразователя установлены синхроконтакты, обеспечивающие появление метки на кривой нормальной составляющей вектора намагниченности через каждый оборот электромагнита. Индукционным преобразователем измеряют нормальную составляющую этого магнитного поля. С помощью осциллографа исследуют сигнал индукционного преобразователя, имеющий метку и соответствующий направлению прокатки. Метку получают, например, ориентируя П-образный магнит с синхроконтактами, подключенными к осциллографу. Фиксируют положение этой метки относительно характерной точки исследуемой кривой, например экстремуму. При соответствующей начальной установке преобразователя метка указывает направление прокатки и позволяет по ее положению на кривой определить знаки гармоник, Сигнал с синхроконтактов и с измерительной катушки преобразователя подается на осциллограф, а также на измерительныи блок, посредством которого выделяют четные гармоники (вторую и четвертую). Определив амплитуду и знаки второй и четвертой гармоник, а также по положению. метки определяют штампуемость контролируемого листа, а по вышеуказанному соотношению определяют углы 9, в направлении которых возможно фестонообразование.

Предлагаемый способ (по сравнению с известными) позволяет быстро и

3 1317353 ч а ю шийся тем, что, с целью повышения надежности контроля путем определения направления фестонообразования, из сигнала индукционного преобразователя дополнительно выделяют амплитуду второй гармоники, определяют ее знак и определяют угол 1 направления фестонообразования из соотношения изобретения 10 надежно оценить направление фестонообразования, что позволяет значительно эффективнее использовать листовой Металл, а также существенным образом упрощает задачу приготовления профильной заготовки, которая обычно используется для.избавления от фестонов при штамповке.

А2

arccos (- — — ), гА+

Формула ч= 1/2

Способ неразрушающего контроля штампуемости ферромагнитных листов по авт. св. 9 1026044, о т л и—.где А, и А - амплитуда второй и четвертой гармоник.
