Отражающее покрытие для поляризаторов

Отражающее покрытие для поляризаторов

Иллюстрации

Показать все

Реферат



Изобретение предназначено для использования в устройствах световой индикации на жидких кристаллах. Цель изобретения - упрощение конст- .рукции покрытия. Оно. выполнено в де слоя эмали ХС-416, состоящей из лака и алюминиевой пудры. Покрытие наносится на защитньш слой поляризующей системы путем полива через фильеру. СО l со 00 сд

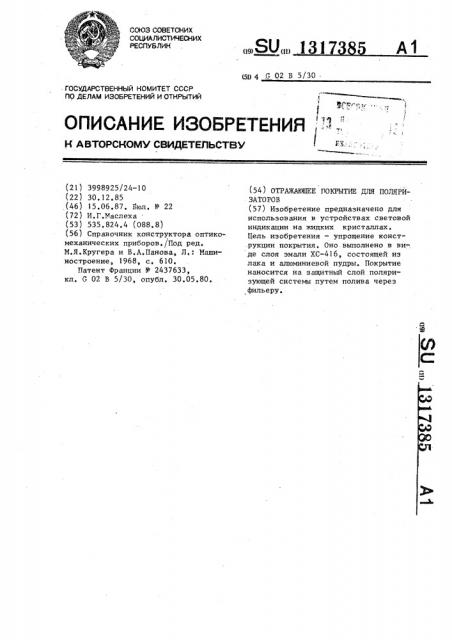

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) д) 4 .G 02 В 5/30

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ г Ф

1 ф. " 1:тг

ОПИСАНИЕ ИЗОБРЕТЕНИЯ "К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

К (21) 3998925/24-10 (22) 30.12,85 (46) 15.06.87. Бюл, И - 22 (72) И.Г.Маслеха (53) 535.824,4 (088.8) (56) Справочник конструктора оптико» механических приборов./Под ред.

M.ß.Kpyrepa и В.А.Панова, Л.: Машиностроение, 1968, с, 610.

Патент Франции 9 2437633, кл. G 02 В 5/30, опубл. 30.05.80, (54) ОТРАЖАЮЩЕЕ ПОКРЫТИЕ ДЛЯ ПОЛЯРИЗАТОРОВ (57) Изобретение предназначено для использования в устройствах световой индикации на жидких кристаллах.

Цель изобретения — упрощение конструкции покрытия. Оно выполнено в ви де слоя эмали ХС-416, состоящей из лака и алюминиевой пудры. Покрытие наносится на защитный слой поляризующей системы путем полива через фильеру.

317385

Формула изобретения

Твердость, усл. ед., через

Коэффициент отражения на

ТАЦ-пленке, X

Толщина, мкм

2 с

1 с

К„„,,„ Через 5 ч поим, 20-40

0,43

0,30

0,23

Составитель В. Кравченко

Техред Л. Олийнык Корректор A,,Îáðó÷àð

Редактор Т.Парфенова

Тираж 521 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Заказ 2419/41

Производственно-полиграфическое предприятие, r. Ужгород, ул, Проектная, 4

1 1

Изобретение относится к отражающим составам, применяемым при изготовлении отражающих свет поляризаторов, предназначенных для использования в устройствах световой индикации на жидких кристаллах.

Цель изобретения — упрошение конструкции покрытия.

Покрытие выполнено в виде слоя из эмали ХС-416. Она представляет собой суспензию алюминиевой пудры в дисперсии сополимера винилхлорида с винилацетатом (А-15-0} в смеси органических растворителей, Эмаль ХС-416 является двухкомпонентной системой, состоящей из лака и алюминиевой пудры.

Пример 1. Приготовление раствора лака A-15-0 при 5525 С в течение трех часов при перемешивании по следующей рецептуре, вес.ч,:

Сополимер винилхлорида с винилацетатом (А-15-0) 90,,0+10,0

Изоамилацетат 87,0

Толуол 260,0

Ацетон . 79,,0

Пример 2. Приготовление ото ражающего состава при 25+5 C в течение трех часов при перемешивании по следующей рецептуре, вес.ч.:

Лак А-15-0 272,0

Пудра алюминиевая 30,0

Дибутилфталат 3,1

Вязкость лака - 30-35 с, вязкость отражающего. состава — 65-75 с по

В3-4.

Отражающее покрытие наносится

>G .поливом через фильеру непосредственно на защитный слой поляризующей системы. Сушка покрытия осуществляется при 55+5 С в течение 20-30 мин.

В таблице приведены параметры отражающего покрытия.

Полученное отражающее покрытие на основе эмали ХС-416 проще в изготовлении, процесс нанесения более технологичен.

Отражающее покрытие для поляри25 заторов, включающее адгезионный слой с диспергированными в нем частицами, отличающееся тем, что, с целью упрощения конструкции, оно выполнено в виде слоя эмали

ХС-416.
