Вибровозбудитель
Иллюстрации
Реферат
Изобретение относится к вибрационной технике и может быть использовано для получения высокочастотных направленных колебаний. Цель изобретения - расширение диапазонов частот и амплитуд возбуждаемых колебаний. Вибровозбудитель состоит из корпуса 1 с внутренней замкнутой беговой дорожкой 2, выполненной из ферромагнитного материала и имеющей овальную форму, и отверстиями для подачи 3 и выпуска 4 воздуха, дебаланса 5, выполненного в виде полого упругого шара, частично заполненного магнитоактивной жидкостью 6. 1 ил. 1 (С (Л 00 4
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (51) 4
ОПИСАНИЕ ИЗОБРЕТ (54) ВИБРОВОЗБУДИТЕЛЬ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3959688/24-24 (22) 01.10.85 (46) 15.06.87, Бюл. и 22 (71) Ивано-Франковский институт нефти и газа (72) А.М.Абдулзаде, Э.С.Иззатдуст, С.Б.Назаров, Н.В.Боднарчук и Ф.А.Абдулзаде (53) 621.503.55(088.8) (56) Авторское свидетельство СССР
9 !39966, кл. G 05 D 19/00, 1960.
Авторское свидетельство СССР
Ф 749449, кл. G 05 D 19/00, 1980..SU 1 17407 А1 (57) Изобретение относится к вибрационной технике и может быть использовано для получения высокочастотных направленных колебаний. Цель изобретения — расширение диапазонов частот и амплитуд возбуждаемых колебаний.
Вибровозбудитель состоит иэ корпуса
1 с внутренней замкнутой беговой дорожкой 2, выполненной из ферромагнитного материала и имеющей овальную форму, и отверстиями для подачи 3 и выпуска 4 воздуха, дебаланса .5, выполненного в виде полого упругого шара, частично заполненного магнитоактивной жидкостью 6. 1 ил.
Формула изобретения
Вибровоэбудитель, содержащий корпус с внутренней замкнутой овальной беговой дорожкой, отверстие для подачи воздуха, расположенное тангенциально к беговой дорожке, отверстие выпуска воздуха и дебаланс в виде шара, отличающийся тем, что,. с целью расширения диапазона частот и амплитуд возбуждаемых колебаний, дебаланс выполнен в виде упругодеформируемой оболочки, частично заполненной магнитоактивной жип1костью, а беговая дорожка выполнена иэ ферромагнитного материала.
Составитель С.Кондратьев
Техред Л.Олийнык Корректор Г.Решетник
Редактор Т.Парфенова
Заказ 2422/42
Тираж 863 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035 Москва, 1К 35 Раушская наб., д. 4-/5
Производственно-полиграфическое предприятие, r. Ужгород, ул., Проектная, 4
1 3174
Изобретение относится к вибрацион, ной технике и может быть использовано для получения высокочастотных направленных колебаний.
Целью изобретения является расширение диапазона частот и амплитуд возбуждаемых колебаний.

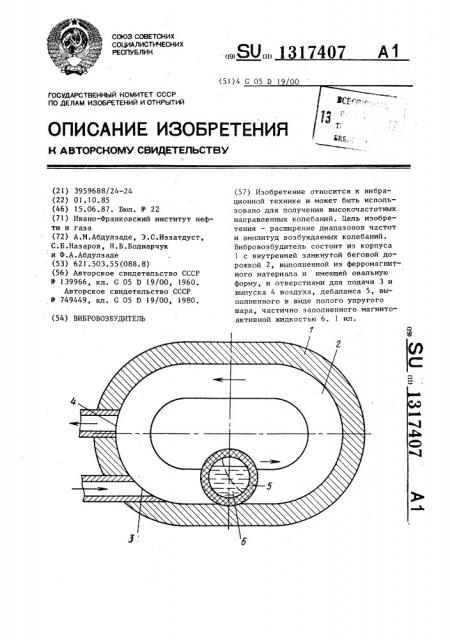

На чертеже представлен предлагаемый вибровозбудитель.
Устройство состоит из корпуса 1 с 10 внутренней замкнутой беговой дорожкой 2, выполненной иэ ферромагнитного материала 4, имеющей овальную форму, и отверстиями для подачи 3 и выпуска 4 воздуха, дебаланса 5, выполненного в виде полого упругого шара, частично заполненного магнитоактивной жидкостью 6.
Вибровозбудитель работает следующим образом. Л1
Сжатый воздух подается в корпус 1 через отверстия 3 и заставляет дебаланс 5 обегать по замкнутой дорожке
2. Благодаря тому что беговая дорожка 2 выполнена овальной, под действи- ем инерционных сил дебаланса 5 создаются направленные упругие колебания, которые передаются корпусу I в направлении большой оси овала беговой дорожки 2. Выполнение дебаланса
5 иэ упругодеформируемого материала в виде полого шара, заполненного маг07 2 нитоактивной жидкостью 6, а беговой дорожки 2 — из ферромагнита дает воэможность регулировать частоту и амплитуду возбуждаемых колебаний. При нахождении дебаланса 5 на большой оси вала под действием инерционных сил он деформируется и, прижимаясь к стенке корпуса 1, создает максимальную амплитуду колебаний. По мере приближения к малой оси дебаланс выпрямляется и до минимума уменьшает амплитуду колебаний. Это дает воэможность при малых объемах корпуса 1 увеличить мощность возбуждаемых колебаний .
