Способ последовательной передачи и приема информации

Способ последовательной передачи и приема информации

Иллюстрации

Показать все

Реферат



Изобретение относится к технике передачи цифровой информации и может быть использовано для обмена данными меаду устройствами ЭВМ. Цель изобретения - повышение скорости передачи последовательности двоичных импульсов за счет сокращения длительности каждого передаваемого импульса при равенстве его по значению предьщущему. Устройство для реализации способа передачи информации содержит.на передающей стороне процессор 2, блок 3 пропуска данных, регистр 4, дешифратор 5 адреса, передатчик 6, а также канал 7 связи, а на приемной стороне 8-приемник 9, блок 10 пропуска данных, дещифратор 11 адреса и процессор 12. 2 ил. (Л 7 i I гг 10 со 4:: S3

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1317427 (51) 4 С 06 Р 3/ОО

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1 ;.

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ " г Э г

М г

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3933486/24-24 (22) 19.07.85 (46) 15.06.87. Бюл. № 22 (72) B..А .Сычев, K.A.Скурко, В.И.Мальков, Е.В.Иванов, Н.П.Тишкин, Л.З.Красильщиков, Г.А.Грязнов, В.В.Хасай, А.И.Маркин и Т.А.Сычева (53) 621.398 (088.8) (56) Марисуэ М., Есикава Т.

Микро-ЭВМ за три дня. M.: Мир, 1981, с. 155-156.

Уокерли Дж. Архитектура и программирование ЗВМ. Книга 2.

М.: Мир. 1984, с. 330-333. (54) СПОСОБ ПОСЛЕДОВАТЕЛЬНОЙ ПЕРЕДАЧИ

И ПРИЕМА ИНФОРМАЦИИ (57) Изобретение относится к технике передачи цифровой информации и может быть использовано для обмена данными между устройствами 3ВМ. Цель изобретения — повышение скорости передачи последовательности двоичных импульсов за счет сокращения длительности каждого передаваемого импульса при равенстве его по значению предыдущему. Устройство для реализации способа передачи информации содержит гна передающей стороне процессор 2, блок

3 пропуска данных, регистр 4, дешифратор 5 адреса, передатчик 6, а также канал 7 связи, а на приемной стороне 8-приемник 9, блок 10 пропуска данных, дешифратор 11 адреса и процессор 12. 2 ил.

Составитель В.Бородин

Техред А. Кравчук Корректор Е.Рошко

Редактор А.Маковская

Заказ 2424/43 Тираж 672 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4

1 131

Изобретение относится к технике передачи цифровой информации и .может быть использовано для обмена ин формацией между устройствами ЭВМ.

Цель изобретения — повышение скорости передачи последовательности импульсов по каналу связи за счет сокращения длительности одинаковых по амплитуде импульсов, следующих друг за другом.

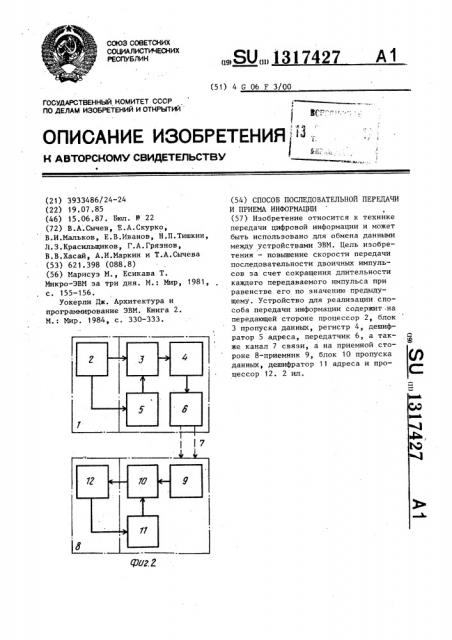

На фиг. 1 приведена временная диаграмма формирования последовательности двоичных импульсов при использовании известного (а) и предложенного (б) способов (цифрами 1 и 0 обозначен соответствующий двоичный импульс, а буквами — границы соответствующих импульсов); на фиг. 2 приведен пример реализации способа для передачи информации между двумя микро-ЭВМ.

На передающей стороне 1 устройство содержит процессор 2, блок 3 пропуска данных, регистр 4, дешифратор

5 адреса и передатчик 6. Устройство содержит также канал 7 связи, а на приемной стороне 8-приемник 9, блок

10 пропуска данных, дешифратор 11 адреса и процессор 12, Процессор 2 программным путем формирует двоичные импульсы с опре7427 2 деленными в соответствии с рассматриваемым способом длительностями, Эти импульсы через регистр 4 и передатчик 6 поступают в канал 7 связи. На приемной стороне 8 процессор 12 декодирует полученные импульсы.

За счет сокращения длительности одинаковых следующих друг за другом импульсов сокращается время передачи. всей последовательности импульсов.

Формула изобретения

15 Способ последовательной передачи и приема информации, заключающийся в формировании последовательности, соответствующей исходному информационному сигналу, передаче этой nocg0,ледовательности по каналу связи и приеме ее, отличающийся тем, что, с целью повышения скорости передачи, преобразуют последовательность двоичных импульсов во время—

25 импульсную последовательность путем сравнения каждого последующего импульса последовательности двоичных импульсов с предыдущим и, в случае равенства их амплитуд, изменения

30 длительности последующего импульса в заданное число раз. 1
