Способ сушки изоляции электрических машин

Способ сушки изоляции электрических машин

Иллюстрации

Показать все

Реферат



Изобретение относится к электроизоляционной технике, в частности к изоляции электрических машин. Цель изобретения - повышение надежности . изоляции путем исключения, окисления токоведущик элементов обмоток в процессе сушки. Корпус электрической машины устанавливают на прокладке из изоляционного материала, которз к, в свою очередь, размещают на Дополнительном электроде. Дополнительный электрод соединяют с положительным полюсом источника высокого напряжения . Выводы обмоток машины соединяют с отрицательным полюсом источника напряжения. 1 ил., 1 табл. а :о ел

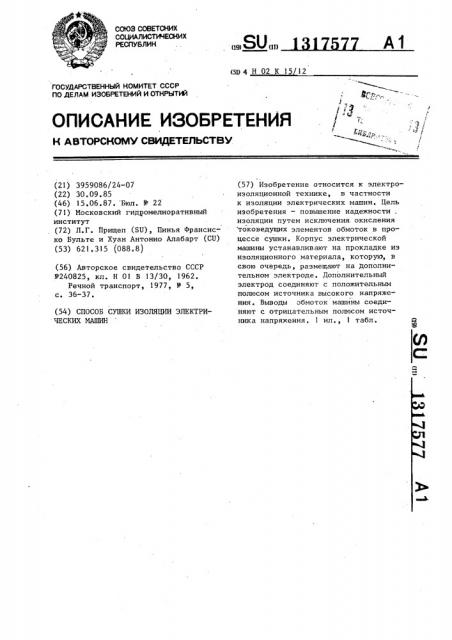

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (И) (5D4H 02 К 15 12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3959086/24-07 (22) 30.09.85 (46) 15.06.87. Бюл. 11 22 (71) Московский гидромелиоративный институт (72) Л.Г. 11рищеп (SU), Пинья Франсиско Бульте и Хуан Антонио Алабарт (CU) (53) 621.315 (088.8) (56) Авторское свидетельство СССР

9240825, кл. Н 01 В 13/30, 1962.

Речной транспорт, 1977, У 5, с. 36-37. (54) СПОСОБ СУШКИ ИЗОЛЯЦИИ ЭЛЕКТРИЧЕСКИХ МАШИН (57) Изобретение относится к электроизоляционной технике, в частности к изоляции электрических машин. Цель изобретения — повышение надежности . изоляции путем исключения. окисления токоведущих элементов обмоток в процессе сушки. Корпус электрической машины устанавливают на прокладке из изоляционного материала, которую, в свою очередь, размещают на Дополнительном электроде. Дополнительный электрод соединяют с положительным полюсом источника высокого напряжения. Выводы обмоток машины соединяют с отрицательным полюсом источника напряжения. 1 ил., 1 табл.

Сопротивление изоляции, MOM

Двигатель

Время замера, мин

30 60 90 120 150 180 210 240 270 300 330 360

Первый (+) 700 18 4 1,5 1,2 0,9 0,5 0,1 0,025

0,015

Второй (-) 600 200 90 60 40 25 20 18 12 10 5

Третий (контрольный) 500 150 40 13 8 6 3,5 2 1,5 0,5

0,3

1 131

Изобретение относится к области электротехники, в частности к области эксплуатации электрических машин, и может быть использовано для восстановления сопротивления изоляции путем удаления влаги из последней.

Цель изобретения — повышение надежности изоляции путем исключения окисления токопроводящих элементов обмотки в процессе сушки.

Сущность .способа заключается в образовании потока отрицательных носителей электрического тока в направлении от токопроводящих элементов к корпусу, что исключает возникновение окислительных процессов на поверхности проводников обмотки о

На чертеже представлена схема осуществления способа.

Корпус электрической машины 1 устанавливают на прокладке 2 из изоляционного материала, Прокладку

2 размещают на дополнительном электроде 3, который соединяют с положительным полюсом источника высокого напряжения. Выводы 4 обмоток машины соединяют с отрицательным полюсом источника напряжения.

Пример, В камере впажности устанавливают три одинаковых двигателя. На обмотку первого двигателя

1 подают положительный потенциал

+5000 В, на обмотку второго -- отрицательный (третий двигатель — контрольный).В процессе сушки периоди7577 2 чески (через. каждые 30 мин) измеряют сопротивление изоляции.

Результаты измерения представлены в таблице.

Таким образом, подача на обмотки электрической машины высокого отрицательного потенциала препятствует проникнокновению влаги в обмотки машины.

1О Способ может быть использован дпя сушки увлажненных обмоток электрических машин, а также для предотв ращения увлажнения обмоток при длительном хранении.

Формула изобретения

Способ сушки изоляции электричес-э ких машин, при котором подключают

20 корпус машины и токоведущие элементы обмоток к полюсам источника постоянного напряжения, о т л и ч а ю— шийся тем, что, с целью повышения надежности изоляции путем исключения окисления токоведущих элементов обмоток в процессе сушки, используют дополнительный электрод в виде металлической пластины, корпус машины устанавливают на указанный элект3О род, между корпусом машины и упомянутым электродом располагают прокладку из изоляционного материала, дополнительный электрод соединяют с положительным полюсом, а токоведущие эле35 менты обмоток — с отрицательным полюсом источника, при этом используют источник высокого напряжения.

1317577

Составитель Л. Бибергаль

Редактор Л. Веселовская Техред М. Ходанич. Корректор В. Бутяга

Заказ-2430/51 Тираж 660 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
