Многоканальный источник питания

Многоканальный источник питания

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и предназначено для электропитания радиоэлектронной аппаратуры. Цель изобретения - повьшение стабильности выходных напряжений при изменении тока нагрузок с одновременным упрощением.. Это достигается введением общего фильтрующего дросселя 6 вместо фильтруюпдих дросселей в каж%k ( X I дом канале. Выпрямленные напряжения с выхода управляемого преобразователя напряжения 1 поступают на соответствующие фильтрующие цепи, образованные выходным конденсатором 8 каждого канала и общим фильтрующим дросселем 6. Напряжение основного канала стабилизируется за счет наличия цепи отрицательной обратной связи 10 с управляемым преобразователем напряжения 1 путем изменения скважности импульсов преобразователя. Отрицательная обратная связь основного канала отслеживает изменения напряжения на фильтрующем дросселе 6 уменьшая внутреннее сопротивление всех каналов источника питания, за счет чего повышается стабильность выходных напряжений при изменении токов нагрузок в любом из них. 1 ил. и Г ) cjT-ff : &5 laiE-i

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (111 (50 4 Н 02 М 3/24

1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4004807/24-07 (22) 10.01.86 (46) 15. 06. 87, Бюл. Ф 22 (72) Г.А.Нестеренко и А,Н.Подольский (53) 621.316.722. 1 (088.8) (56) Ромаш Э.М, Источники вторичного электропитания радиоэлектронной аппаратуры. M.: Радио и связь, 1981, с. 15, рис. 1-7.

Там же, с.17, рис. 1-7. (54) МНОГОКАНАЛЬНЫЙ ИСТОЧНИК ПИТАНИЯ (57) Изобретение относится к электротехнике и предназначено для электропитания радиоэлектронной аппаратуры.

Цель изобретения — повышение стабильности выходных напряжений при изменении тока нагрузок с одновременным упрощением, Это достигается введением общего фильтрующего дросселя 6 вместо фильтрующих дросселей в каждом канале. Выпрямленные напряжения с выхода управляемого преобразователя напряжения 1 поступают на соответствующие фильтруюшие цепи, образованные выходным конденсатором 8 каждого канала и общим фильтрующим дросселем 6. Напряжение основного канала стабилизируется за счет. наличия цепи отрицательной обратной связи 10 с управляемым преобразователем напряжения 1 путем изменения скважности импульсов прсобразователя. Отрицательная обратная связь основного канала отслеживает изменения напряжения на фильтрующем дросселе б,уменьшая внутреннее сопротивление всех каналов источника питания, за счет чего повышается стабильность выходных напряжений при изменении токов нагрузок в любом из них. 1 ил.

131

Составитель Дамирян

Техред М.Ходанич

Редактор А.Огар

Ko p ре кт о р М. Демчик

Заказ 2430/51 Тираж 660 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, >К-35, Раушская наб., д.4/5

Производственно †полиграфическ предприятие, r.Ужгород, ул,Проектная, 4

Изобретение относится к электро-— технике и может быть использовано в устройствах электропитания автоматики, вычислительной техники, радиоиэмерительной аппаратуры.

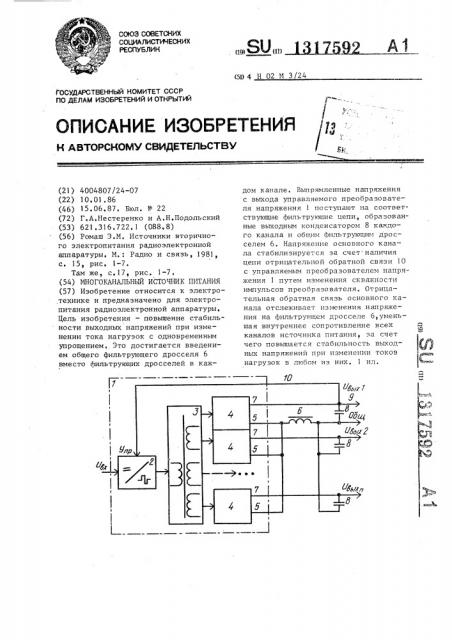

Цель изобретения — повышение стабильности выходных напряжений многоканального источника питания при изменении тока нагрузок в каналах с одновременным упрощением устройства, На чертеже представлена схема предлагаемого устройства.

Устройство содержит управляемый преобразователь 1 напряжения, состоящий из регулируемого инвертора

2, силового трансформатора 3, подключенного к выходу регулируемого инвертора 2, выходные обмотки которого подключены к п выпрямителям 4 напряжения, первые выходы 5 которых объединены на первом выходе фильтрующего дросселя 6, а выходы 7 подключены к соответствующим выходам каналов многоканального источника питания, фильтрующие конденсаторы

8, подключенные между соответствующими выходами каналов и общей шиной, к которой подключен второй выход фильтрующего дросселя 6, причем выход 9 основного канала соединен с входом управления регулируемого инвертора 2 цепью отрицательной od ратной связи 10.

Многоканальный источник питания работает следующим образом.

Входное напряжение П „ прикладывается к регулируемому преобразователю 1 напряжения, Преобразователь 1 напряжения преобразует постоянное напряжение в и постоянных выпрямленных напряжений, поступающих на соответствующие выходные фильтрующие цепи, образованные конденсатором 8, установленным на выходе каждого из каналов, и общим фильтрующим дросселем

7592 2

6. Изменения напряжения на выходе 9 основноrо канала отрабатываются регулируемым инвертором 2 под воздействием цепи отрицательной обратной связи 10, стабилизируя напряжение на выходе основного канала источника питания.

Изменение тока в любом из каналов вызывает изменение падения напряже1О ния на фильтрующем дросселе 6. Это изменение приводит к изменению напря. жения на основном канале. Система обратной связи отслеживает это изменение, компенсируя изменение напряжения на фильтрующем дросселе.

Таким образом, отрицательная обратная связь основного канала выполняет функцию компенсации изменений напряжения на общем дросселе фильтра

20 всех каналов, т,е ° уменьшает внутреннее сопротивление каналов, что приводит к повьппению стабильности выходных напряжений источника питания при изменении токов нагрузок.

Формула изобретения

Многоканальный источник питания, содержащий управляемый преобразователь постоянного напряжения в постоянное с п выходами п фильтрующих .конденсаторов и фильтрующий дроссель, отличающийся тем, что, с целью повьппения стабильности

Я5 выходных напряжений при изменении тока нагрузок с одновременным упрощением, указанный фильтрующий дроссель подключен первым выводом к объединенным первым выходам однопо40 лярных выпрямителей преобразователя, а вторым — к общей выходной шине, причем фильтрующие конденсаторы всех каналов подключены между общей шиной и вторыми выходами соответст45 вующих выпрямителей.
