Измерительный усилитель

Измерительный усилитель

Иллюстрации

Показать все

Реферат



Изобретение м.б. использовано в устр-вах с регулируемым коэф. усиления . Цель изобретения - упрощение при обеспечении возможности измерения четырех входных сигналов. Устр-во содержит операц, у-ли 1 и 2, семь резисторов 3-9, эл-т 13 с регулируемым сопротивлением. Вновь введены три резистора 10-12. Устр-во обеспечивает дифференциальное усиление четырех сигналов. Изменением величины сопротивления эл-та 13 обеспечивается общая синхронная регулировка коэф.усиления для каждого из входных сигналов , 1 ил. ш

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) (Я) 4 " 03 G 3/30

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

00 ДЕЛАМ ИЗОбРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСДНИК ИЗОБРКт ния, з -"

Н А BTOPCH0MV СВИДЕТЕЛЬСТВУ (21) 4006820/24-09 (22) 13.01.86 (46) 15.06.87. Бюл. В 22 (71) Специальное конструкторское бюро по приборостроению (72) А.Н. Глазков (53) 621.396.666(088.8) (56) Гутников В.С. Интегральная электроника в измерительных устройствах.—

Л.: Энергия, 1980, с. 57.

Авторское свидетельство СССР

У 1142885, кл. H 03 G 3/О, 1983. (54) ИЗМЕРИТЕЛЬНЫЙ УСИЛИТЕЛЬ (57) Изобретение м.б. использовано в устр-вах с регулируемым коэф. усиления. Цель изобретения — упрощение при обеспечении возможности измерения четырех входных сигналов. Устр-во содержит операц. у-ли 1 и 2, семь ре зисторов 3-9, эл-т 13 с регулируемым сопротивлением. Вновь введены три резистора 10-12 ° Устр-во обеспечивает дифференциальное усиление четырех сигналов. Изменением величины сопротивления эл-та 13 обеспечивается общая синхронная регулировка коэф.усиления для каждого из входных сигналов. 1 ил.

Формула изобретения

U = (— — +3) (2(U -П )+(Ы -П )), 2R где U — выходной сигнал устройства;

П< юЦ2ю — входные сигналы устройства;

r — величина сопротивления элемента с регулируемым сопротивлением.

Из формулы видно, что измерительный усилитель обеспечивает дифференциальное усиление четырех сигналов.

45

Составитель М, Мефтахутдинов

Редактор Л. Пчелинская Техред М.Ходанич Корректор А. Ильин

Заказ 2434/54 Тираж 901

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

1 13176

Изобретение относится к радиотехнике и может быть использовано в устройствах с регулируемым коэффициентом усиления.

Цель изобретения — упрощение при обеспечении возможности измерения четырех входных сигналов.

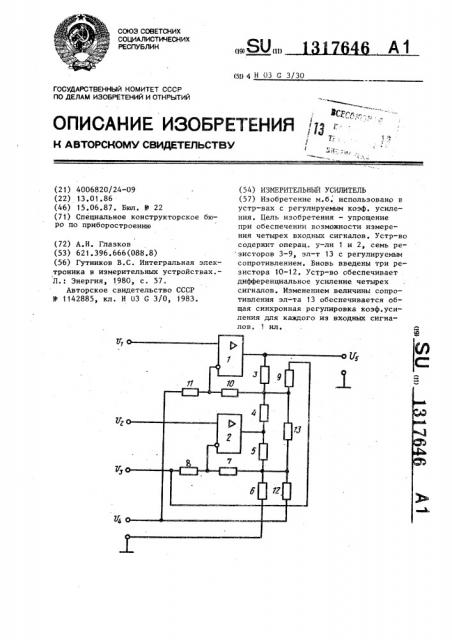

На чертеже показана принципиальная электрическая схема измерительного усилителя. 10

Измерительный усилитель содержит первый 1 и второй 2 операционные усилители, первый 3, второй 4, третий 5, четвертый 6, пятый 7, шестой 8, седьмой 9, девятый 11 и десятый 12 резис- 15 торы и элемент 13 с регулируемым сопротивлением.

Измерительный усилитель работает следующим образом.

Величина сопротивления каждого из 20 резисторов 3 — 8, 10 и 11 равна P величина сопротивления каждого из резисторов 9 и 12 равна 2Р.

Входные сигналы измерительного усилителя усиливаются по принципу суперпозиции операционными усилителями 1 и 2. В выходном сигнале измерительного усилителя присутствует в виде составляющей с определенным весом каждый из входных сигналов. Коэффи- З0 циент усиления совокупности сигналов устанавливается элементом 13 с регулируемым сопротивлением, при этом выходной сигнал измерительного усилителя определяется выражением 35

46 2

Изменением величины сопротивления-элемента 13 с регулируемым сопротивлением обеспечивается общая синхронная регулировка коэффициентов усиления для каждого из входных сигналов.

Измерительный усилитель, содержащий первый операционный усилитель, между выходом которого и общей шиной включены последовательно соединенные первый, второй, третий и четвертый резисторы, а неинвертирующий вход является первым входом устройства, второй операционный усилитель, выход которого подключен к точке соединения второго и третьего резисторов, инвертирующий вход — через пятый резистор к точке соединения третьего и четвертого резисторов, и через последовательно соединенные шестой и седьмой резисторы к точке соединения первого и второго резисторов, а неинвертирующий вход второго операционного усилителя является вторым входом устройства, и элемент с регулируемым сопротивлением„ включенный параллельно второму и третьему резисторам, отличающийся тем, что, с целью упрощения при обеспечении возможности измерения четырех входных сигналов, введены восьмой резистор, включенный между инвертирующим входом первого операционного усилителя и точкой соединения первого и второго резисторов, и последовательно соединенные девятый и десятый резисторы, включенные между инвертирующим входом первого операционного усилителя и точкой соединения третьего и четвертого резисторов, при этом точка соединения шестого и седьмОго резисторов является третьим входом устройства, а точка соединения девятого и десятого резисторов — четвертым входом устройства.
