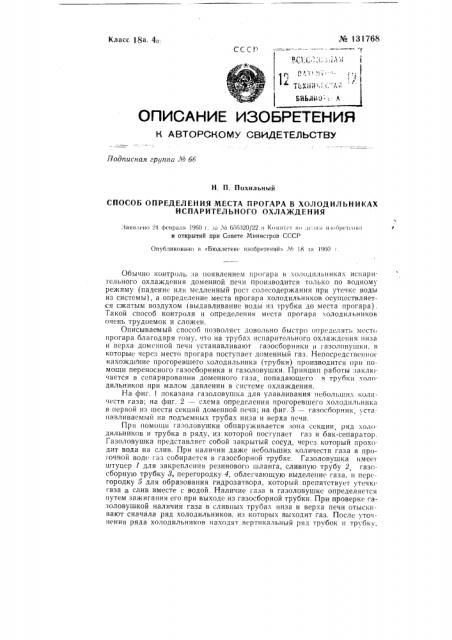

Класс 13а, 4о № 131768

Сс<- з

0ПИСАНИЕ l4SQEPETEHI4R

К АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ

Подписная группа Л бб

Н. П. Похильный

СПОСОБ ОПРЕДЕЛЕНИЯ МЕСТА ПРОГАРА В ХОЛОДИЛЬНИКАХ

ИСПАРИТЕЛЬНОГО ОХЛАЖДЕНИЯ

:Заявленo?4 феврали 1960 с <а . < 656320/22 в К«мит<т по;<е.lH

Опубликовано в «Бюллетене изобретений»,% l8 за 060

Обычно контроль за появлением прогара в холодильниках испарительного охлаждения доменной печи производится только по водному режиму (падение или медленный рост солесодержания при утечке иоды из системы), а определение места прогара холодильников осуществляется сжатым воздухом (выдавливание воды из трубки до места прогара).

Такой способ контроля и определения места прогара холодильников очень трудоемок и сложен.

Описываемый способ позволяет довольно быстро определять мест< прогара благодаря тому, что на трубах испарительного охлаждения низа и верха доменной печи устанавливают газосборники и газоловушкп. в которые через место прогара поступает доменный газ. Непосредствепг<ос нахождение прогоревшего холодильника (трубки) производится при помощи переносного газосборника и газоловушки. Принцип работы заключается в сепарировании доменного газа попадающего в трубки YoJIo дильников при малом давлении в системе охлаждения.

На фиг. l показана газоловушка для улавливания небольших количеств газа; на фиг. 2 — схема определения прогоревшего холодильника в первой из шести секций доменной печи; на фиг. 3 -- газосоорник устанавливаемый на подъемных трубах низа и верха печи.

При помощи raçoëîâóøêè обнаруживается зона секции ряд холодильников и трубка в ряду, из которои поступает газ в бак-сепаратор.

Газоловушка представляет собой закрытый сосуд, через который проходит вода на слив. При наличии даже небольших количеств газа в проточной вод<. газ собирается в газосборной трубке, Газоловушка имеет штуцер 1 для закрепления резинового шланга, сливную трубу 2 газосборную трубку 8, перегородку 4, облегчающую выделение газа, и перегородку 5 для образования гидрозатвора, который препятствует утечк< газа в слив вместе с водой. Наличие газа в газоловушке определяется путем зажигания его при выходе из газосборной трубки. При проверке газоловушкой наличия газа в сливных трубах низа и верха печи отыскивают сначала ряд холодильников. из которых выходит газ. После уточнения ряда холодильников находят вертикальный ряд трубок и тр бкч, № 131768 из которой выходит газ Для этого сверлят ручной дрелью отверстия диаметром 5,ял в четырех верхних калачах найденного ряда холодильников, в отверстия подключают штуцер, соединенный резиновым шлангом с газоловушкой, и определяют вертикальный ряд трубок, через который выходит газ из печи (фиг. 2). После этого определяют холодильник с поврежденной трубкой, для чего сверлят отверстия в нижележащих калачах и проверяют газоловушкой наличие газа Если газ загорится, то сверлят ниже до тех пор, пока проба на газ не даст отрицательного результата.

Для улавливания газа при работе системы на испарительном охлаждении ставят газосборники (фиг. 3) на всех подъеMHbIx трубах низа и верха печи, Газосборник представляет собой цилиндрическую емкость 6: двумя патрубками 7 и 8. Патрубок 7 приваривается к подъемной трубе, а патрубок 8 снабжен вентилем 9 для выпуска газа. После установки газосборников на индивидуальных и общих подъемных трубах шахты газ улавливается свободно при давлении в системе до i агм, что позволяет осуществлять общий контроль и непосредственное определение секции зоны и ряда холодильников без перевода системы на охлаждение технической водой.

Работа по отысканию прогоревшего холодильника занимает от одного до полутора часов со всеми подготовительными операциями.

Предмет изобретения

Способ определения места прогара в холодильниках испарительног.) охлаждения доменной печи, отличающийся тем, что, с целью ускорения определения места прогара, на трубах испарительного охлаждения низа и верха доменной печи устанавливают газосборники и газоловушки, в которые через место прогара поступает доменный газ.

Фиг!

Ъ .131768

Фиг 3! Iоцп. к.пеи. 1.!.1-61
